RA8M1 MCUグループ評価キット
EK-RA8M1 評価キットを使用すると、RA8M1 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。
HeliumおよびTrustZone®搭載480 MHz Arm® Cortex®-M85ベースのマイクロコントローラ
ページセクションへ移動：
概要
説明
RA8M1 MCUグループは、Arm® Cortex®-M85コアを搭載した業界初の32ビットマイクロコントローラ（MCU）であり、480MHzで3,000 CoreMarkスコアを超える画期的な性能を実現し、この決定的な低レイテンシのリアルタイム性能により、高度なアプリケーションニーズに応えます。 RA8M1 MCUは、産業オートメーション、スマートホーム、コンシューマ、ビル／ホームオートメーション、医療／ヘルスケアなどの市場分野における多様で高性能な演算集約型アプリケーションに対応可能です。
RA8M1 MCUは、高性能Cortex-M85コアと大容量メモリ、各種外部インタフェース、および多様なアプリケーションニーズに対応するために最適化された豊富な周辺機能を搭載し、100ピンから224ピンまでのパッケージで提供されます。 またセキュリティ機能として、高度な暗号エンジン、イミュータブルストレージ、改ざん防止機能などが組み込まれており、真にセキュアなIoTを実現します。
RA8M1 MCUは、フレキシブルソフトウェアパッケージ（FSP）と評価キットおよびソフトウェアツールなどによって、お客様の開発をサポートします。

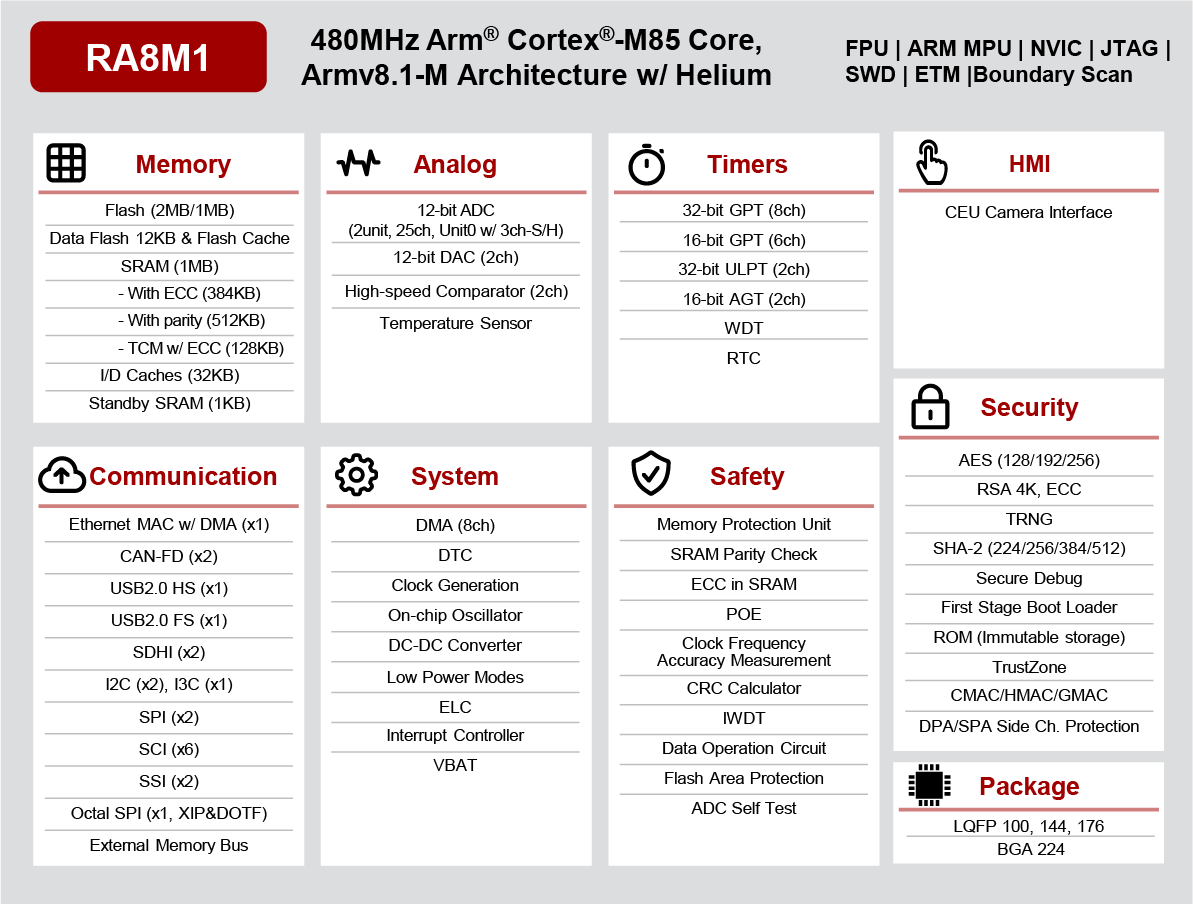

特長
- 480MHz Arm® Cortex®-M85、Helium™ テクノロジ（MVE）搭載
- 1MB～2MBのフラッシュメモリと1MBのSRAM（TCMを含む）
- 32KB I/Dキャッシュと12KBデータフラッシュ
- 外部メモリインタフェース（CS/SDRAM）
- Armv8.1-Mアーキテクチャ、TrustZone® サポート
- ルネサス暗号エンジン（RSIP-E51A）
- FSBL用オンチップイミュータブルストレージ
- 100ピンから224ピンパッケージ
- 32ビットおよび16ビットタイマ、32ビット超低消費電力タイマ
- 12ビットADCおよび12ビットDAC
- 高速アナログコンパレータ
- DMA搭載Ethernetコントローラ
- USB 2.0 Full Speed/High Speed
- CAN-FD 2チャンネル
- XIPおよびDOTF対応xSPI準拠のOctal SPI
- シリアルコミュニケーションインタフェース (UART、簡易SPI、簡易I2C)
- SPI／I2C／I3C通信インタフェース
- キャプチャエンジンユニット（CEU）、SDHI、SSI
アプリケーション
アプリケーション
- 産業用アプリケーション（PLC、ロボット、電動工具、スマートメータなど）
- 民生用製品（スマート家電、ロボット掃除機、エクササイズ機器など）
- ビルオートメーション（HVAC、サーモスタット、ホームハブ／ゲートウェイ、セキュリティアクセスパネルなど）
- オフィスオートメーション（バーコード・スキャナ、QRコードリーダ、指紋スキャナなど）
- ヘルスケア（輸液ポンプ、CPAPマシンなど）
- 予知保全と音声AIアプリケーション
ドキュメント
|
|
日付 | |
|---|---|---|
| PDF 3.10 MB 英語 | データシート | |
| PDF 29.94 MB 英語 | マニュアル－ハードウェア | |
| PDF 1021 KB 英語 , 简体中文 | パンフレット | |
| PDF 5.18 MB | アプリケーションノート | |
| PDF 68 KB | アプリケーションノート | |
| PDF 3.47 MB | アプリケーションノート | |
| PDF 606 KB | ガイド | |
| PDF 474 KB 英語 | パンフレット | |
| PDF 2.33 MB | アプリケーションノート | |
| PDF 331 KB | アプリケーションノート | |
| PDF 4.29 MB | アプリケーションノート | |
| PDF 406 KB | 製品別信頼性資料 | |
| PDF 2.11 MB 英語 | クイックスタートガイド | |
| PDF 3.22 MB 英語 | マニュアル－開発ツール | |
| PDF 499 KB | アプリケーションノート | |
| PDF 600 KB 英語 , 简体中文 | パンフレット | |
| PDF 9.96 MB 英語 , 简体中文 | その他資料 | |
| PDF 12.46 MB 英語 | 信頼性情報 | |
18 items
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX]
|
Emulator | ルネサス |
| E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX]
|
Emulator | ルネサス |
| PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
|
Programmer (Unit/SW) | ルネサス |
| RA スマート・コンフィグレータ RAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。
|
Solution Toolkit | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| 統合開発環境 e² studio RAファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
| SEGGER emWin GUI Library for Renesas RA Products SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
|
Imaging | SEGGER |
|
8 items
|
||
サンプルコード
ボード＆キット
ボード＆キット
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
PLP |
Carrier Type |
CPU |
Operating Freq (Max) (MHz) |
Program Memory (KB) |
Data Flash (KB) |
RAM (KB) |
ECC SRAM |
Lead Count (#) |
Pkg. Type |
Pkg. Dimensions (mm) |
Pitch (mm) |
I/O Ports |
Supply Voltage (V) |
Temp. Range |
External Memory Bus (bit) |
Floating Point Unit |
DMA/DTC |
External Interrupt Pins (#) |
USBFS (host ch/device ch) |
USBHS (host ch/device ch) |
Ethernet (ch) |
CAN (ch) |
CAN-FD (ch) |
SCI (ch) |
SPI (ch) |
I2C (#) |
I3C (ch) |
LIN (#) |
SSI (ch) |
QSPI Interface (#) |
OSPI (ch) |
SDHI (ch) |
Capacitive Touch Sensing Unit (ch) |
Graphics LCD Controller |
Camera I/F |
Segment LCD Controller |
Wireless |
IrDA |
32-Bit Enhanced Timer (ch) |
32-Bit Timer (ch) |
16-bit High Res Timer (ch) |
16-bit Enhanced Timer (ch) |
16-Bit Timer (ch) (#) |
8-Bit Timer (ch) |
AGT (ch) |
Watchdog Timer (ch) |
24-Bit Sigma-Delta A/D Converter (ch) |
16-Bit A/D Converter (ch) |
14-Bit A/D Converter (ch) |
12-Bit A/D Converter (ch) |
10-Bit A/D Converter (ch) |
12-Bit D/A Converter (ch) |
8-Bit D/A Converter (ch) |
High-Speed Analog Comparator (ch) |
Low-Power Analog Comparator (ch) |
PGA (ch) |
OPAMP (ch) (#) |
Temperature Sensor (ch) (#) |
RTC |
LVD |
Security & Encryption |
Power-On Reset |
Sub-clock (32.768 kHz) |
On-chip Oscillator |
Debug Interface |
Replacement Product |
Replacement Remark |
ご購入 / サンプル |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型名 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 360 | 1024 | 12 | 1024 | はい | 100 | LQFP | 14 x 14 x 1.4 | 0.5 | 70 | 1.68 - 3.6 | Tj=-40 to 125°C | No | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 1 | 0 | 1 | 2 | 0 | いいえ | いいえ | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 10 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 400 | 1024 | 12 | 1024 | はい | 144 | LQFP | 20 x 20 x 1.4 | 0.5 | 106 | 1.68 - 3.6 | Tj=-40 to 125°C | No | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | いいえ | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 18 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 400 | 1024 | 12 | 1024 | はい | 176 | LQFP | 24 x 24 x 1.4 | 0.5 | 128 | 1.68 - 3.6 | Tj=-40 to 125°C | 8/16 | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 1 / 1 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | はい | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 24 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 480 | 1024 | 12 | 1024 | はい | 224 | BGA | 13 x 13 x 1.47 | 0.8 | 174 | 1.68 - 3.6 | Tj=-40 to 125°C | 32/16/8 | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 1 / 1 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | はい | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 25 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 360 | 2048 | 12 | 1024 | はい | 100 | LQFP | 14 x 14 x 1.4 | 0.5 | 70 | 1.68 - 3.6 | Tj=-40 to 125°C | No | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 1 | 0 | 1 | 2 | 0 | いいえ | いいえ | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 10 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 400 | 2048 | 12 | 1024 | はい | 144 | LQFP | 20 x 20 x 1.4 | 0.5 | 106 | 1.68 - 3.6 | Tj=-40 to 125°C | No | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | いいえ | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 18 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Bulk (Tray) | ARM Cortex-M85 | 400 | 2048 | 12 | 1024 | はい | 144 | LQFP | 20 x 20 x 1.4 | 0.5 | 106 | 1.68 - 3.6 | Tj=-40 to 125°C | No | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | いいえ | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 18 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 400 | 2048 | 12 | 1024 | はい | 176 | LQFP | 24 x 24 x 1.4 | 0.5 | 128 | 1.68 - 3.6 | Tj=-40 to 125°C | 8/16 | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 1 / 1 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | はい | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 24 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Carton (Tray) | ARM Cortex-M85 | 480 | 2048 | 12 | 1024 | はい | 224 | BGA | 13 x 13 x 1.47 | 0.8 | 174 | 1.68 - 3.6 | Tj=-40 to 125°C | 32/16/8 | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 1 / 1 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | はい | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 25 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, | |||
| 対象外 | Full Tray (Tray) | ARM Cortex-M85 | 480 | 2048 | 12 | 1024 | はい | 224 | BGA | 13 x 13 x 1.47 | 0.8 | 174 | 1.68 - 3.6 | Tj=-40 to 125°C | 32/16/8 | Double/Single/Half | 8/1 | 16 | ( 1 / 1 ) | ( 1 / 1 ) | 1 | 0 | 2 | 6 | 2 | 2 | 1 | 0 | 2 | 0 | 1 | 2 | 0 | いいえ | はい | No | いいえ | いいえ | 0 | 8 | 0 | 0 | 6 | 0 | 2 | 2 | 0 | 0 | 0 | 25 | 0 | 2 | 0 | 2 | 0 | 0 | 0 | 1 | はい | いいえ | 128-bit Unique ID, AES(128/192/256), ARM TrustZone, DLM, DOTF, ECC/RSA(4K), FSBL, HMAC/GMAC/CMAC, SHA224/SHA256/SHA384/SHA512, SPA/DPA Protection, TRNG, Tamper Detection | はい | はい | はい | JTAG/SWD | サンプルを入手, |
