特長
- 40MHz動作 RXv2コア(5.05 CoreMark/MHz*)、単精度FPU
- *RXv2コアの代表値
- 広い動作電圧範囲 : 2.7V~5.5V
- 動作周囲温度： -40～85℃/-40～105℃
- Flashメモリ内蔵 : コードフラッシュ 128KB、SRAM 12KB
- 48～64ピンまでの多様なパッケージラインアップ :
- 最大50 本の汎用入出力ポート
- 多彩な通信I/F(SCI、IIC、RSPI他)
- 40MHz PWM
- 3相相補×2ch
- 12ビットA/Dコンバータ×3ユニット
- コンパレータ×3ch

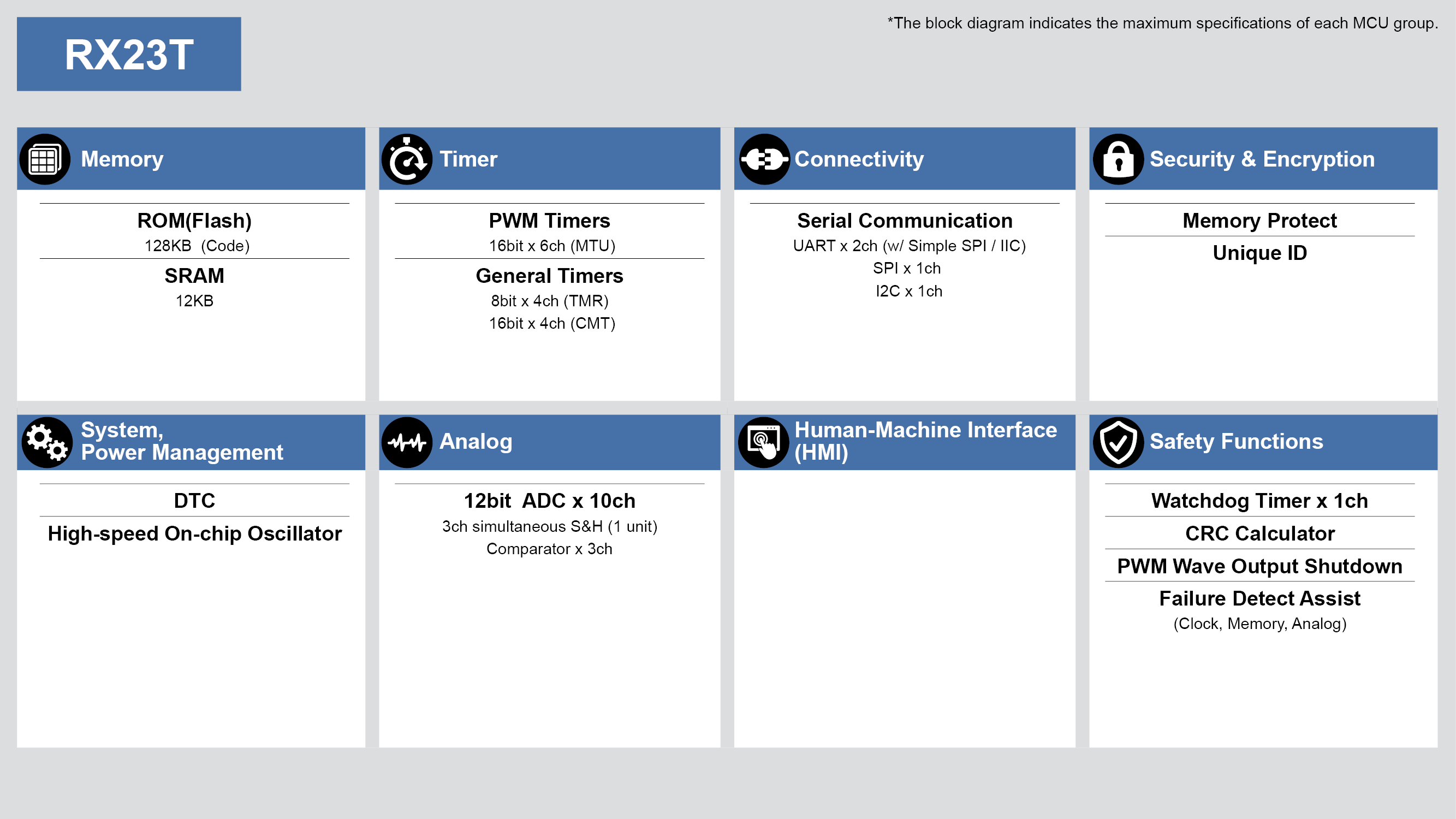

説明
RX23Tグループは、1インバータ制御に適した32ビットマイコンです。FPU（浮動小数点演算ユニット）を搭載することで、複雑なインバータ制御アル ゴリズムを容易にプログラミングできるため、コード効率およびメンテナンスを大幅に改善できます。またRX200コアによりソフトウェアスタンバイモード （RAM保持有）時の消費電流はわずか0.45μAです。さらにインバータ制御に有用な2.7Vから5.5Vの幅広い電圧で動作し、 RX62Tグループと互換性が高くピン配置、ソフトウェアレベルで高い互換性があります。
パラメータ
| 属性 | 値 |
|---|---|
| Main CPU | RXv2 |
| Program Memory (KB) | 64, 128 |
| RAM (KB) | 12 |
| Carrier Type | Full Carton (Tray), Tray |
| Supply Voltage (V) | 2.7 - 5.5 |
| I/O Ports | 37, 40, 50 |
| DRAM I/F | No |
| Temp. Range (°C) | Ta = -40 to +85, Ta = -40 to +105 |
| Operating Freq (Max) (MHz) | 40 |
| Ethernet speed | No |
| Ethernet (ch) | 0 |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 2 |
| SPI (ch) | 3 |
| I2C (#) | 3 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| SDHI (ch) | 0 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 13, 14, 16 |
| 32-Bit Timer (ch) | 0 |
| 16-Bit Timer (ch) (#) | 10 |
| 8-Bit Timer (ch) | 4 |
| Standby operable timer | No |
| 12-Bit A/D Converter (ch) | 10 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID |
アプリケーション・ブロック図
|
灌漑用スマートソーラーポンプコントローラ
太陽灌漑システムは、エネルギ効率を高め、グリッドへの依存を減らし、スマートで精密な制御を可能にします。
|
|
48Vモビリティプラットフォーム
この48Vモビリティプラットフォームは、多様な電動モビリティアプリケーションに対応する汎用性と適応性に優れたソリューションを提供します。
|
|
スマートBLDCモータファン
スマートBLDCモータファンコントローラは、空気の質を改善し、エネルギコストを削減し、VOC、湿気、CO2を検出します。
|
|
産業用電子バルブ制御
SIL2に準拠した高精度な制御を実現する産業用電子バルブ。
|
|
e-BIKEシステム
高度なMCU、電源、BMSデバイスを備えた完全なe-BIKEシステムは、走行を延長し、制御を強化します。
|
|
IH調理器 |
その他アプリケーション
- 産業
- OA
- 家電
この動画は、インバータ制御向けRX-Tシリーズの製品特長を紹介します。
https://www.renesas.com/rx-motor-control
