RX24U

特長

80MHz動作 RXv2コア(5.05 CoreMark/MHz*)、単精度FPU
- *RXv2コアの代表値
広い動作電圧範囲 : 2.7V~5.5V
動作周囲温度： -40～85℃/-40～105℃
Flashメモリ内蔵 : コードフラッシュ 32KB、SRAM 12KB
EEPROM のようにデータを保存できる 8KBデータフラッシュ
100,144ピン
最大110 本の汎用入出力ポート
CAN (ISO11898-1 準拠、最大1Mbps 転送)
その他多彩な通信I/F(SCI、IIC、RSPI他)
80MHz PWM
- 3相相補×3ch、単相相補×4ch
12ビットA/Dコンバータ×3ユニット、12ビットD/Aコンバータ×2ch
コンパレータ×4ch、疑似差動PGA×4ch

RX 32ビット高性能/高効率MCU内の他の製品を探す

Pin-Memory Diagram of RX24U standard products

Pin-Memory Diagram of RX24U High-temperature products

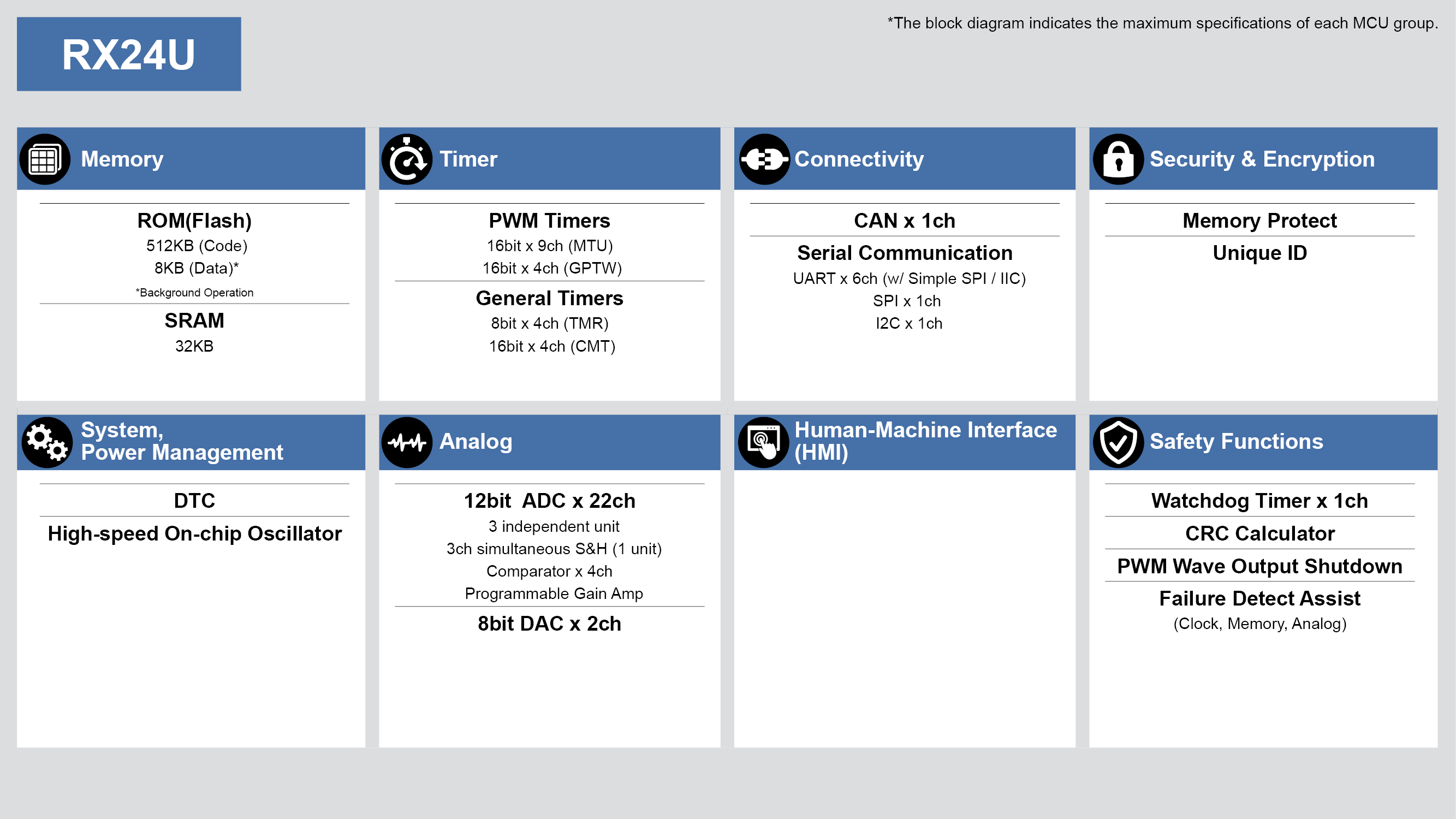

RX24U Block Diagram

説明

RX24Uグループは、複雑なインバータ制御アルゴリズムを簡単に実行できる浮動小数点ユニット（FPU）を内蔵し、2モータ制御に最適な32ビットマイクロコントローラです。内蔵の差動プログラマブルゲインアンプと安全機能により、アプリケーションシステムのコストを削減できます。また動作周囲温度105℃の製品もラインアップしています。ソフトウェアやハードウェアの設計例を含む、すぐに使えるモーター制御ソリューションを利用することで、ソフトウェア開発とシステム設計の工数が削減でき、市場投入までの時間を短縮できます。

パラメータ

属性	値
Main CPU	RXv2
Program Memory (KB)	256, 384, 512
RAM (KB)	32
Carrier Type	Bulk (Tray), Full Carton (Tray)
Supply Voltage (V)	2.7 - 5.5
I/O Ports	79, 110
DRAM I/F	No
Temp. Range (°C)	Ta = -40 to +85, Ta = -40 to +105
Operating Freq (Max) (MHz)	80
Ethernet speed	No
Ethernet (ch)	0
EtherCat (ch) (#)	0
USB FS (host ch/device ch)	( 0 / 0 )
USB HS (host ch/device ch)	( 0 / 0 )
USB SS (host ch/device ch)	( 0 / 0 )
SCI or UART (ch)	4, 6
SPI (ch)	5, 7
I2C (#)	5, 7
CAN (ch)	1
CAN-FD (ch)	0
Wireless	No
SDHI (ch)	0
High Resolution Output Timer	No
PWM Output (pin#)	36
32-Bit Timer (ch)	0
16-Bit Timer (ch) (#)	17
8-Bit Timer (ch)	8
Standby operable timer	No
12-Bit A/D Converter (ch)	20, 22
24-Bit Sigma-Delta A/D Converter (ch)	0
16-Bit D/A Converter (ch)	0
12-Bit D/A Converter (ch)	0
8-Bit D/A Converter (ch)	2
Capacitive Touch Sensing Unit (ch)	0
Segment LCD Controller	No
Security & Encryption	Unique ID

パッケージオプション

Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
LFQFP	14 x 14 x 1.7	100	0.5
LFQFP	20 x 20 x 1.7	144	0.5

アプリケーション

産業
OA
家電

型名	状態	サンプル	長期供給	在庫	パッケージ	参考価格（米ドル）	Carrier Type	Family Name	Series Name	Group Name	CPU Architecture	Main CPU	Sub CPU	Floating Point Unit	Bit Length	Program Memory (KB)	Data Flash (KB)	RAM (KB)	ECC SRAM	Lead Count (#)	Pitch (mm)	Pkg. Dimensions (mm)	Number of Supply Voltage(s) (#)	Supply Voltage (V)	I/O Ports	DMAC or DTC	Power-On Reset	Watchdog Timer (ch)	External Memory Bus (bit)	DRAM I/F	3D GPU	Accelerator	MOQ	Temp. Range (°C)	External Interrupt Pins (#)	LVD or PVD	Operating Freq (Max) (MHz)	Sub-clock (32.768 kHz)	On-chip Oscillator	Ethernet speed	USB FS (host ch/device ch)	USB HS (host ch/device ch)	USB SS (host ch/device ch)	PCI Express (generation and ch)	SCI or UART (ch)	SPI (ch)	I2C (#)	CAN (ch)	Wireless	IrDA	High Resolution Output Timer	PWM Output (pin#)	16-Bit Timer (ch) (#)	8-Bit Timer (ch)	Standby operable timer	RTC	12-Bit A/D Converter (ch)	8-Bit D/A Converter (ch)	Analog Comparator (ch)	PGA (ch)	Graphics LCD Controller	Camera I/F (Parallel)	Image Codec	2D Drawing Engine	Segment LCD Controller	Security & Encryption	Debug Interface	Moisture Sensitivity Level (MSL)	Country of Assembly	Country of Wafer Fabrication
R5F524UBADFB#10	Active	N/A	2041 Dec	在庫切れ	LFQFP	1ku \| $3.28	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	480	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UBADFB#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.28	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UBADFP#10	Active	N/A	2041 Dec	在庫あり	LFQFP	1ku \| $3.23	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	720	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UBADFP#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.23	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UBAGFB#10	Active	N/A	2041 Dec	在庫切れ	LFQFP	1ku \| $3.52	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	480	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UBAGFB#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.52	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UBAGFP#10	Active	N/A	2041 Dec	在庫切れ	LFQFP	1ku \| $3.24	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	720	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UBAGFP#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.24	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	256KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCADFB#10	Active	N/A	2041 Dec	在庫切れ	LFQFP	1ku \| $3.52	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	480	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCADFB#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.52	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCADFP#10	Active	N/A	2041 Dec	在庫切れ	LFQFP	1ku \| $3.26	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	720	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCADFP#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.26	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCAGFB#10	Active	N/A	2041 Dec	在庫切れ	LFQFP	1ku \| $3.77	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	480	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCAGFB#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.77	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCAGFP#10	Active	N/A	2041 Dec	在庫切れ	LFQFP	1ku \| $3.49	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	720	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UCAGFP#30	Active	N/A		在庫あり	LFQFP	1ku \| $3.49	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	384KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEADFB#10	Active	Available	2041 Dec	在庫切れ	LFQFP	1ku \| $3.75	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	480	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEADFB#30	Active	Available		在庫あり	LFQFP	1ku \| $3.75	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEADFP#10	Active	Available	2041 Dec	在庫切れ	LFQFP	1ku \| $3.49	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	720	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEADFP#30	Active	Available		在庫あり	LFQFP	1ku \| $3.49	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +85	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEAGFB#10	Active	Available	2041 Dec	在庫切れ	LFQFP	1ku \| $4.02	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	480	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEAGFB#30	Active	Available		在庫あり	LFQFP	1ku \| $4.02	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	144#	0.5mm	20 x 20 x 1.7	1#	2.7 - 5.5	110	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	6	7	7#	1	No	No	No	36	17#	8	No	No	22	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEAGFP#10	Active	Available	2041 Dec	在庫切れ	LFQFP	1ku \| $3.74	Full Carton (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	720	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
R5F524UEAGFP#30	Active	Available		在庫あり	LFQFP	1ku \| $3.74	Bulk (Tray)	RX	RX200	RX24U	RX	RXv2	No	Single	32	512KB	8KB	32KB	No	100#	0.5mm	14 x 14 x 1.7	1#	2.7 - 5.5	79	DTC	Yes	1	No	No	No	No	1	Ta = -40 to +105	8#	Yes	80MHz	No	Yes	No	( 0 / 0 )	( 0 / 0 )	( 0 / 0 )	No	4	5	5#	1	No	No	No	36	17#	8	No	No	20	2	4	4	No	No	No	No	No	Unique ID	Single-wire Serial	3	CHINA	JAPAN
