概要
説明
RAA223011は汎用入力AC/DCスイッチングレギュレータで、最大出力電力5Wを供給する700VのMOSFETを内蔵し、超低スタンバイ電力を可能としています。 出力電圧は最低3.3Vまで設定することが可能です。高電力にはRAA223021デバイスを、低コストの低電力ソリューション（2W未満）にはRAA223012デバイスをご利用ください。

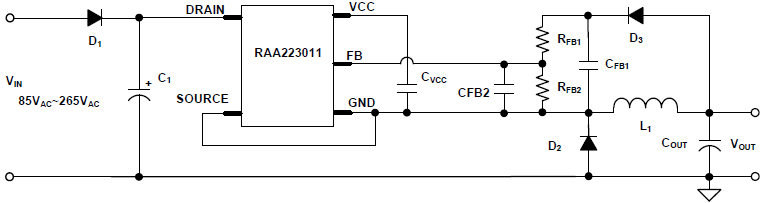

700V AC/DCレギュレータは、降圧、一次側制御フライバック、二次側制御フライバックなど、様々なトポロジに対応します。

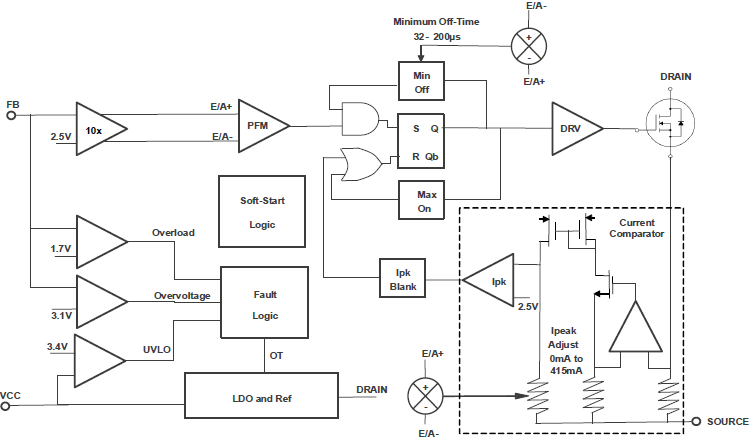

RAA223011は高負荷時のコンスタント・オフタイム制御方式と軽負荷動作のパルス周波数変調（PFM）を統合しています。 コンスタント・オフタイム方式によりスイッチング周波数がおよそ30kHzと可聴周波数帯域以上となる様制御されています。PFMは優れた軽負荷時の効率と超低消費電力（無負荷時10mW未満）を提供するとともに、潜在的な可聴ノイズを除去します。 電力効率は最大80%まで達成されます。 内蔵の周波数ディザリングはさらにEMI ノイズスペクトルを削減できます。
RAA223011には低い入力電圧で入力回路の過電流を防ぐ入力ブラウンアウト保護や、短絡、過負荷、オープンフィードバックなど出力フォルト条件下で動作するプロテクション機能（自動復帰）も備えております。
RAA223011は小型の5 Ld TSOT23、7 Ld SOIC、および8 Ld SOICパッケージでお求めいただけます。
特長
- 超低スタンバイ電力（10mW未満）
- 可聴ノイズなし
- 低自己消費電流（100μA未満）
- 出力電圧最低3.3V
- 周波数ディザリングを備える低EMI
- 5 Ld TSOT23、7 Ld SOIC、および8 Ld SOICのパッケージオプション
- プログラム可能なPFMはさまざまなスタンバイ電力要件に対するCOUTの最適化が可能
- 保護機能：短絡保護（SCP）、過負荷保護（OLP）、オープンフィードバック保護、過熱保護（OTP）
製品比較
アプリケーション
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| データシート | PDF 2.48 MB | |
| カタログ | PDF 6.33 MB English | |
| EOL通知 | PDF 603 KB | |
| その他資料 | XLSX 167 KB | |
4件
|
||
設計・開発
ボード＆キット
Evaluation
RTKA223011DE0000BU
アクティブ
RAA223011 High Voltage Buck Converter Evaluation Board
The RAA223011 evaluation board (RTKA223011DE0000BU) is a high voltage buck converter that is designed to demonstrate a low-cost high performance non-isolated AC/DC conversion solution. It operates from a universal input of 85VAC to 265VAC and has a 12V output capable of up to 300mA of output...
Recommended Documents:
Evaluation
RTKA223011DE0010BU
アクティブ
RAA223011 High Voltage Buck Converter Evaluation Board Supports 85VAC to 265VAC Input and 12V 300mA Output
The RAA223011 evaluation board (RTKA223011DE0010BU) is a high voltage buck converter that is designed to demonstrate a low-cost high-performance non-isolated AC/DC conversion from a universal input of 85VAC to 265VAC, to a 12V output with the output current up to 300mA. The RTKA223011DE0010BU...
Recommended Documents:
Evaluation
RTKA223011DE0020BU
アクティブ
RAA223011 High Voltage Buck Converter Evaluation Board Supports 85VAC to 265VAC Input and 12V 300mA Output
The RTKA223011DE0020BU evaluation board is a high voltage buck converter that demonstrates a low-cost high-performance non-isolated AC/DC conversion solution. It operates from a universal input of 85VAC to 265VAC and has a 12V output capable of up to 300mA of output current. The board has...
Recommended Documents:
Demonstration
RTKA223011DR0030BU
アクティブ
RAA223011 High Voltage Buck Converter Demonstration Board, 85VAC to 265VAC Input and 24V 200mA Output
The RTKA223011DR0030BU demonstration board is a high voltage buck converter. It demonstrates a low-cost high performance non-isolated AC/DC conversion solution. It operates from a universal input of 85VAC to 265VAC and has a 24V output capable of up to 200mA of output current. The board has...
Recommended Documents:
Demonstration
RTKA223011DR0040BU
アクティブ
RAA223011 High Voltage Buck Converter Demonstration Board, 85VAC to 265VAC Input and 24V 200mA Output
The RTKA223011DR0040BU demonstration board is a high voltage buck converter. It demonstrates a low-cost high-performance non-isolated AC/DC conversion solution. It operates from a universal input of 85VAC to 265VAC and has a 24V output capable of up to 200mA of output current. The board has...
Recommended Documents:
Demonstration
RTKA223011DR0080BU
アクティブ
RAA223011 Primary-Side-Regulated Flyback Converter Demo Board, 85VAC to 265VAC Input and 12V 400mA Output
The RTKA223011DR0080BU demonstration board is an ultra-low standby power off-line flyback converter. It demonstrates the features of the low-cost, high-performance RAA223011 700V AC/DC switching regulator in an isolated AC/DC convertor configuration operating from a universal input of 85VAC to...
Recommended Documents:
リファレンス・デザイン
CN190-1-5GPWR-REFZ
アクティブ
5G セカンドステージパワー用リファレンスデザイン
CN190-1-5GPWR-REFZ リファレンスデザインは、-48V から 48V の非絶縁型ソリューションを可能にするアプリケーションアクセラレータユニット (AAU) 用パワーアンプ (PA) 電源ソリューションを提供します。 最大1500Wの出力をサポートします。 このボードでは、 ISL81805 80Vデュアル同期昇圧コントローラを迅速に評価でき、I²Cインタフェースバスを使用して出力電圧を調整できます。 このISL81805は、2つの独立した出力、または2つのインターリーブフェーズを持つ1つの出力を生成し、産業用および汎用セグメントのさまざまなアプリケーションに対応します...
Recommended Documents:
モデル
ECADモデル
SamacSysの回路図シンボル、PCBフットプリント、および3D CADモデルは、製品オプションテーブルのCADモデルリンクをクリックすることで参照できます。シンボルまたはモデルが対応していない場合は、SamacSysに直接リクエスト可能です。
製品選択
適用されたフィルター
ビデオ&トレーニング
非絶縁型700V耐圧 降圧レギュレータ RAA2230xxファミリ
非絶縁型700V耐圧 降圧レギュレータ RAA2230xxファミリは、超低消費電力、優れているノイズとEMI抑制、そしてシステム全体のコスト削減を実現し、センサシステム、家電、メータ、産業制御などの幅広いアプリケーションで使用されています。
