特長
- 32MHz ルネサス RL78-S3 CPUコア
- 512KBのフラッシュメモリ（デュアルバンク）と32KBのSRAM
- 8KBデータフラッシュメモリ(100,000プログラム/消去(P/E)サイクル)
- LQFP、LFQFP、HWQFNなど、44ピンから100ピンの豊富なパッケージラインナップ
- LCDコントローラ(セグメント信号出力:19~56本、コモン信号出力:4~8本)
- 静電容量式センシングユニット(最大36chまで対応可能)
- 16ビット汎用タイマ、32ビットおよび16ビット低消費電力インバータタイマ、16ビットタイマRJ、16ビットタイマKB、RTCなどの豊富なタイマ機能
- 12ビットA/Dコンバータ、8ビットD/Aコンバータ、コンパレータ、温度センサ
- SCI（UART、簡易SPI、簡易I2C)、SPI、I2Cインタフェース
説明

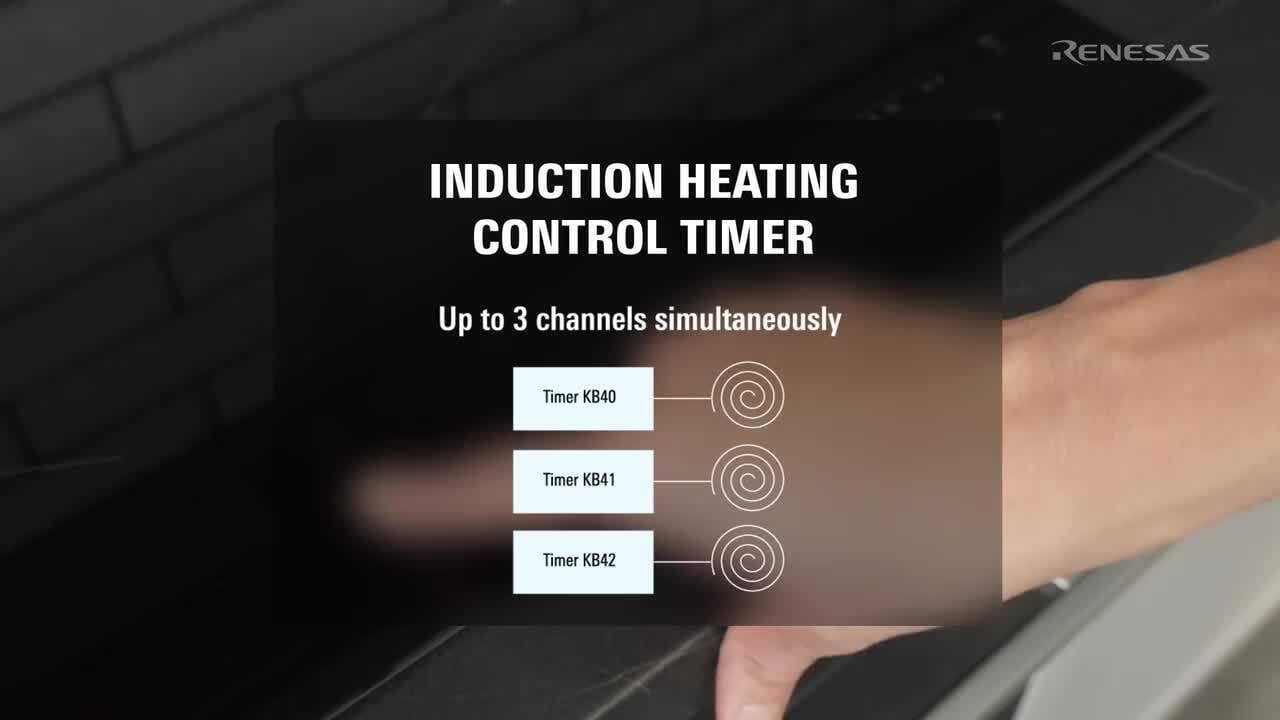

ルネサスRL78/L23マイクロコントローラは、RL78-S3 CPUコアと豊富な周辺機能を搭載し、その優れたCPU性能、周辺機能と低消費電力動作を組み合わせることにより、消費電力、システムコスト、実装面積を削減しながら、高度なシステム設計を可能にします。RL78/L23は、静電容量式タッチセンシングユニットやセグメントLCDドライバを搭載することで、HMI（ヒューマンマシーンインタフェース）アプリケーションで求められる仕様に対し、動的に対応できるように設計されています。さらに、RL78/L23のデュアルバンクフラッシュは、システム動作を中断することなく継続的にファームウェア更新を可能にすることができるため、HMIアプリケーションのシステムを常に最新の状態に保つことが可能です。また、RL78/L23は、16ビット汎用タイマ、32ビットおよび16ビットの低消費電力インバータタイマ、16ビットタイマRJ、16ビットタイマKB、RTCなど、豊富なタイマ機能もサポートしています。特に16ビットタイマKBは、電源、照明、電磁誘導加熱（IH）制御に適した最大3チャンネルのPWM信号を生成しますので、幅広いアプリケーションに適用可能です。
EEMBC（Embedded Microprocessor Benchmark Consortium）が提供するベンチマーク「ULPMark-PP（ULPMark-Peripheral Profile）」において、215(1.8V)、126(3.0V)という16bit LCD MCUで世界最高スコアとして登録されました。(2025年8月27日時点) ULPMark-PPは、マイコンに内蔵された周辺機能回路のエネルギー効率を定量的に評価するための国際的なベンチマークです。
パラメータ
| 属性 | 値 |
|---|---|
| Program Memory (KB) | 64, 128, 256, 512 |
| Data Flash (KB) | 8 |
| RAM (KB) | 16, 32 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray), Tape & Reel |
| Supply Voltage (V) | 1.6 - 5.5 |
| I/O Ports | 40, 44, 48, 60, 76, 95 |
| Temp. Range (°C) | Ta = -40 to +105 |
| Operating Freq (Max) (MHz) | 32 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 5, 6, 7, 8 |
| SPI (ch) | 5, 6, 7, 8 |
| I2C (#) | 8, 9, 10 |
| CAN (ch) | 0 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| LIN (#) | 1 |
| 16-Bit Timer (ch) (#) | 9, 11 |
| 12-Bit A/D Converter (ch) | 8, 9, 10, 13 |
| 10-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 2 |
| Capacitive Touch Sensing Unit (ch) | 16, 18, 20, 25, 34, 36 |
| Segment LCD Controller | Yes |
| Security & Encryption | Unique ID, TRNG |
製品比較
| RL78/L23 | RL78/I1C | RL78/L12 | RL78/L13 | |
| Operating Freq (Max) (MHz) | 32 | 24, 32 | 24 | 24 |
| Program Memory (KB) | 128, 256, 512 | 64, 128, 256, 512 | 8, 16, 32 | 16, 32, 48, 64, 96, 128 |
| RAM (KB) | 16, 32 | 6, 8, 16, 32 | 1, 1.5 | 1, 2, 4, 6, 8 |
| Data Flash (KB) | 8 | 2 | 2 | 4 |
| Lead Count (#) | 52, 64, 80, 100 | 64, 80, 100 | 32, 44, 48, 52, 64 | 64, 80 |
| Capacitive Touch Sensing Unit (ch) | 20, 25, 34, 36 | 0 | 0 | 0 |
| 16-Bit Timer (ch) (#) | 11 | 8, 10 | 8 | 9 |
| Asynchronous General Purpose Timer / Interval Timer (ch) | 11, 14 | 3 | 1 | 1 |
アプリケーション・ブロック図
 | PFC搭載一体型洗濯乾燥機システム 省エネ設計、BLDCモータ制御、IoT接続機能を備えた一体型洗濯乾燥機システム。 |
 | スマートタッチパネル 低消費電力MCUを搭載したスマートタッチパネルは、リアルタイムでの空気質や温度の表示とタッチ操作を可能にします。 |
 | デジタル制御のエアフライヤートースターオーブン このエアフライヤーはセンサをサポートし、タッチHMIを採用したスマートなデザインで、素早くヘルシーで完璧な調理をお届けします。 |
 | デジタル制御式トースター・ケトル・グリル このシステムは、直感的なタッチコントロールとディスプレイにより、より速く正確な調理を可能にします。 |
 | デジタルコントロールのコード付きスタンドブレンダー 直感的なUIと、統合MCUによる効率的なモータ制御を備えたスマートブレンダーシステム。 |
 | IH炊飯器 正確な温度制御、コンパクトなMCU、省エネ設計のスマートIH炊飯器。 |
 | LoRaWANガスメータ LoRaWANネットワークは、低電力と長距離の利点を備えた、自動的で効率的なガスメータのシャットダウンを可能にします。 |
 | スマート電力量計用電源システム (4Gモジュール付き) スマートパワーメータシステムは、効率的なエネルギ使用で常時稼働を保証します。 |
その他アプリケーション
- 家電
- メータ
- 産業・コンシューマ製品
- ヘルスケア
- ビルディングオートメーション
- 産業オートメーション
