特長
- 2種類のUVLO（Under Voltage Lock Out）特性を備えた製品ラインアップ
- RV1S9291A：VUVLO = 最大9.6V
- RV1S9292A：VUVLO = 最大13.4V
- 小型で長い沿面距離（8.2mm、 LSSO5パッケージ）
- ピーク出力電流（最大4A）
- 高速スイッチング（tPLH、tPHL = 最大95ns）
- パルス幅歪み（|tPHL - tPHL| = 最大35ns）
- 高いコモンモード過渡耐性（|CMH|、|CML| = 100kV/μs以上）
- 動作周囲温度（最大125°C）
- 高い入出力間絶縁耐圧（BV = 5000 Vr.m.s.）
- エンボス・テーピング対応品：
- RV1S9291ACCSPP-10Yx#KC0：3500個／リール
- RV1S9292ACCSP-10Yx#KC0：3500個／リール
- 鉛フリー対応品
- 安全規格
- UL：UL1577、Double protection
- cUL認証取得：CSA Component Acceptance Service #5A準拠
- VDE：DIN EN IEC 60747-5-5、DIN EN IEC 62368-1、強化絶縁（オプション対応いたします）
説明

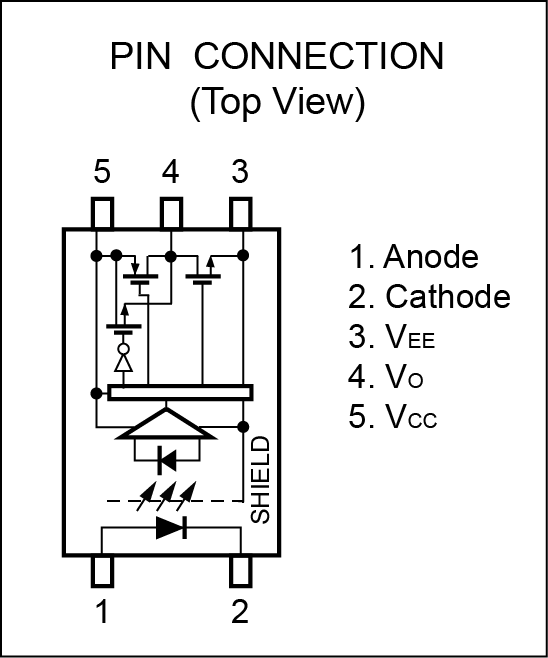

RV1S9291AおよびRV1S9292Aは、入力側にAlGaAs LEDを、出力側にフォトダイオードと信号処理回路およびパワーMOSFETを同一チップ上に集積した光アイソレータ（フォトカプラ）です。 本製品は、高いコモンモード過渡耐性（CMTI）、高速スイッチング、および最大動作温度TA = 125°Cの高温動作に特化して設計されています。 また、IGBT、GaN FET、SiC FET、およびSiパワーMOSFETのゲート駆動に適しています。
パラメータ
| 属性 | 値 |
|---|---|
| Channels (#) | 1 |
| Peak Output Current IPK (A) | 4 |
| Supply Voltage (V) | 10 - 30 |
| Isolation Voltage (Vrms) | 5000 |
| DC IFLH max. (mA) | 6 |
| SW tPLH, tPHL max. (ns) | 95 |
| SW PDD max. (ns) | 35 |
| CMTI min. (kV/µs) | 100 |
| UVLO | Yes |
| CLAMP | No |
| Desat | No |
| Creepage Distance (mm) | 8.2 |
| Safety Standard UL (UL1577) | Approved |
| Safety Standard VDE (EN IEC 60747-5-5) | Approved |
パッケージオプション
| Pkg. Type | Lead Count (#) |
|---|---|
| LSSO5 | 5 |
製品比較
| RV1S9291A | RV1S9292A | |
| Channels (#) | 1 | 1 |
| Isolation Voltage (Vrms) | 5000 | 5000 |
| Supply Voltage | 10 - 30 | 15 - 30 |
| CMTI min. (kV/µs) | 100 | 100 |
| VCC-VEE (Max) (V) | 35 | 35 |
