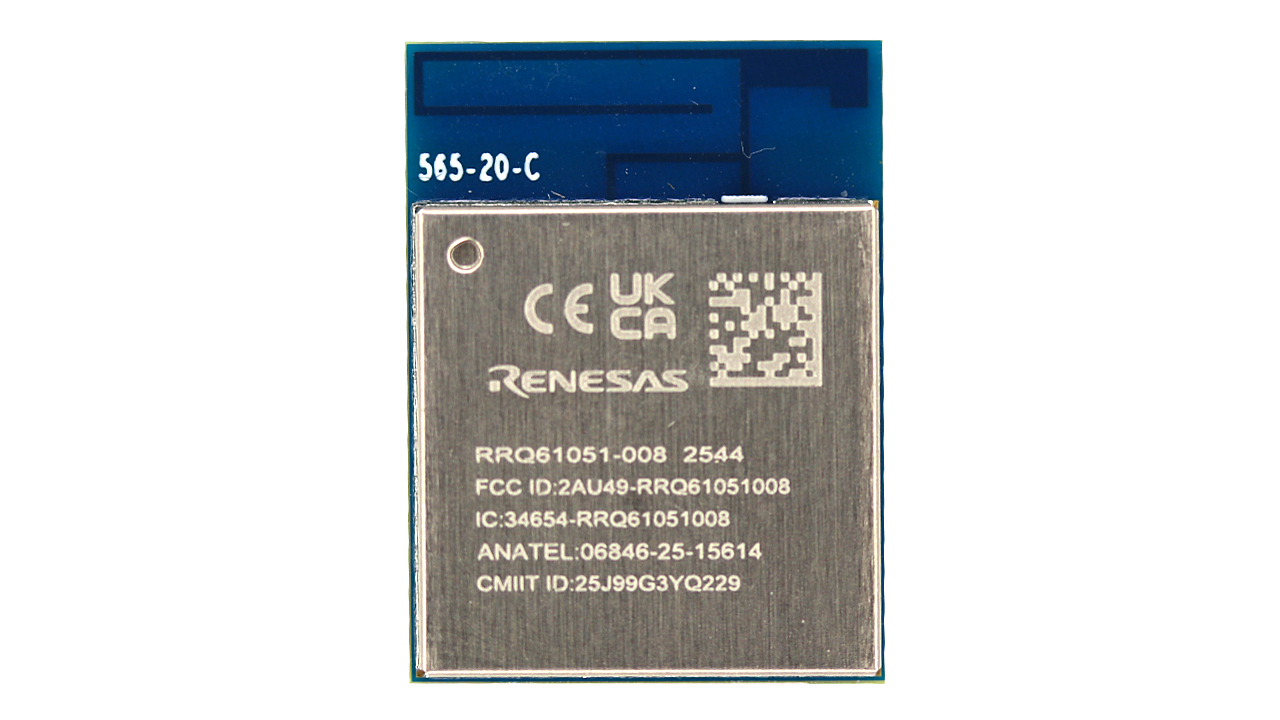

RRQ61051

特長

Arm® Cortex®-M33：160MHz
704kB SRAM
Wi-Fi 6、802.11a/b/g/n/ac/ax、2.4/5GHz、1x1、20MHz、MCS9 115Mbps、OFDMA、TWT
Bluetooth LE 5.1
WPA/WPA2- Enterprise/Personal、WPA2 SI、WPA3 SAE、およびOWE
8MB QSPIフラッシュ
QSPI PSRAMコントローラ
2x SPI、3x UART、2x I²C、SDIO 3.0（デバイス）
12ビットADC、I²S、PDM、PWM
真の乱数発生器 (TRNG)
最大28個のGPIO
世界的に認定されたモジュール
暗号化：AES、DES/3DES、CHACHA、SHA1/224/256、RSA、DH、ECC
寸法 15mm × 20mm × 3.0mm、53ピン
動作温度範囲 -40°C～+85°C

説明

RRQ61051は、RA6W1 MCU上で構築されたWi-Fi 6およびBluetooth® Low Energy(LE)コンボモジュールで、Arm® Cortex-M33®プロセッサを搭載しています。デュアルバンド802.11a/b/g/n/ac/ax Wi-Fiサブシステム、オンチップメモリ、柔軟な周辺機器インタフェース、および高度な電力管理機能を備えています。このモジュールは8MBのフラッシュメモリ、40MHz水晶発振子、RF整合部品を内蔵し、設計の柔軟性を高めるため3種類のアンテナオプションを提供します。このモジュールは、Wi-FiとBluetooth LEの両方の接続性を必要とする複雑な低消費電力IoTアプリケーションをサポートする、スタンドアロン型のシングルチップソリューションを提供します。極めて低消費電力の動作は、MCUの未使用要素を動的に無効化することで実現され、デバイスがデータを送受信していない時はほぼゼロの消費電力を実現します。

パラメータ

属性	値
Temp. Range (°C)	-40 to +85°C

パッケージオプション

Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
Module	15.0 x 20.0 x 3.0	53	0.9

製品比較

	RRQ61051	RA6W1	RRQ61001
Pkg. Type	Module	FCQFN, WLCSP	Module
Data Flash (KB)	8000	0	8000
Wireless Standard	Wi-Fi 4 (802.11b/g/n), Wi-Fi 6 (802.11ax)	Wi-Fi 4 2.4GHz, Wi-Fi 6 2.4/5GHz, Wi-Fi 6 2.4GHz	Wi-Fi 6 (802.11ax)
Band	2.4GHz, 2.4GHz + 5GHz	2.4GHz, 2.4GHz + 5GHz	2.4GHz + 5GHz

アプリケーション・ブロック図

	TFTインストルメントクラスタ (Bluetoothオーディオおよびテレマティクス対応) TFTインストルメントクラスタに統合されたテレマティクス、グラフィックス、AIにより、コスト効率に優れたコネクテッドモビリティを実現します。
	パルスオキシメータ高精度・低消費電力のパルスオキシメータプラットフォームは、ワイヤレス接続機能、長寿命バッテリ、遠隔モニタリング向けの柔軟な設計です。
	ベッドサイドモニタリアルタイムの患者バイタルサインとコネクテッドケアを実現する拡張可能なベッドサイドモニタリングプラットフォームです。
	家庭用アロマディフューザ接続性に優れ柔軟な電源オプションを備えた家庭用アロマディフューザ。
	スマート家電向け先進低消費電力ワイヤレスHMI Wi-Fi 6およびBluetooth 5.1を搭載した先進的な低消費電力HMIにより、シームレスなスマート家電制御を実現します。
	スマートEV充電器用OCPPインタフェースカード（OIC） OCPPは、EV充電器をサーバと接続し、リモートコントロール、リアルタイムアラート、柔軟性を実現します。
	音声およびディスプレイインタフェースを備えたスマートHMIシステム 32ビットMCUを搭載したスマートHMIシステムは、GUI、音声I/O、IoT接続、および高速開発ツールをサポートします。
	高度なHMIおよびエッジAIアプリケーション向けのシングルボードコンピュータ Compact SBCは、デュアルコアMPU、DRP-AI、Wi-Fi、Bluetooth LE、NFC接続により、HMIとエッジAIをサポートします。
	複数のPHYを搭載したスマートホームコントローラマルチスタンダードPHY、直感的なコントロール、将来を見据えた設計を備えたオールインワンスマートホームゲートウェイ。
	スマートコネクティビティを備えた酸素濃縮器コントローラ RTOS対応MCU、タッチUI、Bluetooth接続によるスマートな酸素濃縮器制御。
	AIアクセラレータを備えたHMI SoM 高性能産業用HMI向けのスケーラブルAI対応SMARC SoM。
