特長
- インターフェース：サイン/コサイン シングルエンドまたは差動のアナログ信号
- 車載認定：AEC-Q100 Grade-0
- 機能安全対応：シングルチップでISO 26262 ASIL-C (D) まで
- 周囲温度範囲：-40°C～160°C
- 電源電圧：3.3V ±10%または5.0V ±10%
- 最大回転数：600,000 rpm（電気角）
- 伝搬遅延時間 <5µs
- サイン/コサインのゲインミスマッチとオフセット補償
- 過電圧、逆極性、短絡保護
- デジタルプログラミングインターフェース：I²C
- エクスポーズドパッド付き16-TSSOPパッケージ
- 自動ゲインコントロール機能 (AGC) により動作時の変動を補正
- ルネサスの誘導型位置センサコイル最適化ツールを使用した完全にカスタマイズ可能なセンシング素子設計
説明

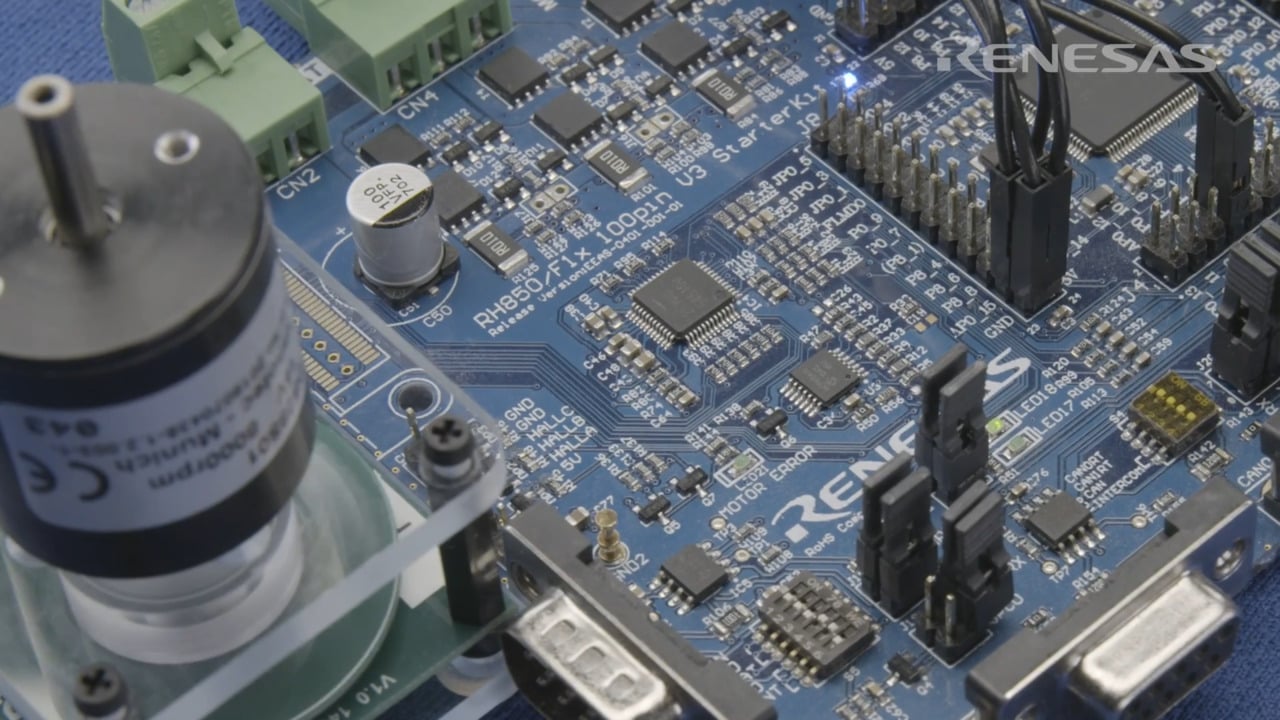

IPS2550はAEC-Q100 Grade-0車載認定で、ローターの絶対位置をサイン/コサイン信号として検出できる誘導型位置センサ ICです。 この ICは渦電流の物理的原理を利用して、1つの送信コイルと2つの受信コイルから構成されるコイルパターン上を移動するターゲット金属の位置を検出します。 出力インターフェースはシステムコスト効率向上のためのシングルエンド、または、コモンモードノイズ除去に優れた差動に設定可能です。 IPS2550は最も厳しい機能安全が欠かせない車載アプリケーションで、高速モータの回転制御に使用可能であり、最大回転数は電気角で600k rpmです。
浮遊磁界耐性、軽量化、小型化、BOMの大幅な最適化により、このIPS2550は破壊的なソリューションであるResolver 4.0の重要な要素となっています。
パラメータ
| 属性 | 値 |
|---|---|
| Function | Position Sensor |
| Supply Voltage (V) | 4.5 - 5.5, 3 - 3.6 |
| Interface | Sin/Cos |
| Temp. Range (°C) | -40 to 160°C |
パッケージオプション
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| TSSOP | 5.0 x 4.4 x 1.0 | 16 | 0.65 |
アプリケーション・ブロック図
 | Inverter Reference Platform with Optimized Pulse Pattern (OPP) Efficient xEV inverter platform with OPP control for low distortion, stable torque, and fast integration. |
 | コードレスブラシレスモータドリル コードレスブラシレスモータドリルの設計が、パワー、精度、そして接続性を実現します。 |
 | Aliro (開発中の新しい規格) 対応ミッドレンジスマートロック スマートロックプラットフォームは、Aliroをサポートするように設計されており、安全なアクセスと最適化された電力使用を提供します。 |
 | エントリーレベルのApple HomeKit対応スマートロック Apple HomeKit Smart Lockは、Bluetooth、NFC、Wi-Fi、およびUWBを介した安全なアクセスを可能にします。 |
 | X-in-1電気自動車ユニット 効率的なモータ制御、充電、DC/DC変換のための統合型X-in-1 EV電源システム。 |
 | HMI コントローラ付き400V/2kW 同期モータコントローラ 400V/2kWの同期モータコントローラと産業用HMIコントローラ、AC/DC電源の組み合わせ。 |
 | アブソリュート型インダクティブポジションセンサ カスタマイズ可能な設計の費用対効果の高いセンサシステムは、最大250,000RPMの高速回転をサポートします。 |
 | BLDC トラクションモータ駆動 3フェーズスマートドライバを搭載した高性能MCUは、電力効率、プログラマビリティ、センサ統合を実現します。 |
 | 誘導型ポジションセンサ (IPS) 付きxEVインバータ 低コスト、精度、信頼性の証明を目的としたオプションのIPSを備えた高効率xEVインバータプラットフォーム。 |
 | モータジェネレータシステム ASIL Cサポート、ロックステップCPU、BOMコストの削減を備えた高性能xEVモータ制御設計。 |
 | 誘導型位置センサとCAN/LINによるリモートセンシング リモートセンシングシステムは、データセキュリティを強化し、ECUの一元化を可能にし、車両内の配線を削減します。 |
 | 36V/144W BLDC モータコントローラ 36V/144W BLDC モータ コントローラは、コスト最適化された MCU と高精度の位置検出を備えています。 |
 | スレーブアクチュエータを内蔵したスマートHVAC制御 このHVACシステム用のスレーブアクチュエータ設計は、低電力、安全な双方向パケットデータフロー、および自動ルーティングを提供します。 |
 | 2/3 輪トラクションモータ制御用の低電圧インバータ 車載用マイコンやアナログ製品を使用した、モータ制御用に設計された2/3輪車用インバータです。 |
その他アプリケーション
- 電動トラクションモータ
- 電動パワーステアリング
- ベルト駆動式スタータジェネレータ
- 駐車ブレーキアクチュエータ
- ポンプ
