特長
- VDSS = 100V
- 標準レベルのゲート駆動電圧:VGS(th) = 2.0V〜4.0V
- 超低オン抵抗:RDS(on) = 1.5mΩ max.
- Id(DC) = 340A
- 低入力容量
- 低熱抵抗
- 100%雪崩テスト済み
- AEC-Q101認定済み
- 生産部品承認プロセス(PPAP)対応
- 鉛フリー端子めっき:RoHS適合
- MSL1(IPC/JEDEC J-STD-020)
説明

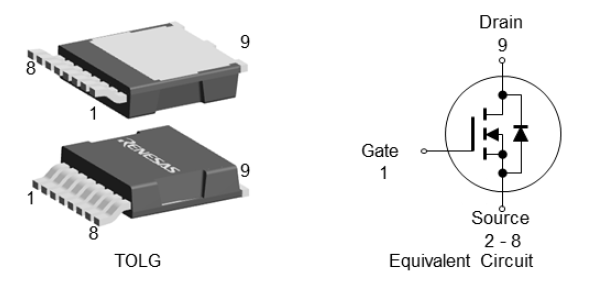

RBA300N10EHPF-5UA02 NチャネルパワーMOSFETは、REXFET-1スプリットゲート技術を適用したTOLGパッケージの製品です。 TOLGパッケージはTOLLパッケージとフットプリント互換性があり、さらにガルウィングリードを採用することで高い温度サイクル耐量を実現します。
RenesasのREXFET-1スプリットゲート技術は、低RのDS(on) と高いスイッチング性能を備え、高出力・高周波アプリケーションに最適です。
パラメータ
| 属性 | 値 |
|---|---|
| Qualification Level | Automotive |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLG |
| Gate Level | Standard |
| VDSS (Max) (V) | 100 |
| ID (A) | 340 |
| RDS (ON) (Max) @10V (mohm) | 1.5 |
| Pch (W) | 468 |
| Ciss (Typical) (pF) | 13000 |
| Qg typ (nC) | 170 |
| Series Name | REXFET-1 |
パッケージオプション
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) |
|---|---|---|
| TOLG | 9.90 x 11.70 x 2.50 | 8 |
製品比較
| RBA300N10EHPF-5UA02 | RBA250N10CHPF-4UA02 | |
| VDSS (Max) (V) | 100 | 100 |
| ID (A) | 340 | 250 |
| RDS (ON) (Max) @10V (mohm) | 1.5 | 2.4 |
| Qg typ (nC) | 170 | 190 |
| Standard Pkg. Type | TOLG | TO-263-7 / D2PAK-7 |
アプリケーション・ブロック図
 | X-in-1電気自動車ユニット 効率的なモータ制御、充電、DC/DC変換のための統合型X-in-1 EV電源システム。 |
 | 3相RISC-Vモータコントローラ 事前にプログラムされた32ビットRISC-V ASSPを備えた3相モータコントローラ。 |
 | 12V/48V EV/HEVシステム用双方向DC/DCコンバータ 12V/48VのEVおよびHEVシステムに最適な高効率双方向DC/DCコンバータです。 |
 | 2/3 輪トラクションモータ制御用の低電圧インバータ 車載用マイコンやアナログ製品を使用した、モータ制御用に設計された2/3輪車用インバータです。 |
その他アプリケーション
- 48Vバッテリーシステムとモーター駆動
- 小型トラクション（二輪車、三輪車）
- オンボードチャージャー(OBC)
- 充電ステーション
- 低電圧DC/DC
