特長
- VDSS = 150V
- 標準駆動電圧対応：VGS(th) = 2.2~3.7V
- 超低オン抵抗：RDS(on) = 3.9mΩ以下
- ID = 190A
- 低入力容量
- 低熱抵抗

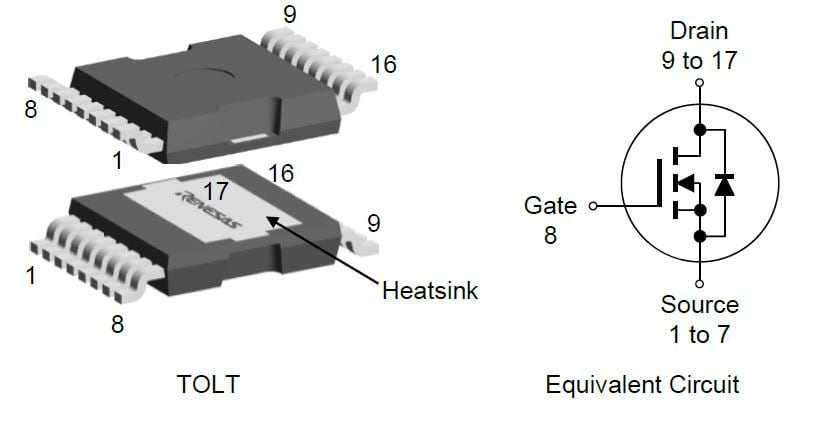

- パッケージ：TOLT
- 100%アバランチテスト済み
- AEC-Q101 準拠
- 生産部品承認プロセス（PPAP）対応可能
- 鉛フリー鉛めっき:RoHS対応
- IPC/JEDEC J-STD-020によるモイスチャーレベル1
説明
RBA190N15YAPF-6UA04 NチャネルパワーMOSFETは、REXFET-1スプリットゲート技術を採用し、TOLTパッケージで提供されます。 TOLTパッケージは、超小型で最適な熱性能を実現するトップサイド冷却を採用しています。
Renesasのスプリットゲートテクノロジーは、低RDS(on)とスイッチング能力を備え、高出力・高周波アプリケーションに最適です。
パラメータ
| 属性 | 値 |
|---|---|
| Qualification Level | Automotive |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLT |
| VDSS (Max) (V) | 150 |
| ID (A) | 190 |
| RDS (ON) (Max) @10V or 8V (mohm) | 3.9 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 3.2 |
| Pch (W) | 319 |
| Vgs (off) (Max) (V) | 3.7 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 5500 |
| Qg typ (nC) | 76 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |
パッケージオプション
| Pkg. Type | Lead Count (#) |
|---|---|
| TOLT | 16 |
アプリケーション・ブロック図
|
X-in-1電気自動車ユニット
効率的なモータ制御、充電、DC/DC変換のための統合型X-in-1 EV電源システム。
|
|
2/3 輪トラクションモータ制御用の低電圧インバータ
車載用マイコンやアナログ製品を使用した、モータ制御用に設計された2/3輪車用インバータです。
|
その他アプリケーション
- 小型トラクション（2輪車、3輪車）
- 72V〜96Vバッテリシステムとモータ駆動
- オンボード充電
- 充電ステーション
- 低電圧DC/DC
