概要

タングステン不活性ガス(TIG)溶接はガスタングステンアーク溶接とも呼ばれ、非消耗タングステン電極を使って溶接を行います。 通常、アルミニウムなどの薄い金属での高品質な溶接を行うために、さまざまな産業がTIG溶接を利用しています。 ルネサスのTIG溶接コントローラ ソリューションは完全なDC + AC/DC TIGプログラマブル溶接制御システムです。

このシステムのメリット:

  • 精密で広範囲のアーク電流を2次側上で計測
  • オゾンなど危険なガスの濃度を検出
  • ハイサイド電流測定/制御絶縁型コントローラ
  • IRマルチタッチHMI 表示、手袋装着でも操作可能
  • Wi-Fi/Bluetooth® Low Energy(LE)で接続
  • ウォーター冷却用の制御回路(小型ツールの実現)

ターゲット・アプリケーション:

  • ハイクラス230V DC + AC/DC TIG(WIG)溶接機
  • ウォーター冷却を用いた溶接機
画像

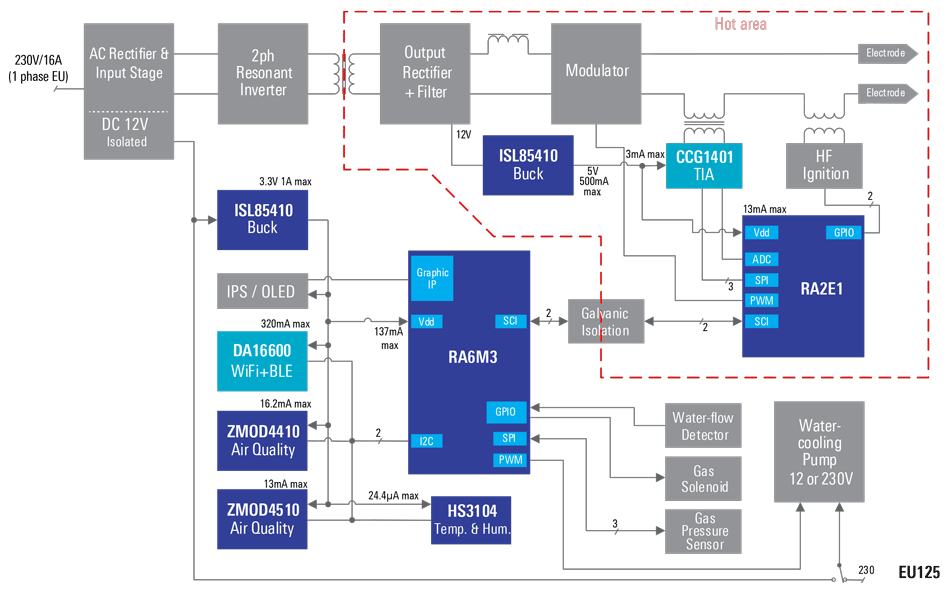

Precision TIG Welding Controller
画像
Legend for Renesas/Dialog System Diagrams



関連製品

製品 概要 主なテクニカルドキュメント 注文

降圧レギュレータ
ISL85410 広範囲のVIN 1A同期整流型降圧レギュレータ データシート 購入/サンプル

コネクティビティ
DA16600 バッテリ駆動 IoTデバイス向け超低消費電力Wi-Fi + Bluetooth®LE コンボモジュール データシート 営業お問い合わせ

デジタルガスセンサ
ZMOD4410 屋内空気質センサプラットフォーム データシート 購入/サンプル
ZMOD4510 屋外空気質センサプラットフォーム データシート 購入/サンプル

湿度センサ
HS3104 相対湿度・温度センサ データシート 購入/サンプル

インターフェース&センサ
CCG1401 トランスインピーダンスアンプ データシート 営業お問い合わせ

マイクロコントローラ
RA2E1 48MHz Arm® Cortex®-M23 エントリレベルの汎用マイクロコントローラ データシート 購入/サンプル
RA6M3 32ビット マイクロコントローラ、120MHz、高速USB、イーサネット、TFTコントローラ データシート 購入/サンプル
