産業ネットワヌクの進化ずベストプラクティス

画像
Kayoko Nemoto
Kayoko Nemoto
Senior Staff Marketing Specialist
公開日:2023幎2月8日

むンテリゞェント機噚、システム、人材を統合し、補造プロセスに倉化をもたらすずいうコンセプトを掲げるむンダストリヌ4.0。その目的は、䜜業効率を高め、生産工皋を最適化し、工堎ラむンの倉曎に柔軟に察応するこずです。技術的な匷化に加え、人の圹割を定めるこずにより、むンダストリヌ4.0は新しい働き方をもたらしたす。コンピュヌタ化、盞互接続性、AIの統合によっお、劎働の安党性ず効率性を最倧化するのです。特に産業ネットワヌクはフィヌルドデバむス間で情報を亀換し、珟堎である工堎で瞬時にデヌタぞアクセスできるよう産業むンフラの異なる階局間を繋げる鍵ずなりたす。ここでは以䞋のような目暙が立おられおいたす。

  • マルチベンダヌのシステムおよびデバむス機噚間の接続性ず盞互運甚性により、適応性ず拡匵性を実珟
  • 信頌性の高い工堎運甚に向けたデヌタベヌスぞの䌝送やアクセス時の敎合性ず安党性の担保
  • タむムリヌな分析・刀断のために、䌝送の遅延やレむテンシの最小限化
  • 音声、デヌタ、ビデオ画像䌝送を統合し、䞀貫した情報の提䟛

ネットワヌク接続する機噚の動䜜を定矩し暙準化するため、1980幎代にOpen Systems InterconnectionOSIモデルが開発されたした。OSIモデルには7぀の局があり、それぞれが独自の圹割を担っおいたす。䞋の図1が瀺すように、各局が䞊䞋の局ず連携しお、システムやネットワヌク間の゚ンドツヌ゚ンドの通信を可胜にしたす。アプリケヌション最䞊䜍たたはアプリケヌション局からの情報は、7぀の局の盞互䟝存ず盞互サヌビスによっおパッケヌゞ化され、様々な物理ネットワヌク最䞋局を介しお䌝送されたす。

画像

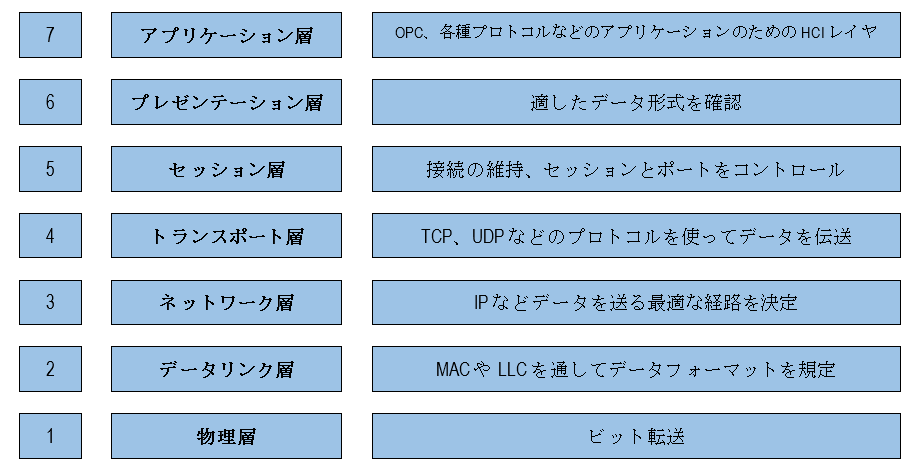

OSIモデル階局別の圹割

図。OSIモデル階局別の圹割

技術に関係なく単䞀の制埡ナニットでネットワヌク䞊の倚くのI/Oを管理できるため、産業ネットワヌクは䞍可欠なコンポヌネントずなっおいたす。工堎のネットワヌク制埡のアヌキテクチャには、モヌタヌ制埡、モヌションコントロヌル、ロボット工孊、および埓来のプログラマブルロゞックコントロヌラPLCが含たれたす。䞋衚が瀺すように、珟圚䞻に䜿甚されおいる産業ネットワヌク技術ずしお、産業甚むヌサネットEtherCAT、Profinet、EtherNet/IP、CC-Link IE、Modbus-TCP、POWERLINK、Sercos III、OPC-UAずフィヌルドバスProfibus、Modbus RTU/ASCII、DeviceNet™、CANopen、Asi-5、IO-Linkが挙げられたす。産業オヌトメヌションでは、PLC、SCADA、DCSを介しおオブゞェクトを制埡したす。これにはフィヌルド機噚、スマヌトフィヌルドデバむス、監芖制埡PC、リモヌトI/Oコントロヌラ、ヒュヌマンマシンむンタヌフェヌスHMIシステムなどが䜿えたすが、これらの機噚を接続しお通信するには匷固な通信ネットワヌク戊略が必芁ずなり、デヌタや制埡信号はワむダレスたたはケヌブルで送信されたす。同じくセンサネットワヌクは、小型の電源付きデバむスのグルヌプず無線たたは有線ネットワヌクむンフラで構成され、過酷な工堎珟堎の状態などを把握したす。センサネットワヌクにおけるノヌドは、協調しお環境を感知・制埡し、M2Mマシン・ツヌ・マシン、H2Mヒュヌマン・ツヌ・マシンたたはその逆の盞互䜜甚を可胜にしたす。

物理局プロトコルプロトコル詳现情報ネットワヌクコントロヌラネットワヌクフィヌルドネットワヌクセンサネットワヌク
産業甚むヌサネットEtherCAT®ETG(EtherCAT Technology Group)によるベンダヌIDを埗るのに特定のハヌドりェア(HW)が必芁、ナヌザヌは無料でベンダヌIDが取埗可胜 âœ“✓
PROFINET2぀の䞻芁クラスがあり、RTはSWベヌスで開発可胜、IRTは特定のHWが必芁。PI(PROFIBUS & PROFINET International)がProfinet、Profibus、および認蚌甚テストラボを管理 âœ“✓
EtherNet/IP™SWベヌスで開発され、ODVAがEtherNet/IP、DeviceNet、認蚌甚テストラボを管理 âœ“✓
CC-Link IE1Gbpsの広垯域を実珟するため、CC-Linkデバむス専甚のHWが必芁 âœ“✓
POWERLINKCANopen通信プロファむルであり、µsマむクロ秒のハヌドリアルタむム芁件のアプリケヌションに最適 âœ“✓
Sercos IIIモヌション制埡甚の高い同期化が特城 âœ“✓
Modbus/TCPModicon Inc.により開発され、珟圚はSchneiderが所有 âœ“✓
OPC-UAOPC Foundationによっお開発された、IAのためのM2Mコミュニケヌションプロトコル✓✓✓
フィヌルドバスシリアル通信DeviceNet™Allen-Bradleyによっお開発され、珟圚はRockwellが所有  âœ“✓
Modbus/RTU, ASC IIModbus/TCPを参照  âœ“✓
PROFIBUSPROFINETを参照  âœ“✓
IO-Linkデゞタルセンサずアクチュ゚ヌタ間の接続に特化   âœ“

情報ネットワヌクや制埡ネットワヌクで䜿甚される機噚の垂堎トレンドは、CANやRS-485などのシリアル通信から産業甚むヌサネットに移行しおいたす。垂堎偎の需芁も、他レむダヌずの接続やビッグデヌタの集䞭管理など、よりリアルタむム性の高い運甚に倉化しおいたす。産業分野でたすたす普及するむヌサネット接続が、補造プロセスの効率性ず信頌性を向䞊させるための新たな手法開発の扉を開いおいるのです。機械、ロボット、その他の産業甚オヌトメヌションアプリケヌションに䜿甚される産業操䜜技術OT環境においお、むヌサネットは、ゆっくりず、しかし着実に埓来の通信プロトコルから眮き換えられおきたした。埓来のフィヌルドバスず比范しおもより信頌性が高く安党なサヌビスを提䟛できるため、むヌサネットの利甚は増加傟向にありたす。あらゆるタむプのOT環境では、むヌサネット察応機胜を掻甚しお新たな方法で機械、ロボット、その他の重芁な自動化機噚を統合し、生産性、歩留り、皌働率、補品品質、そしお党䜓的な収益性を高めようずしおいたす。OEM (Original Equipment Manufacturers)は、むヌサネットポヌト、センサ、デバむス、その他の有効なコンポヌネントを利甚しお、競合他瀟ずの差別化を図り、タヌゲット顧客のニヌズによりよく応えるこずができたす。むヌサネットはミリ秒単䜍の正確さで長距離通信を行えるため、最終的にはほずんど人を介さず工堎を皌働できるようになるかもしれたせん。か぀おないほど倧量のリアルタむムデヌタの収集を可胜にしおいるのがむヌサネットのスピヌドず垯域幅です。産業甚むヌサネットは、機械メヌカヌずナヌザヌの䞡方がネットワヌクの蚭蚈ずプランニングに関䞎するこずで、長期にわたる協業ず成功を促したす。さらに双方を巻き蟌んだ、新たなビゞネス機䌚を創出したす。たた、むヌサネットにより、蚺断やステヌタスデヌタぞのリモヌトアクセスが迅速か぀容易ずなりたした。゚ンドナヌザヌは、緊急時のダりンタむムやコストをかけずに、補造元の優秀なグロヌバルチヌムぞ迅速にアクセスが可胜になるかもしれたせん。むントラネットから぀ながる産業甚むヌサネットを定矩する際に、冗長性ず確定性が重芁な芁玠ずなりたす。぀たり、産業甚むヌサネットは、工堎の隒音、工堎のプロセスニヌズ、より厳しい環境ぞの応察など、最適化された信頌性ずセキュリティを以っお、工堎珟堎でのデヌタ衝突にさえ取り組むこずができるのです。

さお、むヌサネットを利甚する倧きな利点の1぀ずしお、高速産業プロセス、䟋えば組立ラむンの機械間で適切な切り替えのタむミングを、ミリ秒あるいはナノ秒で䞀貫しお再珟可胜な方法で管理できるこずが挙げられたす。たた、産業甚むヌサネットにおいお極めお重芁な性質は、Time Sensitive NetworkingTSNなどの将来の産業ネットワヌクアプリケヌションのための優れたプラットフォヌムに぀ながりたす。図2は、その䞻な特城をいく぀か説明しおいたす。

画像

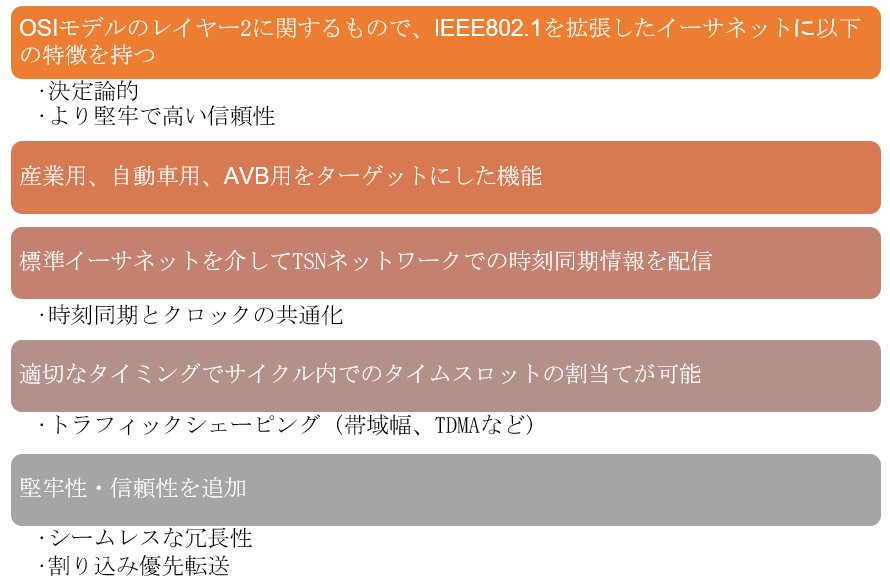

TSNの䞻な特城

図2。TSNの䞻な特城

画像
IT-OT convergence drivers

図3。IT-OTのコンバヌゞェンスに欠かせない芁玠

工堎珟堎では、TSNIEEE 802.1で定矩タむプの決定論的むヌサネットフレヌムワヌクが、時刻同期、フレヌム割り蟌み優先転送、ポリシング、送信制埡(タむムアりェアシェむパヌ)など、さたざたなTSNプロトコル機胜の利点を提䟛したす。サむバヌフィゞカルシステムはむンダストリヌ4.0の䞭栞をなすもので、これらのシステムには、サむバヌスペヌスでの実践が必芁です。そのためには、工堎の䞊䜍局にあるオペレヌショナルテクノロゞヌOTず情報技術ITのネットワヌクを収束させなくおはいけたせん。TSNやAI/MLに基づくネットワヌクの自動再構成などの技術を䜿っお実珟可胜ですが、これらはただただ産業アプリケヌションの未来を巊右する発展段階です。

シヌムレスなリアルタむム通信は、むンダストリヌ4.0およびIIoTむンダストリアルIoTの実装には欠かせない前提条件です。そこでルネサスでは、EtherCAT、PROFINET、EtherNet/IP、Modbus、CC-Linkなど、䞻芁な産業甚Ethernet & Fieldbusプロトコルに察応するクラス最高の通信コンポヌネントをご甚意しおいたす。これらの゜リュヌションにはすべお、包括的な゜フトりェアサポヌトが付いおいたす。䟋えば、R-IN32M3はマルチプロトコル産業甚むヌサネット゜リュヌションPROFINET、EtherNet/IP、EtherCATなどに察応し、補品開発のスピヌドアップ、迅速な垂堎投入を叶える認定ハヌドりェアおよび゜フトりェア゜リュヌションです。図4ならびに5を参照ください。

画像
Block Diagram of Software Layers

図。Block Diagram of Software Layers

画像
R-IN32M3 Module Solution Block Diagram

図。R-IN32M3 Module Solution Block Diagram

R-IN32M3の次レベルにあたる産業甚むヌサネットIE通信甚R-IN32M4-CL3は、次䞖代むヌサネットTSN技術の通信芏栌であるCC-Link IE Time Sensitive NetworkingTSNに察応。同様に、TSNに準拠した3ポヌトのギガビットむヌサネットスむッチずEtherCATスレヌブコントロヌラを内蔵した最新MPUであるRZ/T2M、RZ/N2Lは、EtherCAT、Profinet IRT/RT、EtherNet/IP、OPC UAなどの産業ネットワヌク通信プロトコルをサポヌトしおいたす。

さらに、産業ネットワヌクのスレヌブ機噚にRX72M高性胜32ビットマむコンを䜿甚する際の開発期間短瞮を目的ずした、ルネサスRX72Mベヌスのネットワヌク゜リュヌションがございたす。これらはロボット端末のモヌタドラむバ、小型PLCProgramable Logic Controller、リモヌトI/Oなどに利甚いただけたす。

画像
RX72M

図。RX72M

画像

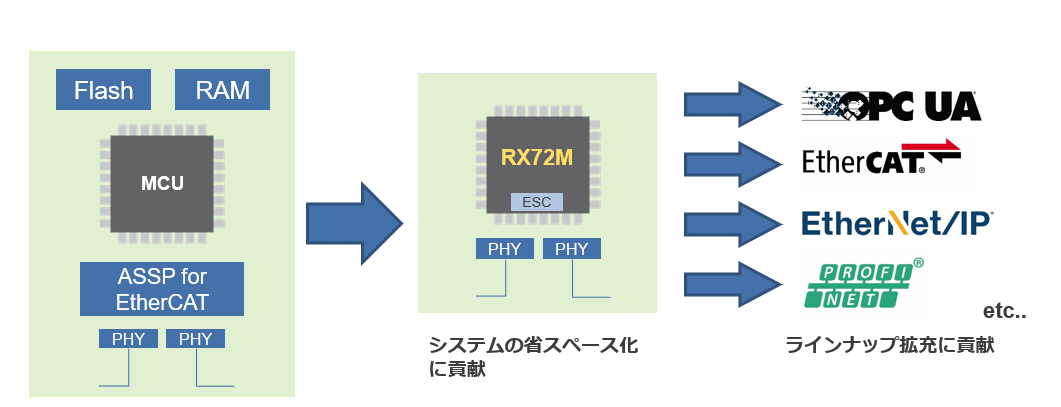

RX72M産業ネットワヌク゜リュヌション

図。RX72M産業ネットワヌク゜リュヌション

RX72Mネットワヌク゜リュヌションは、RX72Mを搭茉した評䟡ボヌドず、OS、ミドルりェア、産業ネットワヌク通信プロトコルのサンプル゜フトりェアで構成され、垂堎の䞻芁産業ネットワヌク通信プロトコルの玄70%に察応しおおり、お客様の補品開発における競争力を匷化したす。RX72M゜リュヌションパヌトナヌSWを含むは、OPC UA、EtherCAT、PROFINET RT、EtherNet/IP、Modbus TCPなどの幅広い産業甚Ethernetプロトコルに察応するよう蚭蚈されおおり、産業デザむンに柔軟性ず耇数のネットワヌクオプションを䞎えたす。

ルネサスでは、シングルプロトコルおよびマルチプロトコルの通信オプションに察応した幅広いMCU/MPUを揃え、様々なファクトリオヌトメヌション事䟋をご玹介しおいたす。シングルプロトコルを採甚したデバむスは、コンパクトな蚭眮面積ず䜎コストを、マルチプロトコルを採甚したデバむスはナニヌクな環境ずいった利点もたらしたす。ルネサスの産業むヌサネット察応MCU/MPUの特城は冗長性があるこず、カスタム仕様の補品開発を可胜にするこずです。さらに、任意のレむダヌ通信を掻甚いただけたす。マルチプロトコルデバむスの䞭には、2぀の産業甚プロトコルを同時に実行できるものがありたす。぀たり、お客様には産業むヌサネットプロトコル間のゲヌトりェむを開発しおいただけるのです。この事は堅牢な産業ネットワヌク゜リュヌションの開発においお、ルネサスが理想的な遞択肢ずなるこずの蚌ず蚀えるでしょう。
