特長
- CPU：G3Kコア、最大80MHz
- 電圧：3V～5.5V
- パッケージ：48～176ピン LFQFP
- メモリ：SRAM最大192KB、プログラムフラッシュ最大2MB
- タイマ：32ビットタイマ（ch） x 8、16ビットタイマ（ch） x 48、ウォッチドッグタイマ（ch）x 2、OSタイマ x 1ch
- PWM：PWM出力 x 72、3相PWM出力機能
- アナログ機能：10ビットA/Dコンバータ（ch）x 4、12ビット A/D コンバータ（ch）x 91
- オンチップオシレータ周波数 （MHz）：8MHz、低速：240kHz
- その他：PLL、RTC、パワーオンリセット 、低電圧検出

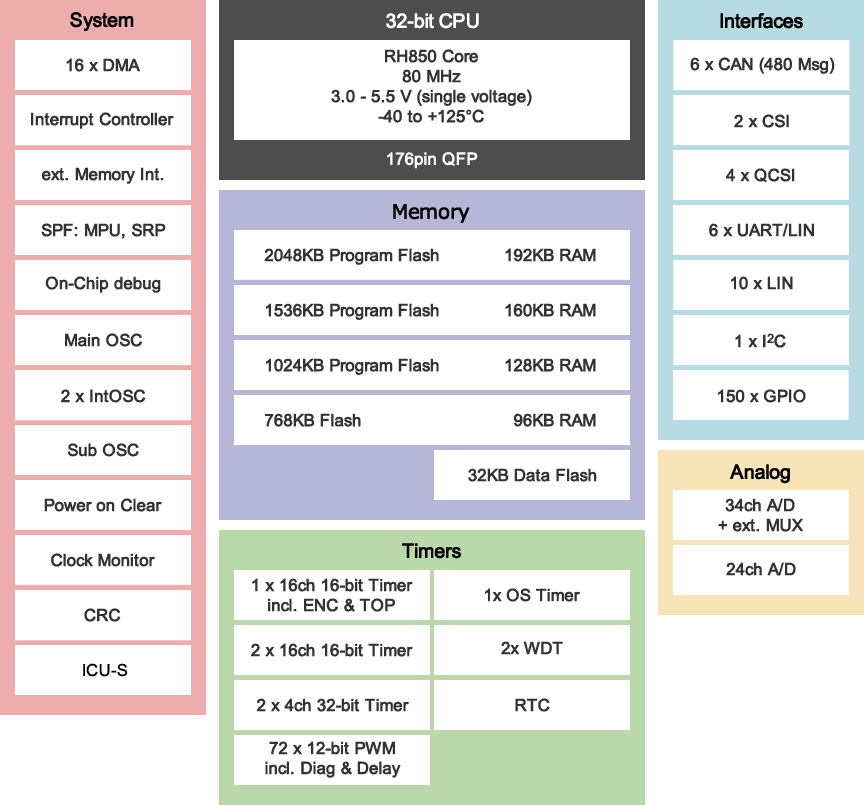

説明
RH850/F1Lは自動車電装のボディアプリケーション用に設計されたシングルチップマイコンでRH850/F1ｘシリーズの1グループです。低消費電 力化を実現しつつ、内蔵フラッシュメモリは256 KBから2 MB、パッケージは48 ピンから176 ピンまで広範な領域をカバーします。
パラメータ
| 属性 | 値 |
|---|---|
| Main CPU | G3K |
| Program Memory (KB) | 256, 384, 512, 768, 1024, 1536, 2048 |
| RAM (KB) | 32, 48, 64, 96, 128, 160, 192 |
| Supply Voltage (V) | 3 - 5.5 |
| I/O Ports | 33, 49, 65, 81, 120, 150 |
| DRAM I/F | No |
| 3D GPU | No |
| Temp. Range (°C) | -40 to +85, -40 to +105, -40 to +125 |
| Ethernet speed | No |
| Ethernet (ch) | 0 |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 0 / 0 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| PCI Express (generation and ch) | No |
| SCI or UART (ch) | 0 |
| SPI (ch) | 2, 4, 5, 6 |
| I2C (#) | 1 |
| CAN (ch) | 1, 3, 4, 6 |
| CAN-FD (ch) | 0 |
| Wireless | No |
| SDHI (ch) | 0 |
| PWM Output (pin#) | 0 |
| 32-Bit Timer (ch) | 4, 8 |
| 16-Bit Timer (ch) (#) | 16, 32, 48 |
| 8-Bit Timer (ch) | 0 |
| Standby operable timer | No |
| Asynchronous General Purpose Timer / Interval Timer (ch) | 0 |
| 16-Bit A/D Converter (ch) | 0 |
| 14-Bit A/D Converter (ch) | 0 |
| 12-Bit A/D Converter (ch) | 12, 21, 25, 36, 48, 60, 91 |
| 10-Bit A/D Converter (ch) | 4 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 0 |
| 10-Bit D/A Converter (ch) (#) | 0 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Graphics LCD Controller | No |
| MIPI Interfaces (CSI) (ch) | 0 |
| Image Codec | No |
| Segment LCD Controller | No |
| Security & Encryption | No, Yes |
