RTP100E005G1FL

NEW アクティブ

100V 5mΩ E-Mode GaN FET in 3.3 × 3.3mm FCLGA Package

ご購入

特長

  • Ultra-fast switching e-mode GaN HEMT
  • JEDEC-qualified GaN technology
  • Silicon-compatible package footprint for easy design migration
  • Low 5mΩ typical on-resistance
  • Zero reverse recovery charge (Qrr)
  • Low gate charge and output charge for improved efficiency
低電圧GaNパワーディスクリート内の他の製品を探す

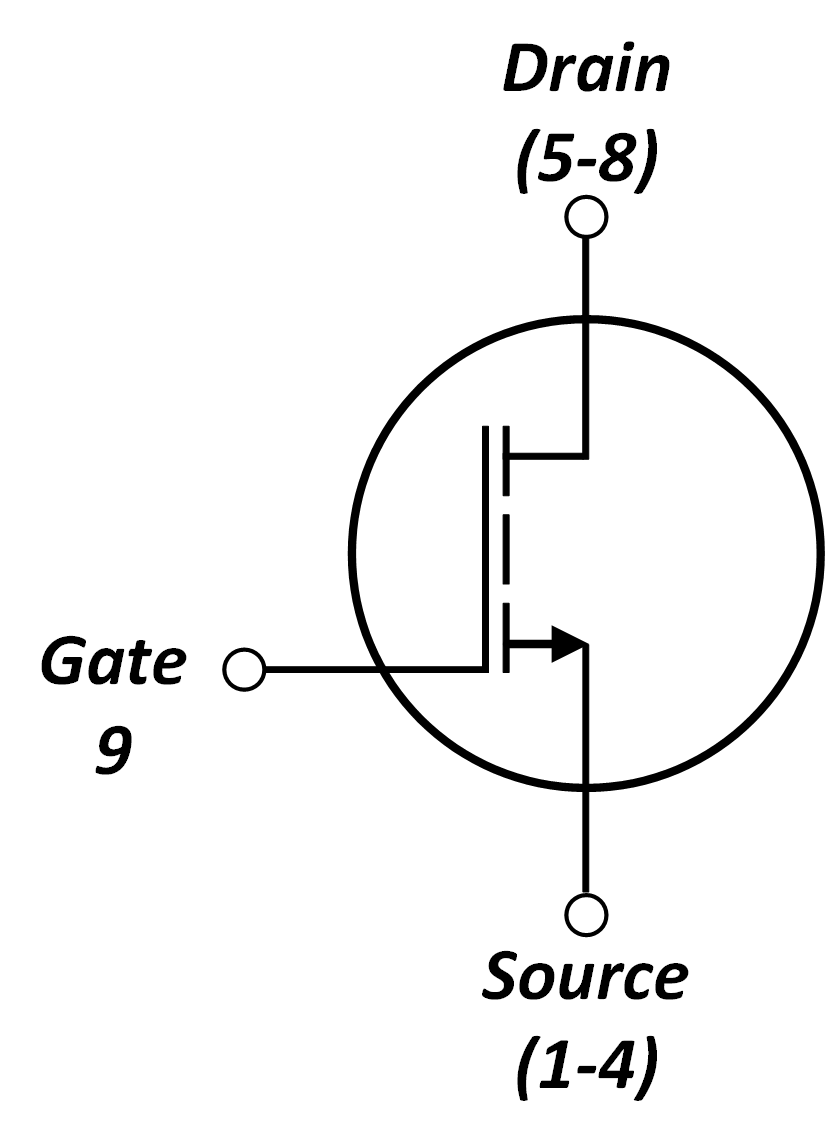

Schematic symbol for the RTP100E005G1FL enhancement-mode GaN FET showing Gate pin 9, Source pins 1-4, and Drain pins 5-8

説明

The RTP100E005G1FL is a 100V, 5mΩ enhancement-mode (e-mode) gallium nitride (GaN) FET built on Renesas' Gen 1 REXGaN® platform and housed in a compact 3.3mm × 3.3mm FCLGA package. Utilizing advanced packaging technology, it combines ultra-fast switching performance with enhanced thermal characteristics to enable high-efficiency, high-power-density designs. Its silicon-compatible footprint simplifies migration from traditional silicon MOSFETs to GaN technology, helping reduce development time, system size, and overall power losses.

パラメータ

属性値
Blocking CapabilityUni-Directional Switch
Qualification LevelStandard
Vds min (V)100
V(TR)DSS max (V)120
RDSON (Typ) (mΩ)5
RDSON (max) (mΩ)6.5
Vth typ (V)1.2
Id max @ 25°C (A)17
Qg typ (nC)5.2
Qoss (nC)24.2
Ron * Qoss (FOM)121
Ciss (Typical) (pF)862
Coss (Typical) (pF)317
Mounting TypeSurface Mount
Temp. Range (°C)-40 to +150°C

パッケージオプション

Pkg. TypePkg. Dimensions (mm)Lead Count (#)Pitch (mm)
FCLGA3.3 x 3.3 x 0.90290.65

製品比較

3D illustration featuring top and bottom views of FCLGA IC chip package with 9 lead count.
3D illustration featuring top and bottom views of FCLGA IC chip package with 8 lead count.
RTP100E005G1FLRTP100E2P6G1FL
RDSON (Typ) (mΩ)52.6
Theta-JA (°C/W)4529.4
IDS (A) @ Ta = 25°C1730
IDS (A) @ Tc = 25°C59109
Qoss (nC)24.246
Qg typ (nC)5.29.4
Pkg. TypeFCLGAFCLGA
Pkg. Dimensions (mm)3.3 x 3.3 x 0.9025.0 x 6.0 x 0.902

アプリケーション・ブロック図

Humanoid battery management system block diagram features cell balancing and monitoring, charge and discharge protection, pack voltage and current sensing, battery pack control, communications, auxiliary power, and active cooling.
ヒューマノイド用バッテリマネジメントシステム
安全なリアルタイムの電力管理、保護機能、およびバッテリ状態制御を実現する、ヒューマノイドロボット向け統合BMS。
DC servo block diagram features advanced motor control algorithms executed by the motor control MCU and reliable EtherCAT communication.
DCサーボ
応答性の高いフィードバックとEtherCAT対応の産業用モータ制御を備えた高精度DCサーボです。
Single-stage DAB-based solar microinverter block diagram leverages an Arm Cortex MCU and GaN bi-directional switch with low on‑state resistance and low switching capacitances.
シングルステージDAB方式ソーラーマイクロインバータ
本システムは、GaN (窒化ガリウム) ベースのマイクロインバータにより、500Wの高密度かつ高効率な電力を供給します
Interactive block diagram of the UAV system features AI vision, precision motor control, and smart battery management.
無人航空機 (UAV)
AIビジョン、精密なモータ制御、スマートバッテリ管理を備えたUAVシステム。
Grid-connected solar micro inverter block diagram features a 240MHz MCU with high-resolution PWM, MOSFETs, drivers, and optical coupled isolation amplifier.
グリッド接続ソーラーマイクロインバータ
高性能MCU、MOSFET、ドライバを搭載したグリッド接続ユニットを備えたソーラーマイクロインバータシステム。
The 3-phase motor controller block diagram features a cost-optimized ISC-V 32MHz 32-bit ASSP and supports motor sizes from 12V to 100V.
3相RISC-Vモータコントローラ
事前にプログラムされた32ビットRISC-V ASSPを備えた3相モータコントローラ。

その他アプリケーション

  • 48V Intermediate Bus Converters for Telecom and AI Data Centers
  • Synchronous Rectification and DC/DC Converters
  • Battery-Powered Tools
  • Class-D Audio Amplifiers
  • Energy Storage Systems
  • 48V Servo Drive
  • Robotics Systems
