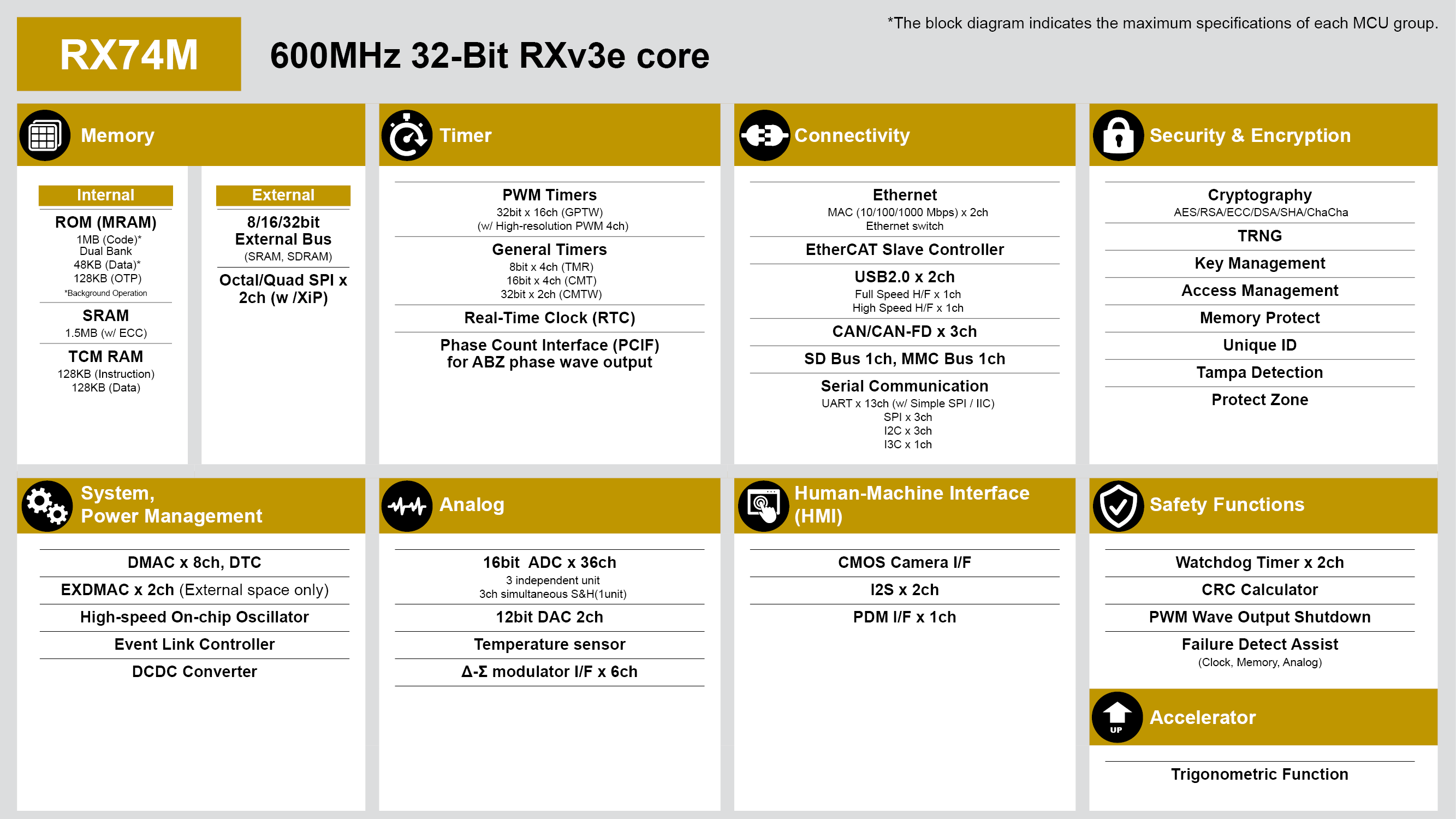

特長
- 600MHz動作 RXv3eコア（6.01 CoreMark/MHz*）、倍精度FPU、割り込み応答を高速化するレジスタ一括退避機能
- *RXv3eコアの代表値
- 動作電圧：1.62V～3.63V （システム、USB、およびアナログ電源を分離可能）
- 接合部温度（Tj）：-40°C～125°C
- 大容量メモリ：1MBコードMRAM（デュアルバンク）、48KBデータMRAM、1.5MB ECC対応SRAM
- 外部の8ビットフラッシュおよびRAMからのXiP（eXecute-in-Place）に対応し、オンザフライ復号をサポート

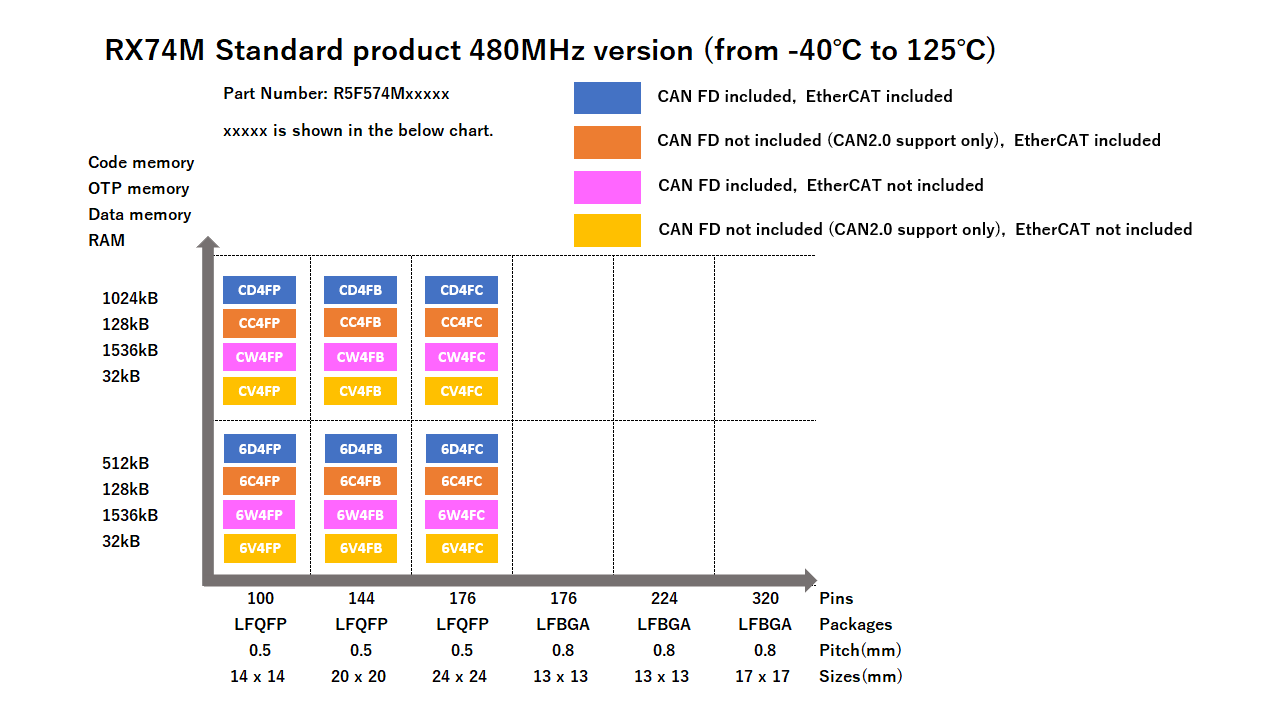

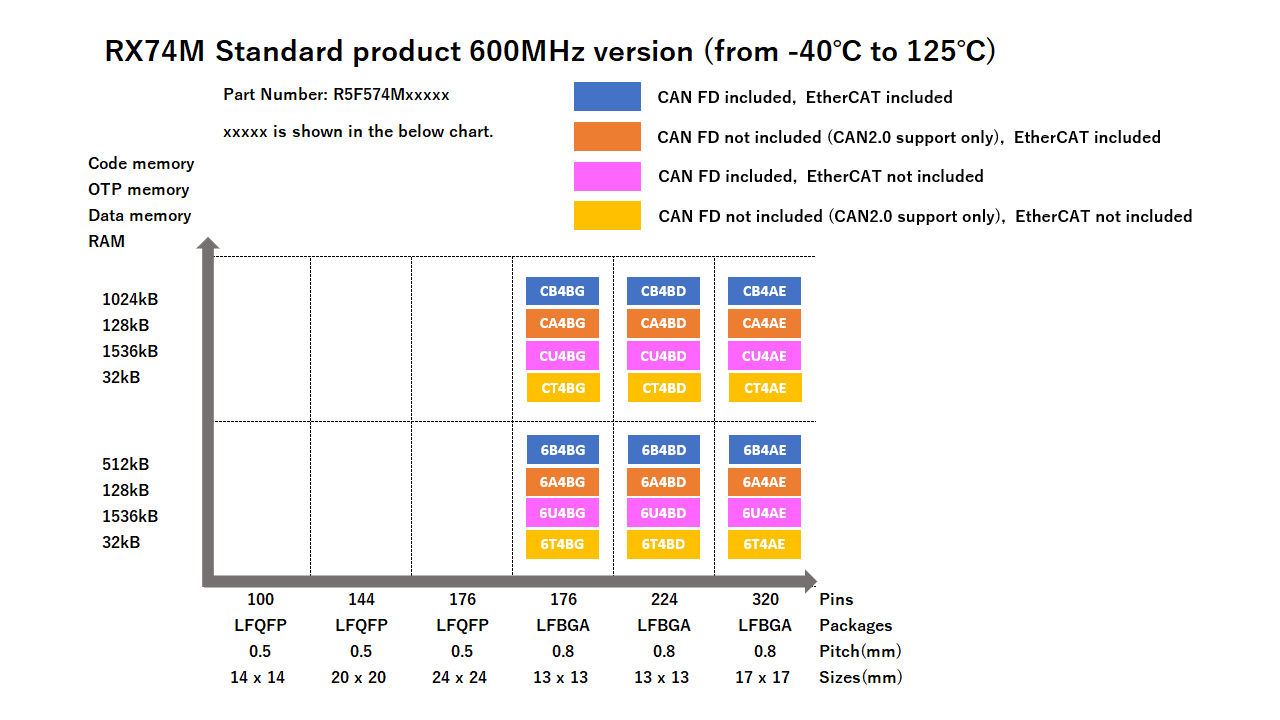

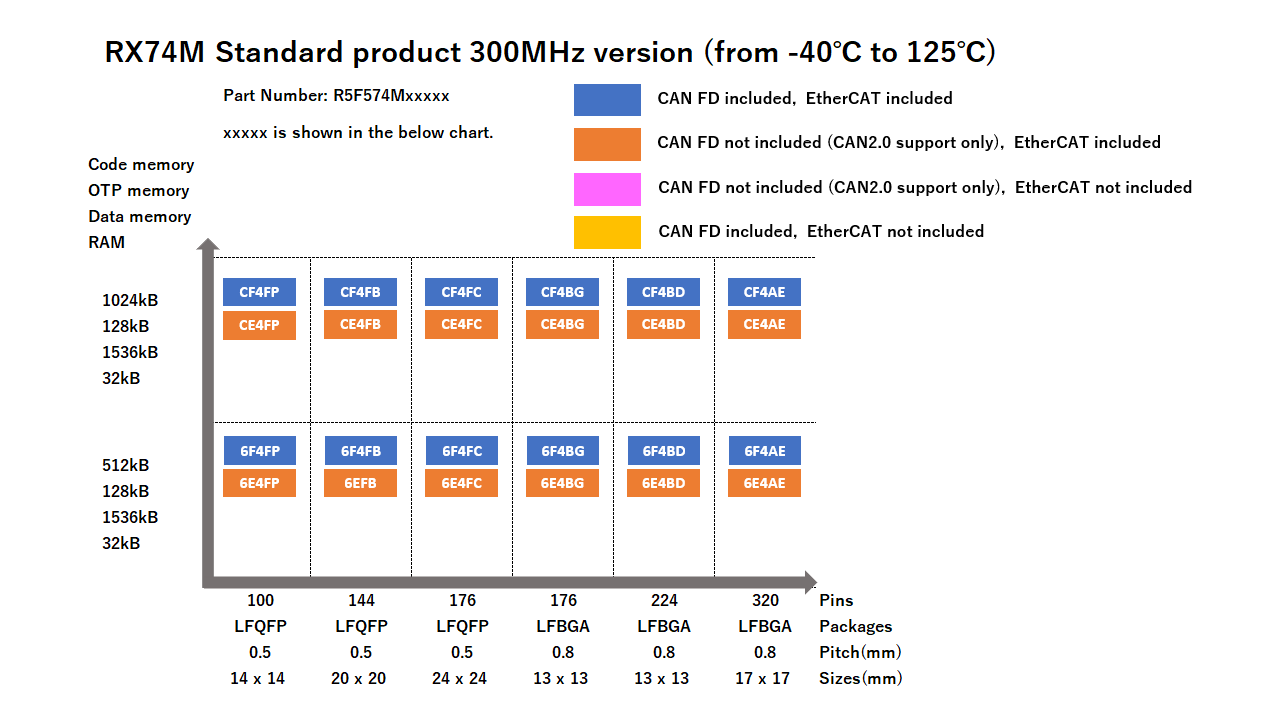

- パッケージ：100/144/176ピンQFP、176/224/320ピンBGA
- 最大197本の入出力ポート
- EtherCATスレーブコントローラ内蔵
- 2チャネルGigabit EtherMAC、Ethernet TSN対応インテリジェントL3 Ethernetスイッチ
- SDホストインタフェース（SDメモリカード／SDIO、1ビットまたは4ビットSDバスをサポート）
- USB 2.0ホスト／ファンクション／OTG（ハイスピード（480Mbps）、フルスピード（12Mbps）、ロースピード（1.5Mbps）に対応）
- CAN FD（ISO 11898-1-2015準拠、最大150Mbps転送対応）
- その他各種通信インタフェース（SCI、I3C、I2Sなど）
- 32ビット汎用PWMタイマ、8ビットPWMタイマ、16ビット／32ビットコンペアマッチタイマ、RTC
- 200MHz PWM制御および高分解能PWM
- 16ビットA/Dコンバータ、12ビットD/Aコンバータ、温度センサ
- AES、ChaCha2.0、RSA、ECC、SHA512、およびSHA3-512の各種暗号化エンジン、改ざん検知機能、プロテクトゾーン機能
説明
RX74Mグループマイコンは、高度な産業オートメーション（IA）およびファクトリオートメーション（FA）アプリケーション向けに開発された、RXシリーズ最高性能の産業ネットワーク向けMCUです。 22nmプロセス技術を採用し、最大600MHzで動作する高性能RXv3eコア、大容量メモリ、および最適化されたバスアーキテクチャを組み合わせることで、高速リアルタイム処理を実現します。
EtherCAT、Time-Sensitive Networking（TSN）、Gigabit Ethernet、およびEthernetスイッチ機能を統合し、同期通信を実現するとともに、高度な産業Ethernetプロトコルに対応します。 Protect Zone機能により、MCU内部でセキュア領域と非セキュア領域を分離し、システムセキュリティを強化します。
RX72Mと比較して、処理性能、ネットワーク性能、およびセキュリティ性能が向上しています。 高性能な演算処理、産業ネットワーク機能、およびセキュリティ機能を1チップに統合することで、システム設計を簡素化し、開発工数の削減に貢献します。 RX74Mは、工作機械、製造装置、産業用ロボットをはじめとするハイエンドIA/FAシステムに最適です。
パラメータ
| 属性 | 値 |
|---|---|
| Main CPU | RXv3e |
| Program Memory (KB) | 512, 1024 |
| RAM (KB) | 1536 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray) |
| Supply Voltage (V) | 1.62 - 3.63 |
| I/O Ports | 75, 103, 123, 162, 200 |
| DRAM I/F | No, SDRAM I/F |
| Temp. Range (°C) | Tj = -40 to +125 |
| Operating Freq (Max) (MHz) | 300, 480, 600 |
| Ethernet speed | 10M/100M, 10M/100M/1G |
| Ethernet (ch) | 2 |
| EtherCat (ch) (#) | 0, 2 |
| USB FS (host ch/device ch) | ( 1 / 1 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ), ( 1 / 1 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 11, 13 |
| SPI (ch) | 16 |
| I2C (#) | 15, 16 |
| CAN (ch) | 3 |
| CAN-FD (ch) | 0, 3 |
| Wireless | No |
| SDHI (ch) | 1 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 34 |
| 32-Bit Timer (ch) | 16, 17 |
| 16-Bit Timer (ch) (#) | 4 |
| 8-Bit Timer (ch) | 4 |
| Standby operable timer | No |
| 12-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 1, 2 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID, AES, RSA, CHA-CHA20, ECC, SHA-1, SHA-2, SHA-3, HMAC, TRNG, Protect Zone |
製品比較
 |  | | |
| RX74M | RX72M | RX74N | |
| Main CPU | RXv3e | RXv3 | RXv3e |
| Operating Freq (Max) (MHz) | 300, 480, 600 | 240 | 300, 480, 600 |
| Program Memory (KB) | 512 | 2048, 4096 | 512, 1024 |
| RAM (KB) | 1536 | 1024 | 1536 |
| Ethernet speed | 10M/100M, 10M/100M/1G | 10M/100M | 10M/100M, 10M/100M/1G |
| Ethernet (ch) | 2 | 2 | 1 |
| EtherCat (ch) (#) | 0, 2 | 2 | 0 |
| Lead Count (#) | 100, 144, 176, 224, 320 | 100, 144, 176, 224 | 100, 144, 176, 224, 320 |
| I/O Ports | 75, 103, 123, 162, 200 | 73, 112, 137, 183 | 75, 103, 123, 162, 200 |
アプリケーション・ブロック図
 | 磁気浮上 (Maglev) コンベヤシステム 非接触型磁気浮上コンベヤは、スマートファクトリにおいて、正確な位置追従、同期動作、および効率的な電力供給を実現します。 |
 | 小型産業用ロボットのレゾルバモータ制御 コンパクトなロボットシステムは、正確なモーションコントロール、堅牢な設計、開発時間の短縮を実現します。 |
 | EtherCATおよびCAN接続を備えたマスフローコントローラ マスフローコントローラ (MFC) は、半導体製造装置や産業用バーナーなどの用途でガス流量を測定・制御します。 |
その他アプリケーション
- 産業オートメーション
- ACサーボ
- ロボット
- Micro PLC
- 汎用インバータ
- モーションコントローラ
- リモートI/O
