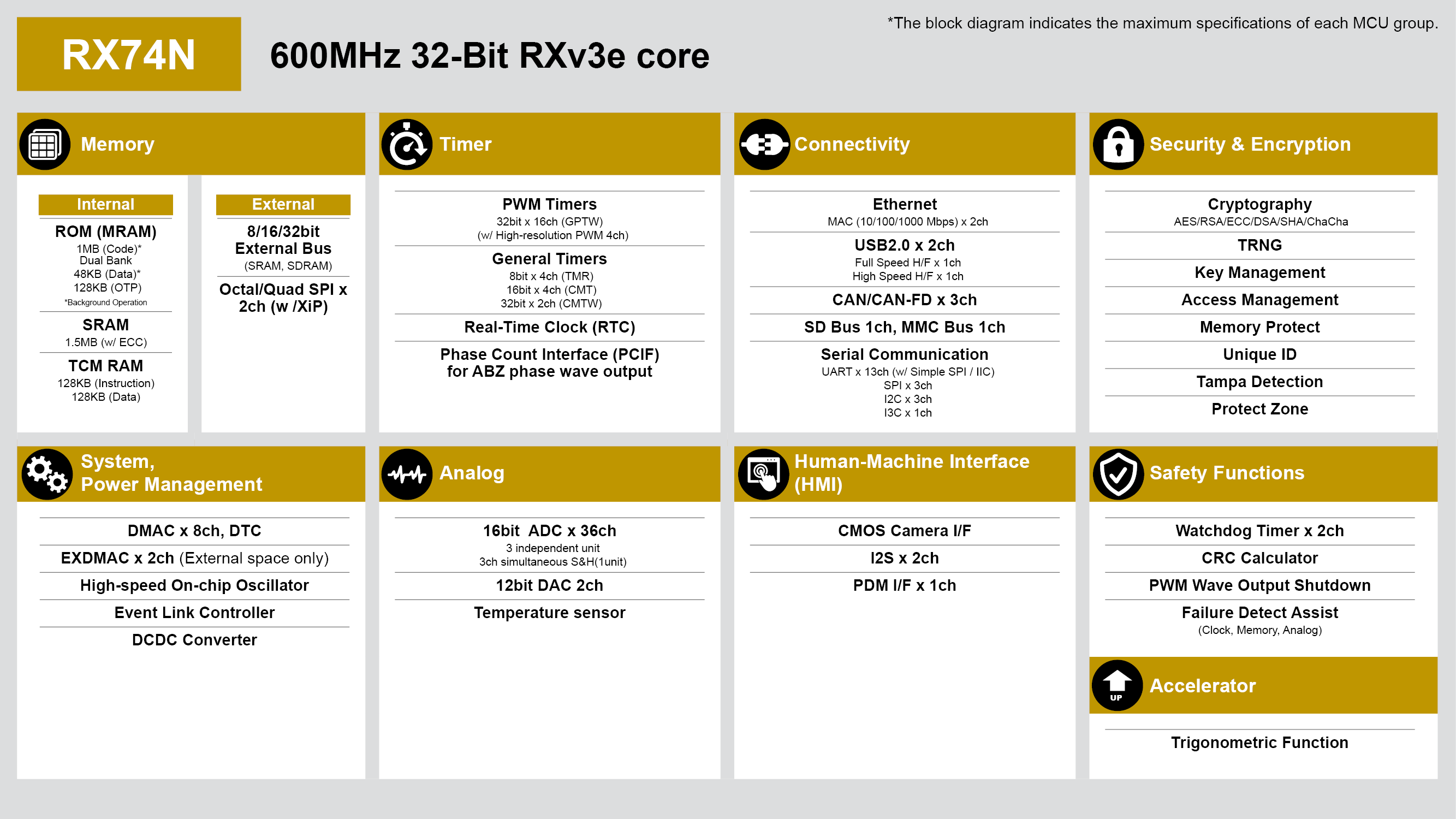

特長
- 600MHz動作 RXv3eコア（6.01 CoreMark/MHz*）、倍精度FPU、割り込み応答を高速化するレジスタ一括退避機能
- *RXv3eコアの代表値
- 動作電圧：1.62V～3.63V（システム、USB、およびアナログ電源を分離可能）
- 接合部温度（Tj）：-40°C～125°C
- 大容量メモリ：1MBコードMRAM（デュアルバンク）、48KBデータMRAM、1.5MB ECC対応SRAM
- 外部の8ビットフラッシュおよびRAMからのXiP（eXecute-in-Place）に対応し、オンザフライ復号をサポート

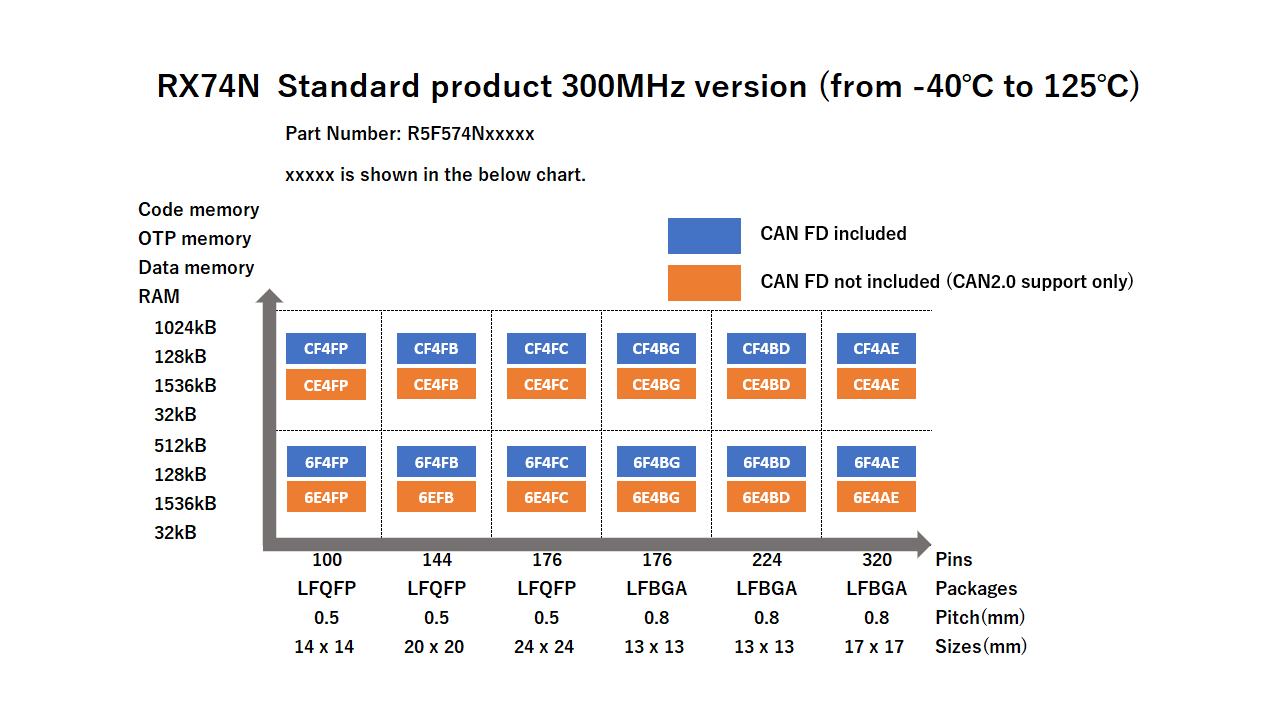

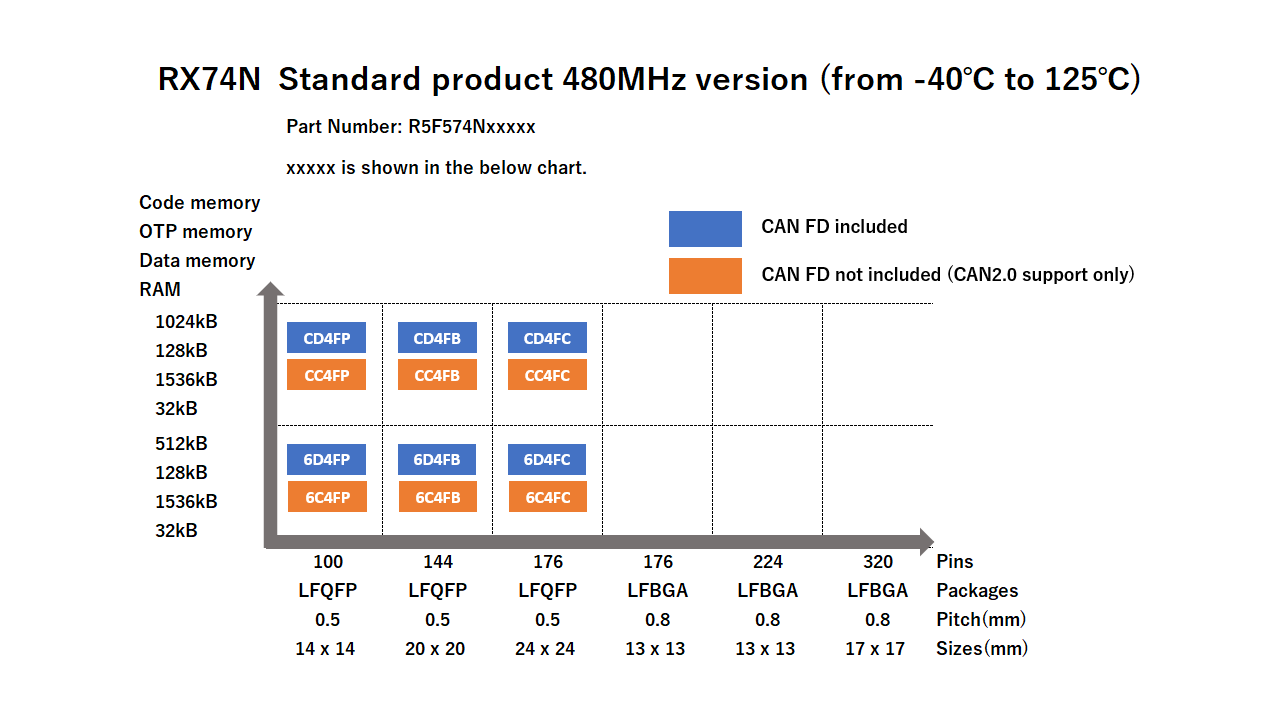

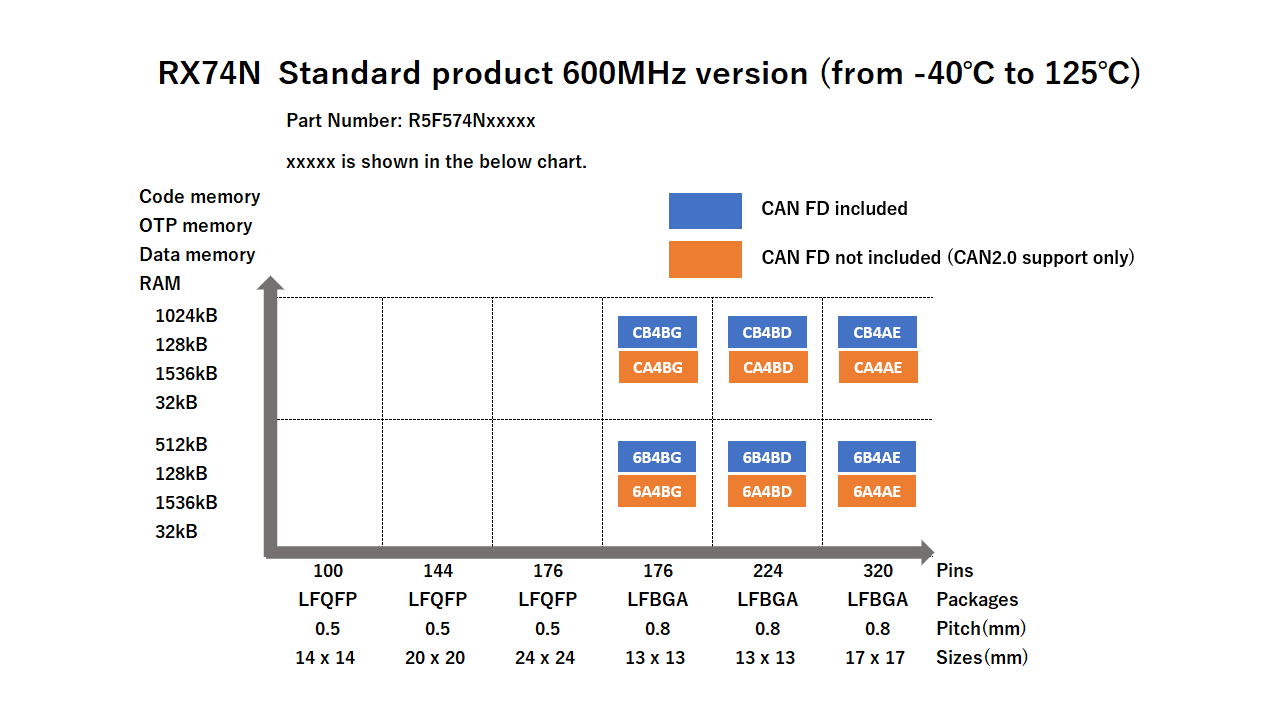

- パッケージ：100/144/176ピンQFP、176/224/320ピンBGA
- 最大197本の入出力ポート
- SDホストインタフェース（SDメモリカード／SDIO、1ビットまたは4ビットSDバスをサポート）
- USB 2.0 ホスト／ファンクション／OTG（ハイスピード（480Mbps）、フルスピード（12Mbps）、ロースピード（1.5Mbps）に対応）
- CAN FD（ISO 11898-1-2015準拠、最大150Mbps転送対応）
- その他各種通信インタフェース（SCI、I3C、I2Sなど）
- 32ビット汎用PWMタイマ、8ビットPWMタイマ、16ビット／32ビットコンペアマッチタイマ、RTC
- 200MHz PWM制御および高分解能PWM
- 16ビットA/Dコンバータ、12ビットD/Aコンバータ、温度センサ
- AES、ChaCha2.0、RSA、ECC、SHA512、およびSHA3-512の各種暗号化エンジン、改ざん検知機能、プロテクトゾーン機能
説明
RX74Nグループマイコンは、産業オートメーション、ビルディングオートメーション、およびエネルギーマネジメントの各アプリケーション向けに設計された、RXファミリ最高性能のMCUです。 22nmプロセス技術を採用し、最大600MHzで動作する高性能RXv3eコア、大容量メモリ、および最適化されたバスアーキテクチャを組み合わせることで、高速かつ効率的な処理を実現します。
ギガビットイーサネット接続機能と豊富な周辺機能を統合し、より幅広い産業用組み込みシステムおよびコネクテッドデバイスに必要な柔軟性を提供します。 Protect Zoneと高度なセキュリティ機能により、コネクテッド産業アプリケーションのシステムセキュリティをさらに強化します。
RX72Nと比較して、RX74Nは処理性能が向上し、システム機能が強化されています。 高性能な演算処理、産業ネットワーク機能、およびセキュリティ機能を1チップに統合することで、システム設計を簡素化し、開発工数の削減に貢献します。 RX74Nは、スマートメータ、パワーコンディショナ、ACサーボ、ロボット、HVACコントローラなど、幅広い産業用途に最適です。
パラメータ
| 属性 | 値 |
|---|---|
| Main CPU | RXv3e |
| Program Memory (KB) | 512, 1024 |
| RAM (KB) | 1536 |
| Carrier Type | Full Carton (Tray), Full Tray (Tray) |
| Supply Voltage (V) | 1.62 - 3.63 |
| I/O Ports | 75, 103, 123, 162, 200 |
| DRAM I/F | No, SDRAM I/F |
| Temp. Range (°C) | Tj = -40 to +125 |
| Operating Freq (Max) (MHz) | 300, 480, 600 |
| Ethernet speed | 10M/100M, 10M/100M/1G |
| Ethernet (ch) | 1 |
| EtherCat (ch) (#) | 0 |
| USB FS (host ch/device ch) | ( 1 / 1 ) |
| USB HS (host ch/device ch) | ( 0 / 0 ), ( 1 / 1 ) |
| USB SS (host ch/device ch) | ( 0 / 0 ) |
| SCI or UART (ch) | 11, 13 |
| SPI (ch) | 16 |
| I2C (#) | 15, 16 |
| CAN (ch) | 3 |
| CAN-FD (ch) | 0, 3 |
| Wireless | No |
| SDHI (ch) | 1 |
| High Resolution Output Timer | No |
| PWM Output (pin#) | 34 |
| 32-Bit Timer (ch) | 16, 17 |
| 16-Bit Timer (ch) (#) | 4 |
| 8-Bit Timer (ch) | 4 |
| Standby operable timer | No |
| 12-Bit A/D Converter (ch) | 0 |
| 24-Bit Sigma-Delta A/D Converter (ch) | 0 |
| 16-Bit D/A Converter (ch) | 0 |
| 12-Bit D/A Converter (ch) | 1, 2 |
| 8-Bit D/A Converter (ch) | 0 |
| Capacitive Touch Sensing Unit (ch) | 0 |
| Segment LCD Controller | No |
| Security & Encryption | Unique ID, AES, RSA, CHA-CHA20, ECC, SHA-1, SHA-2, SHA-3, HMAC, TRNG, Protect Zone |
製品比較
 |  | | |
| RX74N | RX72N | RX74M | |
| Main CPU | RXv3e | RXv3 | RXv3e |
| Operating Freq (Max) (MHz) | 300, 480, 600 | 240 | 300, 480, 600 |
| Program Memory (KB) | 512, 1024 | 2048, 4096 | 512 |
| RAM (KB) | 1536 | 1024 | 1536 |
| Ethernet speed | 10M/100M, 10M/100M/1G | 10M/100M | 10M/100M, 10M/100M/1G |
| Ethernet (ch) | 1 | 1, 2 | 2 |
| EtherCat (ch) (#) | 0 | 0 | 0, 2 |
| Lead Count (#) | 100, 144, 176, 224, 320 | 100, 144, 145, 176, 224 | 100, 144, 176, 224, 320 |
| I/O Ports | 75, 103, 123, 162, 200 | 79, 112, 137, 183 | 75, 103, 123, 162, 200 |
アプリケーション・ブロック図
 | スレーブアクチュエータを内蔵したスマートHVAC制御 このHVACシステム用のスレーブアクチュエータ設計は、低電力、安全な双方向パケットデータフロー、および自動ルーティングを提供します。 |
 | スマートHVACマスタアクチュエータ AI駆動のセットポイント、マルチセンサデータ、フェイルセーフ冗長性を備えたスマートHVACマスタアクチュエータ。 |
その他アプリケーション
- 産業オートメーション
- ACサーボ
- ロボット
- PLC
- リモートI/O
- ビルディングオートメーション
- HVACコントローラ
- エネルギー マネージメント システム（EMS）
- スマートメータ
- パワーコンディショナ
