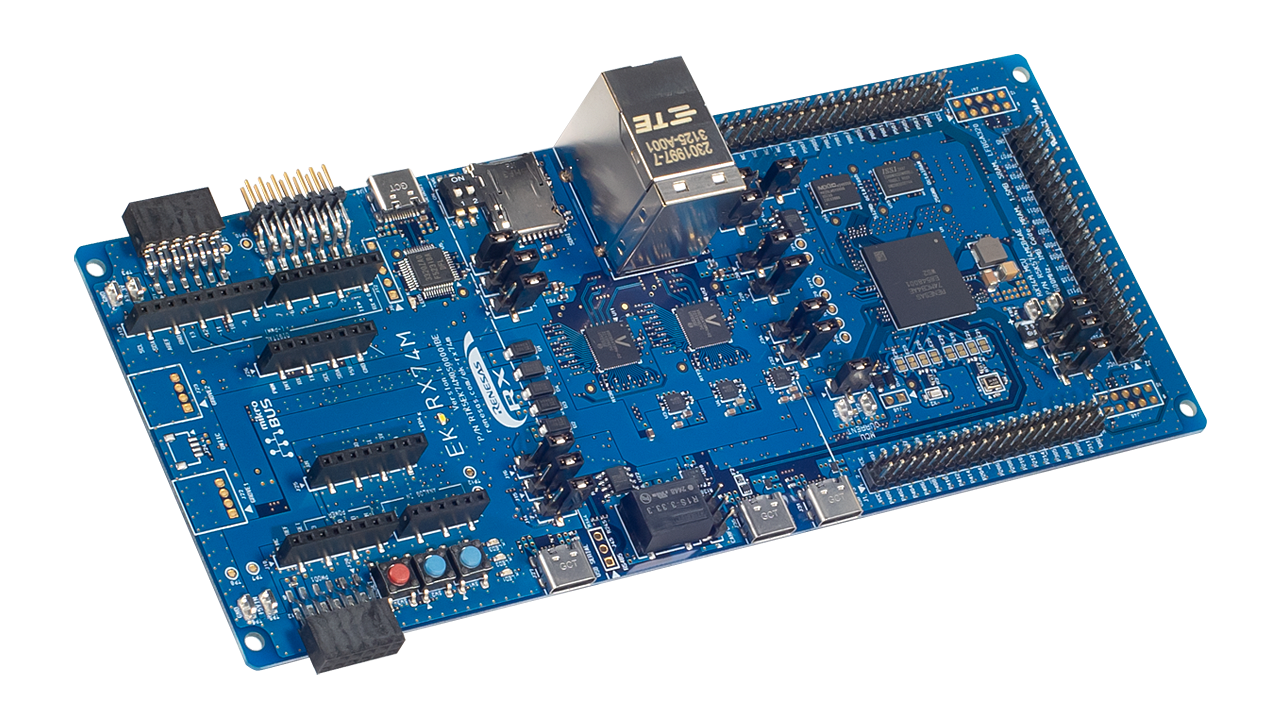

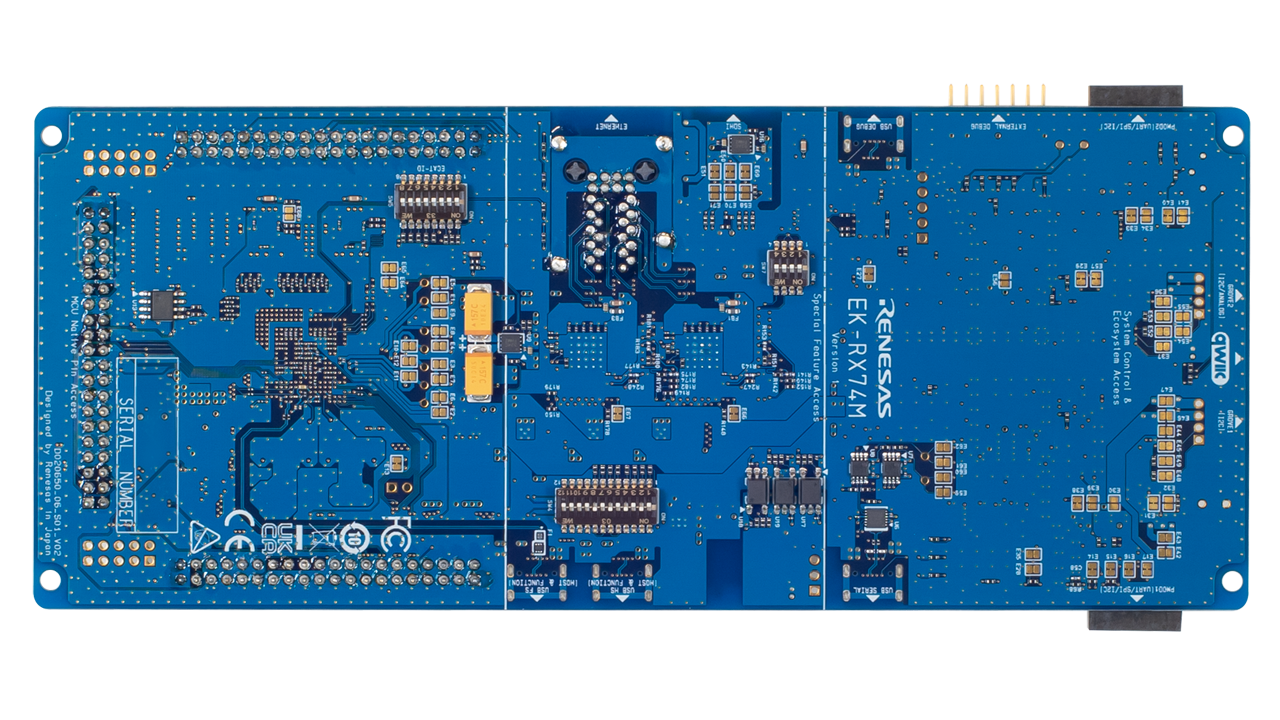

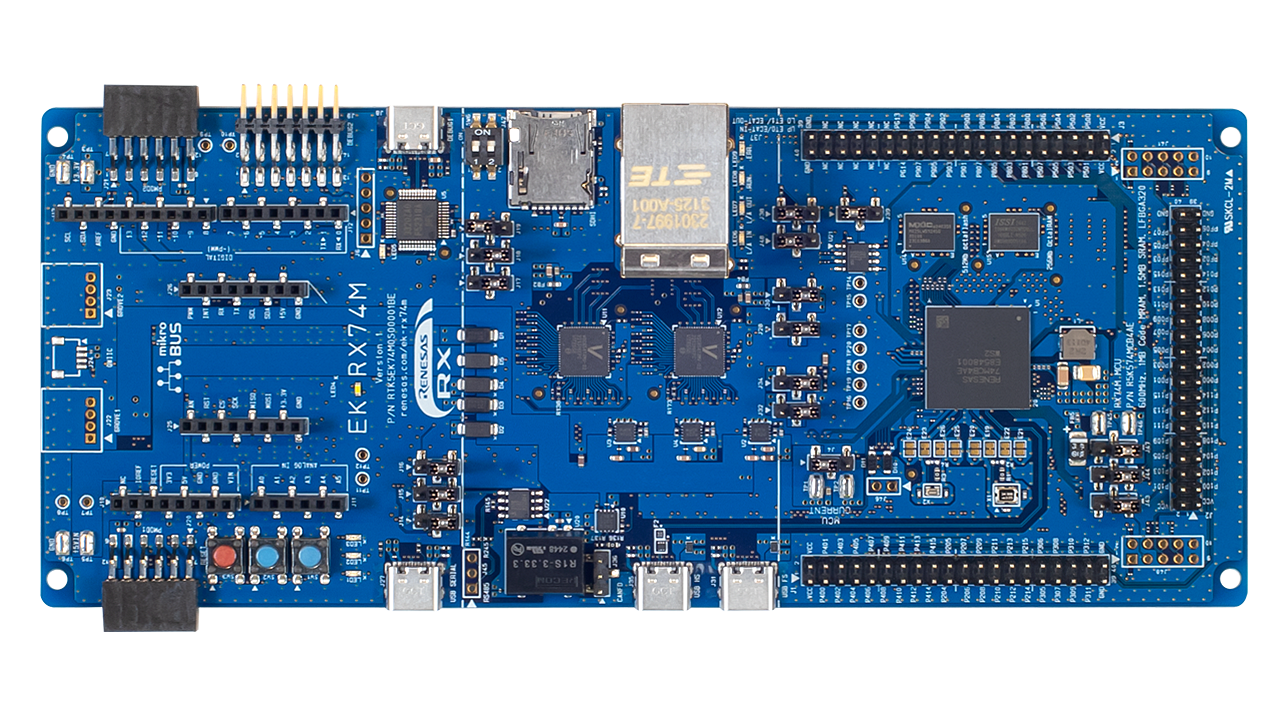

EK-RX74M評価キットは、RX74M MCUの機能を容易に評価するとともに、ルネサス独自のFlexible Software Package（FSP）およびe² studio IDEを使用した組込みアプリケーション開発が可能です。

本キットは、EtherCAT対応の２つのGigabit Ethernetポート、CAN FD、USB High-Speed／Full-Speed、RS-485、microSDカードインタフェース、外部OctaFlashおよびOctalRAMを搭載しています。また、Arduino Uno R3およびPmodコネクタなどの業界標準の拡張インタフェースを備えており、さまざまな拡張ボードや周辺モジュールとの接続が可能です。これらの豊富な機能により、高性能な産業ネットワーク、モータ制御、FA機器、組込み通信機器などの開発・評価を効率的に行うことができます。

また、本Webサイトからダウンロード可能なExample Project Bundleを利用することで、RX74M MCUの主要な周辺機能を迅速に評価することができます。さらに、デモプログラムをあらかじめ書き込んでいるため、開封後すぐにRX74M MCUの機能や性能を評価することが可能です。

特長

MCU Native Pin Access Area
- R5K574MCB4AE MCU
  - 600 MHz, RXv3eコア
  - 1 MB Code MRAM, 1.5MB SRAM
  - 320 ピン, BGAパッケージ, 17mm x 17mm x 1.60mm 0.80mm pitch
- MCU信号にアクセス可能なブレイクアウトピンヘッダ
- RX74M MCUおよびUSBの電流測定ポイント
Special Feature Access Area
- CAN FD
- RS-485
- Ethernet x 2 (GMII/MII/RMII対応、EtherCAT対応)
- USB High Speed(ホスト/ファンクション)
- microSDカードスロット
- Δ-Σ Modulator Interface（DSMIF）
- 256 Mbit OctalRAM　 (MCU Native Pin Accessエリアに存在)　
- 512 Mbit Octo-SPIフラッシュ　 (MCU Native Pin Accessエリアに存在)
Ecosystem & System Control Access Area
- 5つの５V入力ソース
  - USB (USB Debug, High Speed, Full Speed, USB Serial)
  - 外部電源
- デバッグモード
  - E2 OB オンボードデバッガ (FINE)
  - デバッグイン(JTAG, SWD, FINE対応)
- ユーザLEDとボタン
  - ３つのユーザLED(赤、青、緑)
  - 電源入力を示すLED(白)
  - デバッグ接続を示すデバッグLED(黄)
  - ２つのユーザボタン
  - １つのリセットボタン
- ５つのエコシステム拡張機能
  - MikroElektronika™ mikroBUS コネクタ
  - SparkFun^® Qwiic^® コネクタ (未実装)
  - 2つのSeeedGrove^®システム (I²Cおよびアナログ)コネクタ (未実装)
  - 2つのDigilent Pmod™ (SPI/UART/I²C) コネクタ
  - Arduino^® Uno R3コネクタ
- USBシリアル変換
- USB Full Speed (ホスト/ファンクション)
