特長

32MHz Arm Cortex-M23コア
最大128KBフラッシュおよび16KB SRAM
2KBデータフラッシュメモリ（100,000プログラム／消去（P/E）サイクル）
32ピン、48ピン、64ピンのパッケージオプション
-40～125℃の広い動作温度範囲
1.6V～5.5Vの広い電圧範囲
+-1%の高精度高速オンチップ・オシレータ
TAU（16ビット汎用PWMタイマ）
TML32（32ビットインターバル・タイマ）
RTC
12ビットA/Dコンバータ
温度センサ
SAU（UART、簡易SPI、簡易I²C）
UART
I²Cバス
乱数生成器
安全機能
高速ウェイクアップを備えた柔軟な電源アーキテクチャ
クラス最高のHALドライバコード
Armエコシステムとルネサス独自の開発ツールをサポート

RA Arm Cortex-M MCU内の他の製品を探す

RA0E2 Overview: 32MHz Arm Cortex-M23 MCU with 128KB ROM

説明

RA0E2グループは、RA0シリーズのエントリーラインに位置するベーシックでシンプルなマイクロコントローラ（MCU）で、優れたコストパフォーマンスと超低消費電力を実現しています。また、RA0E2グループは、RA0E1グループのROM/PIN拡張製品であり、互換性があります。この製品は、Arm® Cortex®-M23コアを使用して最大32MHzのCPU性能を実現し、最大128KBの内蔵フラッシュメモリ、16KBのSRAM、-40～125℃の広い動作温度範囲を備えています。RA0シリーズは、民生用機器、小型家電、産業オートメーション機器、ビルディング・オートメーション機器の分野で、低消費電力化や低コスト化が強く求められるアプリケーションに最適です。

パラメータ

属性	値
Main CPU	Arm Cortex-M23
Program Memory (KB)	64, 128
RAM (KB)	16
Carrier Type	Full Carton (Tray), Full Tray (Tray), Tape & Reel
Supply Voltage (V)	-
I/O Ports	29, 44, 60
DRAM I/F	No
Temp. Range (°C)	Ta = -40 to +105, Ta = -40 to +125
Operating Freq (Max) (MHz)	32
Ethernet speed	No
EtherCat (ch) (#)	0
USB FS (host ch/device ch)	( 0 / 0 )
USB HS (host ch/device ch)	( 0 / 0 )
USB SS (host ch/device ch)	( 0 / 0 )
SCI or UART (ch)	4, 6
SPI (ch)	0
I2C (#)	0
CAN (ch)	0
CAN-FD (ch)	0
Wireless	No
SDHI (ch)	0
High Resolution Output Timer	No
PWM Output (pin#)	7
32-Bit Timer (ch)	0
16-Bit Timer (ch) (#)	8
Standby operable timer	Yes
Asynchronous General Purpose Timer / Interval Timer (ch)	1
16-Bit A/D Converter (ch)	0
14-Bit A/D Converter (ch)	0
12-Bit A/D Converter (ch)	10, 13, 15
24-Bit Sigma-Delta A/D Converter (ch)	0
12-Bit D/A Converter (ch)	0
8-Bit D/A Converter (ch)	0
Capacitive Touch Sensing Unit (ch)	0
Image Codec	No
Segment LCD Controller	No
Security & Encryption	128-bit Unique ID, TRNG

パッケージオプション

Pkg. Type	Pkg. Dimensions (mm)	Lead Count (#)	Pitch (mm)
LQFP	7 x 7 x 1.7	32	0.8
LQFP	7 x 7 x 1.7	48	0.5
LQFP	10 x 10 x 1.7	64	0.5
QFN	5 x 5 x 0.8	32	0.5
QFN	7 x 7 x 0.8	48	0.5

アプリケーション・ブロック図

	家庭用正弦波インバータ(BMS付き) 高性能の家庭用正弦波インバータシステムは、安定した電力を供給し、コストを削減し、柔軟性を確保します。
	コードレスブラシレスDCハンドブレンダ急速充電、ブラシレスDCモータ、マルチスピードコントロールを備えた、軽量で多用途のコードレスハンドブレンダ。
	出力を線形に変換するセンサシグナルコンディショナ MCUの負荷を最小限に抑え、フットプリントを小さくしてセンサを線形化するためのセンサシグナルコンディショナです。
	家庭用給水ポンプ低消費電力、騒音低減、安全性の向上により、効率的な運転を実現したスマート給水ポンプシステム。

その他アプリケーション

汎用システム
IoTデバイス
産業オートメーションとセンサ
民生用途
家庭用電化製品
ビルディングオートメーション
医療およびヘルスケア機器
ウェアラブルデバイス

適用されたフィルター

読込中

フィルター

読込中

フィルター

読込中

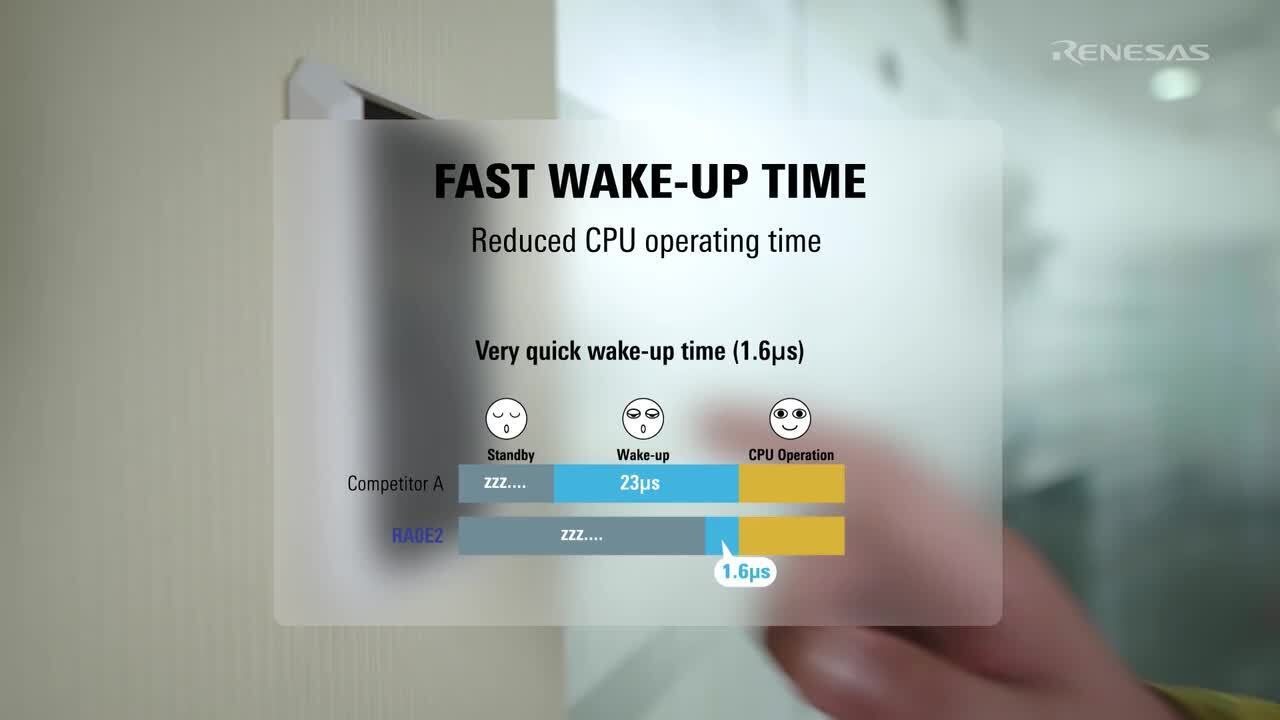

This video introduces the RA0E2 microcontroller, designed for smarter, scalable designs with cost-effectiveness and ultra-low power consumption. Compatible with the RA0E1 group, it features up to 128KB of embedded flash memory and operates efficiently across a wide temperature range. Perfect for applications in consumer electronics, small appliances, industrial systems, and building automation, the RA0E2 delivers reliable performance where it matters most.
