特長
- 標準駆動電圧対応:VGS(th) = 2.0V〜4.0V
- 超低オン抵抗:RDS(on) = 1.5mΩ以下
- 低入力容量
- 低熱抵抗
- 鉛フリー鉛めっき:RoHS対応
- IPC/JEDEC J-STD-020によるモイスチャーレベル1
説明

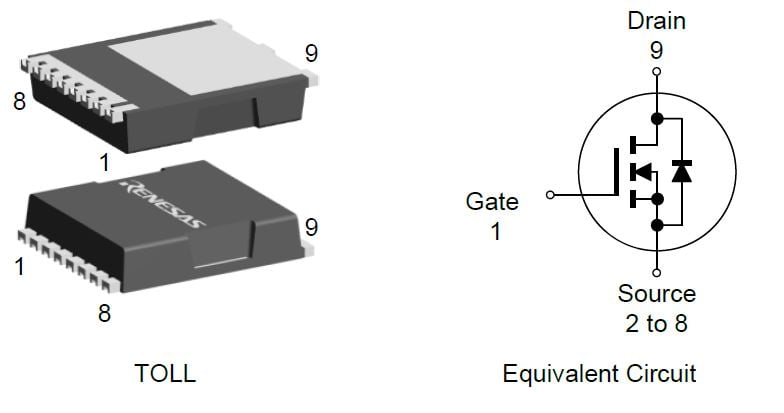

RBE015N10R1SZQ4 NチャネルパワーMOSFETは、REXFET-1スプリットゲート技術を採用し、TOLLパッケージで提供されます。 TOLLパッケージは、ウェッタブルフランクスを採用した超小型のリードレス設計で、熱性能、信頼性、組立性を向上させています。
Renesasのスプリットゲートテクノロジーは、低RDS(on)とスイッチング能力を備え、高出力・高周波アプリケーションに最適です。
パラメータ
| 属性 | 値 |
|---|---|
| Qualification Level | Industrial |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLL |
| VDSS (Max) (V) | 100 |
| ID (A) | 340 |
| RDS (ON) (Max) @10V or 8V (mohm) | 1.5 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 1.3 |
| Pch (W) | 468 |
| Vgs (off) (Max) (V) | 4 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 13000 |
| Qg typ (nC) | 170 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |
パッケージオプション
| Pkg. Type | Lead Count (#) |
|---|---|
| TOLL | 9 |
アプリケーション・ブロック図
|
48Vモビリティプラットフォーム
この48Vモビリティプラットフォームは、多様な電動モビリティアプリケーションに対応する汎用性と適応性に優れたソリューションを提供します。
|
|
48V BLDC モータ位置制御
正確な制御、迅速なウェイクアップ、シームレスなコンポーネント統合を備えた効率的なBLDCモータシステム。
|
その他アプリケーション
- 電源管理システム
- モータ制御
- DC/DCコンバータ
