概要
説明

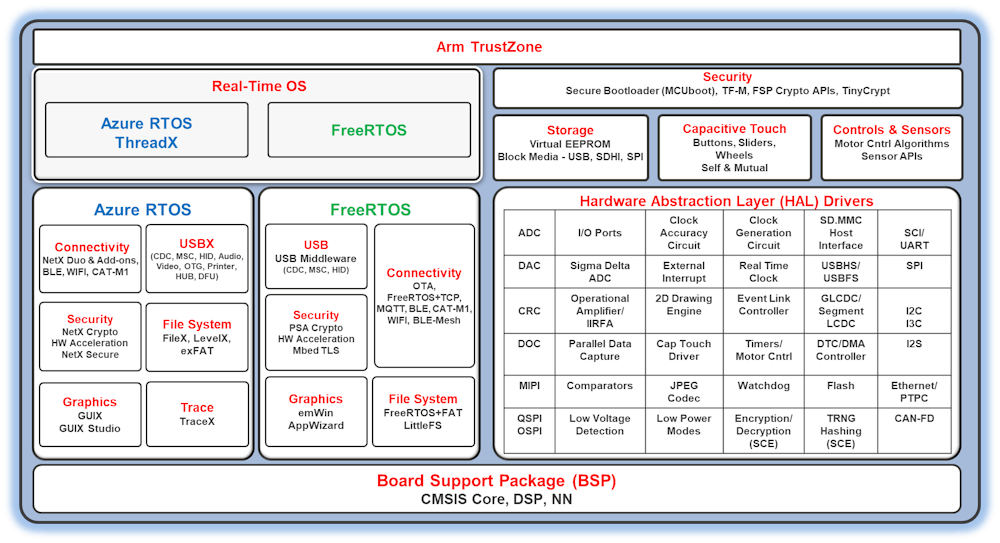

Renesas RAファミリのFlexible Software Package (FSP) は、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。使いやすく、拡張性をもち、高い品質を備えています。 FSPは、RAファミリの新製品が対応するArm®TrustZone® およびその他の革新的なセキュリティ機能をサポートしており、そのまま製品適用可能な品質のドライバ、Azure® RTOS、FreeRTOS™、およびその他の多様なミドルウェアスタックを用いて、セキュアな IoT デバイスを迅速かつ多彩な方法で開発できます。
FSP にはクラス最高水準の、高性能かつ省メモリフットプリントを実現している HAL ドライバが含まれています。 また、Azure® RTOSとFreeRTOSにインテグレーションされた各種ミドルウェアスタックにより、通信やセキュリティなどの複雑な実装が容易になります。統合開発環境e² studio は、プログラミングとデバッグを簡単かつ迅速に行うための直感的なコンフィグレータおよびインテリジェントなコード生成をサポートします。
リファレンスで提供されるAzure® RTOS、FreeRTOSを使用せず、ベアメタルでの使用、お好みの リアルタイムOSの使用、既存のソフトウェア資産、サードパーティのエコシステムソリューションの使用など、FSPはユーザの開発に柔軟性をもたらします。 FSPとe² studioは無償でご利用可能です。
特長
- メモリ使用量の小さい HALドライバ
- 直感的に操作できるコンフィグレータとコードジェネレータ
- 業界標準ツールを用いた静的解析と動的解析
- RTOSを使用するアプリケーション、ベアメタルアプリケーションの双方をサポート
- Azure RTOSとそのミドルウェアスタック
- Azure RTOS ThreadX、NetX Duo & Add-ons、USBX、GUIX & GUIX Studio、FileX、TraceX、exFAT、LevelX、NetX Duo Secure & NetX Crypto（ハードウェアアクセラレーションに対応）
- FreeRTOSに対応するカーネルとソフトウェアライブラリ
- FreeRTOSカーネル, FreeRTOS-Plus-TCP, Core MQTT, Core HTTP/HTTPS, タスクプール, セキュアソケット, セルラーインタフェース
- ツールでコンフィギュレーション可能なRTOSリソース (threads, mutexesなど)
- ルネサスやサードパーティのミドルウェアスタック
- TCP/IP、および MQTT をはじめとする各種コネクティビティプロトコルスタック
- CDC、HID、マスストレージに対応した USB ミドルウェア
- セルラー（Cat-M1）、Wi-Fi、Bluetooth LE 5.0（BLE Mesh）によるワイヤレス接続
- FreeRTOS+FATおよびLittleFS のファイルシステム
- SDMMC、SPI、USB のストレージ (ブロックメディア) に対応
- データフラッシュを利用したの仮想 EEPROMエミュレーション
- ボタン、スライダ、ホイールなどに対応する静電容量式タッチミドルウェア
- モータ制御アルゴリズム
- MCUbootを用いたセキュアブートローダ
- センサモジュールAPI
- Arm® TrustZone® 対応
- TrustZoneに対応したドライバとミドルウェア
- TrustZone コンフィギュレーション
- PSA Level2認定
- AWSパートナーデバイス認定（FreeRTOS）
- 主要クラウドプロバイダへの容易な接続
- NetX Duo SecureとMbed TLSを用いたセキュアな接続
- 暗号化APIとMCUに搭載するハードウェアアクセラレータへの対応
- Arm PSA暗号化API
- Azure RTOS NetX 暗号化API
- FSP Crypto API（SCE9保護モード）で究極のセキュリティ
- 制約のあるデバイスにも使用可能なTinyCrypt
- グラフィックインターフェース対応とツール
- Segger emWin（RAユーザはSegger emWinグラフィックツールとライブラリを無料で以下からダウンロードしてご利用いただけます）
- Azure RTOS GUIXおよびGUIX Studio（Microsoftアプリストアで無料でご利用いただけます）
- セキュアデバッグ
- ルネサスと業界をリードするパートナによる開発ツールソリューション
- インストーラにより必要なコンポーネントすべてを簡単にセットアップ可能 (e2 studio、CMSIS パック、ツールチェーンと Segger J-Link ドライバ)
- ソースコードは全てGitHubから入手可能
リリース情報
詳しい情報およびリンクはGitHubをご参照ください。
v4.6.0
Release Notes
Flexible Software Package (FSP) for Renesas RA MCU Family, version 4.6.0.
Minimum e2 studio version for FSP 4.6.0 is e2 studio 2023-07
Download the FSP with e2 studio Windows installer for this release, setup_fsp_v4_6_0_e2s_v2023-07.exe, from here.
Download the FSP with e2 studio Linux AppImage for this release, setup_fsp_v4_6_0_e2s_v2023-07.AppImage, from here.
Refer to https://en-support.renesas.com/knowledgeBase/19934358 for information on installing e2 studio and related software components in a Linux PC.
If using IAR or Keil MDK, download the Renesas Advanced Smart Configurator for this release, setup_fsp_v4_6_0_rasc_v2023-07.exe, from here.
All installers are available in the Assets section of this release.
Refer to the README.md in the FSP root folder for setup instructions, hardware details, and related links.
Known Issues
Visit GitHub Issues for this project.
Features Added
- DA16600 Wi-Fi support
Fixes and Improvements
- Platform installer updated to include e2 studio 2023-07
- SEGGER emWin version updated to 6.34
- E2 and E2 Lite version updated to 1.13.2
- Arm® compiler updated to 6.19
- GCC compiler updated to 12.2
- Segger J-Link version updated to 7.88n
- MCUboot updated to 1.10
- Memory optimizations for using on-chip MQTT drivers for DA16XXX modules
- Fixed invalid default clocks on CK-RA6M5
- Added TFM support for RA6M5
- Added CANFD transmit FIFO support (Common FIFOs)
- Improved motor driver support when using two motors
- Fixed issue with filter function in ADC_B Hybrid mode
- Fixed issue with configuring QSPI pins on RA4E1 48-pin devices
ターゲットデバイス
