マイクロコンピュータ

概要

RZ/A3ULは、リアルタイム性に優れるRTOS（リアルタイムオペレーティングシステム）の利点を生かしながら、最大動作周波数1GHzの64ビットArm® Cortex®-A55コア搭載による高性能化が可能になります。シンプルでコンパクトな基板設計が可能なOctal-SPIメモリインタフェース（I/F）を搭載しました。加えて、高速DRAMを接続できるよう、DDR3L/DDR4メモリI/Fを搭載した製品もラインアップしました。

RTOSは高速起動が可能なため、産業機器や家電、OA機器の液晶ディスプレイや操作パネル、音響機器やPOS端末などにおいて、電源投入後1秒未満での高速起動を容易に実現します。

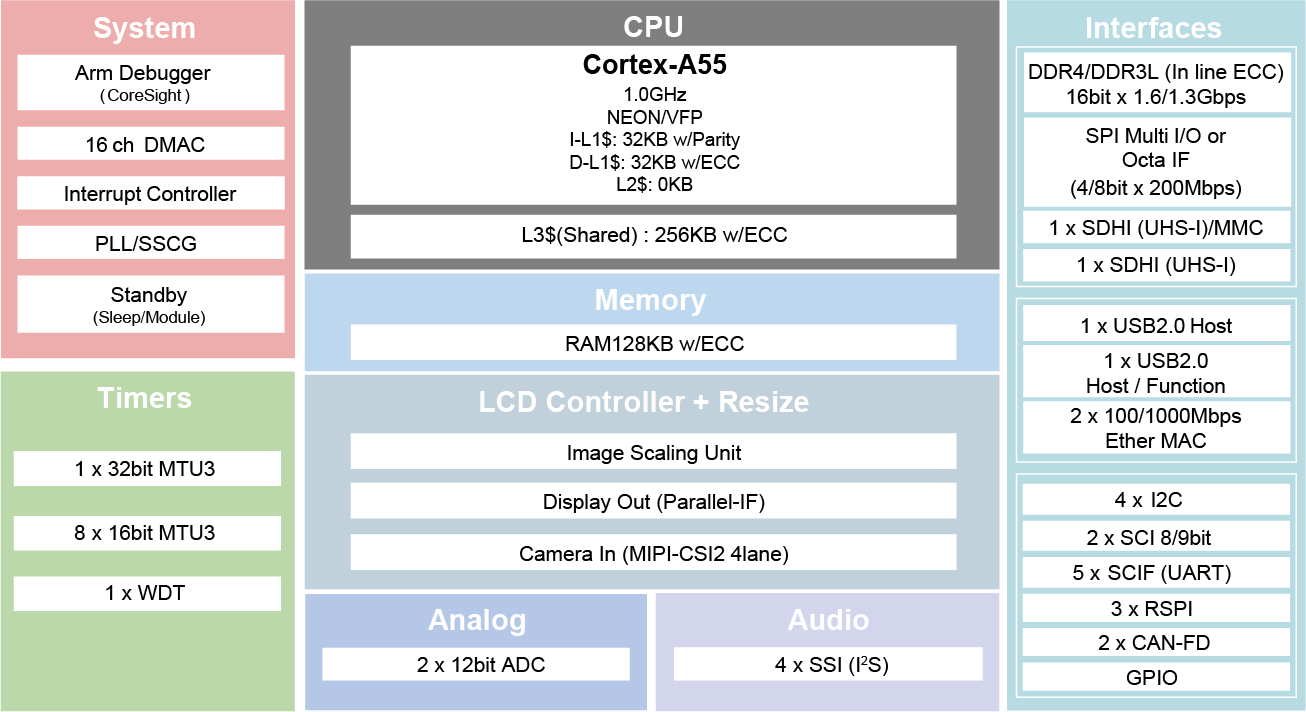

RZ/A3UL Block Diagram
RZ/A3UL Block Diagram
  • Cortex-A55（シングル）
  • LCDコントローラ
  • カメラ入力(MIPI-CSI)
  • ディスプレイ出力(Parallel-IF)
  • USB2.0インタフェース 2ch、SDインタフェース 1ch
  • CANインタフェース（CAN-FD）
  • ギガビットイーサネット2ch
  • メモリの誤り検出・訂正（ECC）機能
  • OctaRAMあるいはDDR4/DDR3Lの外部メモリインタフェース
  • 13mm角のBGAパッケージ
