概要

RX140グループはRX100シリーズ最高レベルの処理性能と低消費電流を実現したマイコンです。これにより、家電、産業、ビルディングオートメーション（BA）など幅広い用途にお使い頂けます。RX140は、RXv2コア搭載により最大動作周波数48MHzを実現し、従来のRX130と比較して約2倍の処理性能を達成しました。また、CPU動作時で56µA/MHz、スタンバイモードで0.25µAと従来比で30%以上の低消費電力化を図りました。さらに、低消費電力モード（スヌーズモード）を搭載したことにより、間欠動作が必要となるアプリケーションの低消費電力化が可能です。また、最新の静電容量式タッチセンサとして第3世代のタッチIPを搭載しており、従来よりノイズ耐性が飛躍的に向上し、さらに耐水性も高まることで、ノイズの多い環境や水回りなどこれまで以上に幅広い用途で採用いただけるようになります。周辺機能も拡充しており、リアルタイムな通信を可能にするCANの搭載や、データの盗聴や改ざんなどセキュリティ上の脅威を低減するAESアクセラレータと真性乱数発生器を搭載しています。

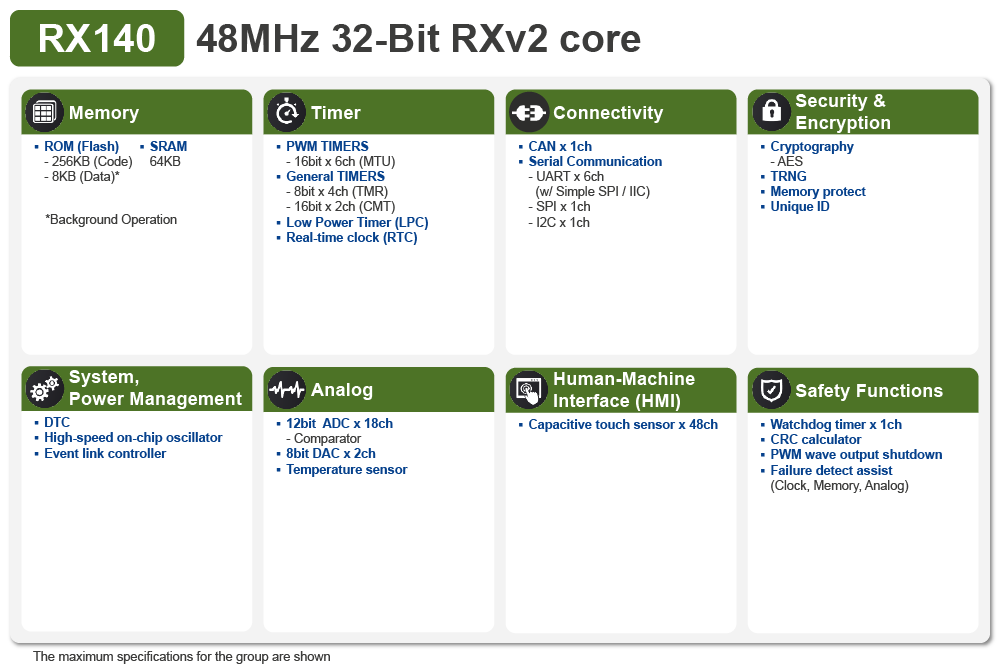

CPU RXv2 コア搭載（最大動作周波数48MHz）、単精度FPU
低消費電力(CPU動作時56μA/ MHz、スタンバイモード時0.25uA)
最大256KBフラッシュメモリ、および64KB SRAM
EEPROM のようにデータを保存できる 8KBデータフラッシュ
精度+/-1.0%のハイスピードオンチップオシュレーター
広い動作電圧範囲1.8V~5.5V
静電容量式タッチセンシングユニット(CTSU2SL, CTSU2L)
SCI (UART、Simple SPI, Simple I²C)
SPI/ I²C マルチマスタインターフェース
CAN
12ビット A/Dコンバータ、8ビット D/Aコンバータ、温度センサ
32ビット汎用PWMタイマ、16ビット汎用PWMタイマ、低消費電力非同期汎用タイマ(LPT)
リアルタイムクロック(RTC)
セキュリティ(AES, 真性乱数生成器)
安全機能
RX130とのピン配置互換、周辺機能互換

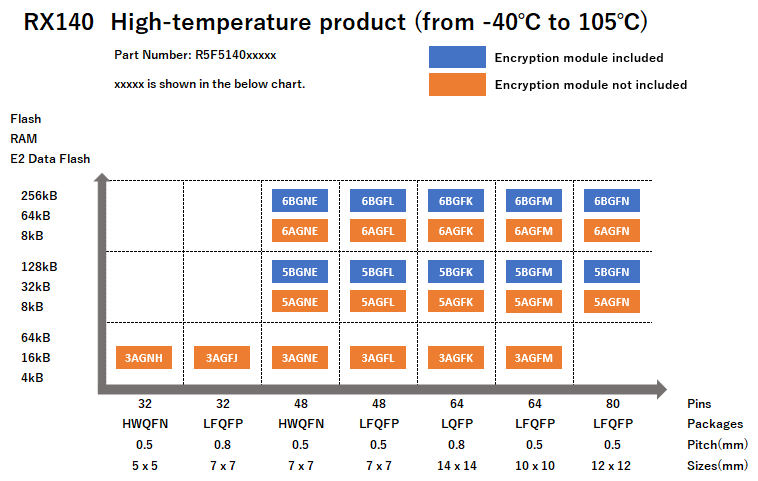

32～80pinまでの多様なパッケージラインナップ (LFQFP, LQFP, HWQFN)

	静電容量式タッチセンサを用いた輸液レベルモニタ
	防水シャワーコントローラ

アプリケーション

家電
産業
ビルディングオートメーション
ホームオートメーション
民生
