概要

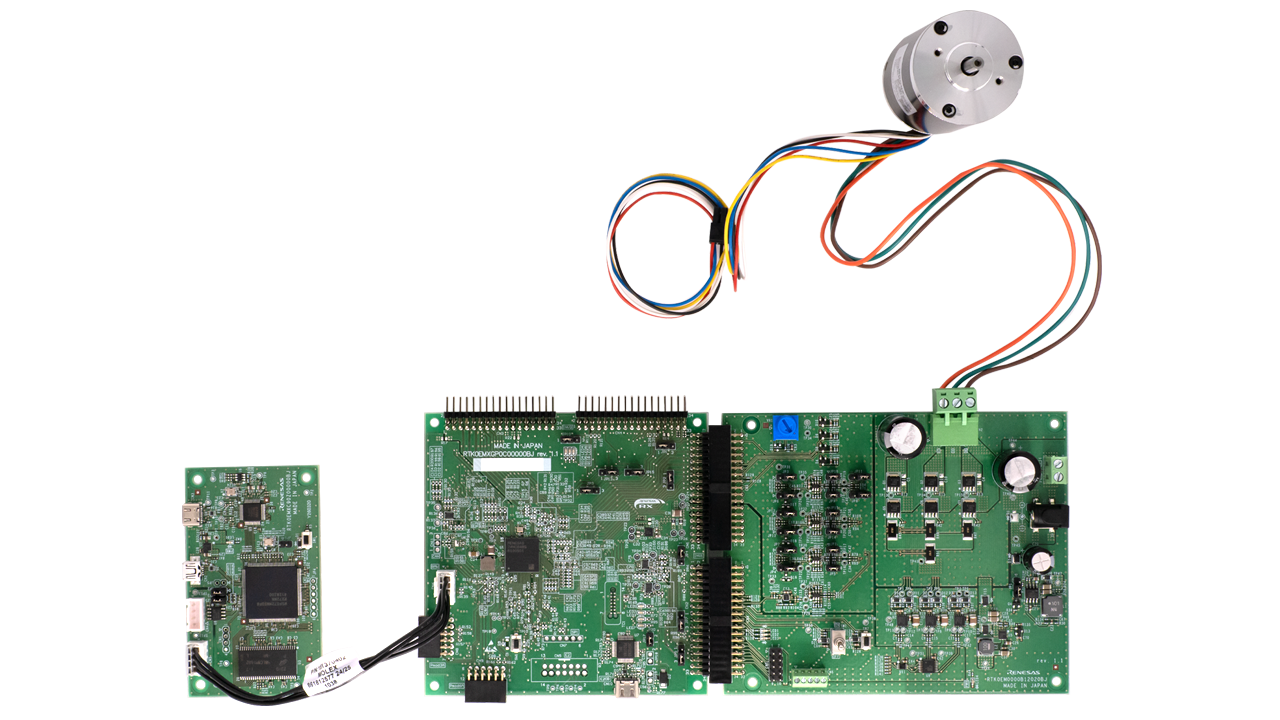

MCK-RX74Nは、RX74Nを使用したモータ制御評価向け開発キットです。 永久磁石同期モータ（ブラシレスDCモータ）、RX74N CPUボード、インバータボード、および通信ボードを同梱しており、産業用途の幅広い製品のモータ制御評価をすぐに開始できます。 本製品とルネサスウェブサイトから無償でダウンロード可能なサンプルコードおよびQE for Motorを利用することで、RX74Nを用いたソフトウェア開発をすぐに始めることができます。
特長
- CPUボードにはモータ制御MCUとしてRX74Nを搭載
- 3相BLDCモータ用インバータボード(定格48V/10A)
- RX74Nのフラッシュプログラミング用オンボードデバッガ搭載
- 1シャント/3シャント電流検出対応
- 過電流検知機能搭載
- モータ制御開発支援ツール Renesas Motor Workbenchに対応
- モータ制御開発支援ツール用の通信ボードを使ってPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能
- ホールセンサ、エンコーダ入力対応
サンプル＆ご購入
Renesas Flexible Motor Control Kit for RX74N MCU Group
RTK0EMXGP0S00020BJ アクティブ
拡張ハードウェア
本プラットフォーム対応の追加ボード。一部は、すべての機能を利用するため、または特定機能を評価するために必要となる場合があります。
メインボード
Renesas Flexible Motor Control CPU Board for RX74N MCU Group
MCB-RX74N アクティブ
本モータ制御評価ボードは、RX74N MCUを活用したインバータ制御開発、モータ制御アルゴリズムの評価、および迅速なプロトタイピングを加速します。 産業オートメーション、ビルディングオートメーション、およびエネルギー管理向けのモータ駆動アプリケーションの評価を行えます。
拡張ボード
Renesas Flexible Motor Control Inverter Board – Low Voltage 48V/10A for Three-Phase BLDC/PMSM Motor
MCI-LV-1 アクティブ
MCI-LV-1は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができるインバータボードです。対応したCPUボードと組み合わせて使うことで、モータ制御評価をすぐに始めることができます。
拡張ボード
Renesas Flexible Motor Control Communication Board
MC-COM アクティブ
