マイクロコンピュータ

概要

RX72Mグループマイコンは、RXの第3世代のCPUコア「RXv3コア」を搭載した240MHz動作するハイパフォーマンスな製品です。倍精度浮動小数点処理命令により処理能力が大きく向上します。EtherCAT®スレーブコントローラを搭載し、従来専用コントローラを 必要としたシステム構成を1チップで実現し、部品点数の削減や省スペース化に貢献します。

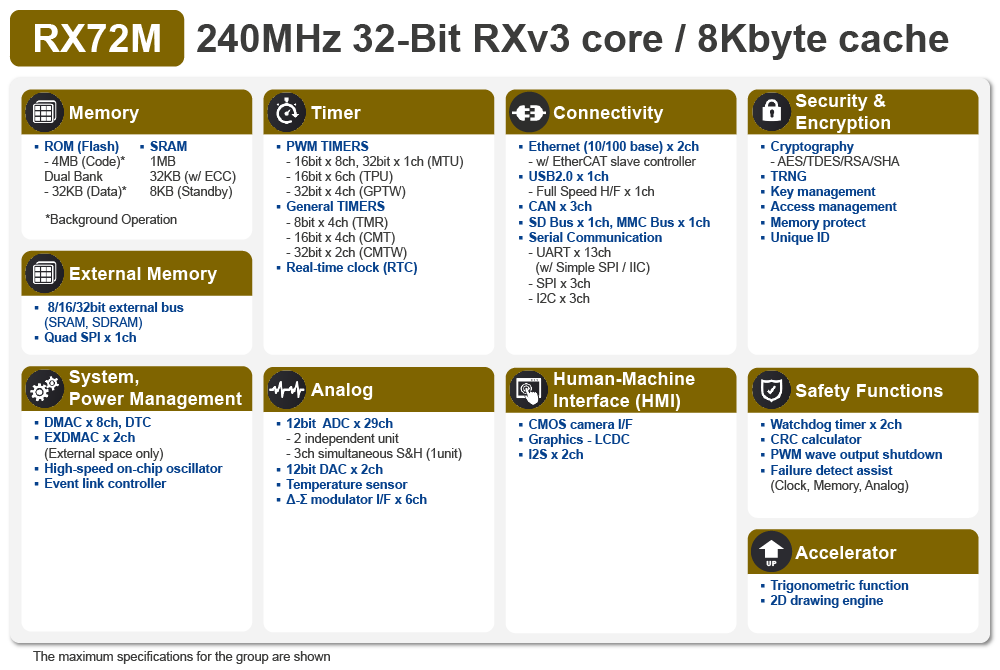

RX72M Block Diagram

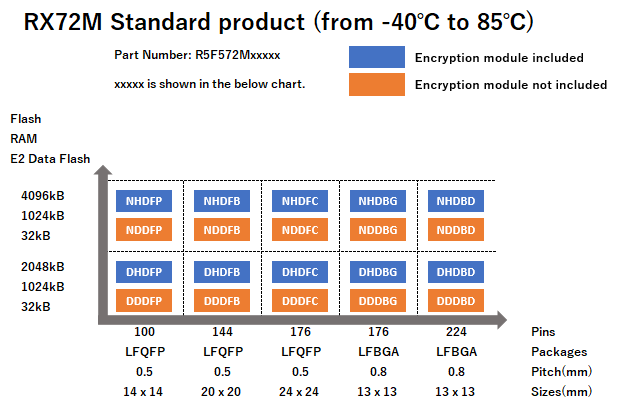

Pin-Memory Diagram of RX72M stanndard products
Pin-Memory Diagram of RX72M High-temperature products
RX72M Block Diagram
Pin-Memory Diagram of RX72M stanndard products
Pin-Memory Diagram of RX72M High-temperature products
  • RXv3コア240MHz動作 (5.82 CoreMark/MHz)、倍精度FPU
  • 2.7V～3.6V動作をサポート
  • 動作温度　-40～85℃／-40～105℃
  • 大容量メモリ　コードフラッシュ　最大4MB、SRAM　1MB
  • デュアルバンク機能
  • 多ピンパッケージ　224ピンLFBGAをラインアップ
  • EtherCAT®スレーブコントローラ内蔵
  • シングルチップで小型TFT LCD表示に対応　(～WVGA)
  • Trusted Secure IP（オプション）
マスフローコントローラ
産業用センサ ネットワークソリューション
小型産業用ロボット
産業用Ethernet & Fieldbus
JSL Technology JS-EtherNet/IP Adapter SDK
JSL Technology JS-PROFINET Device SDK
株式会社アルファプロジェクト RX72M搭載CPUボード AP-RX72M-0A
ワイヤレス式マルチチャネル絶縁型データロガー
