MCK-RX26T Renesas Flexible Motor Control Kit for RX26T MCU Group
MCK-RX26Tは永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。
本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RX26Tを用いたモータ制御評価をすぐに始めることができます。
2モータ制御とPFC制御の実現に最適な32ビットマイクロコントローラ
ページセクションへ移動：
概要
説明
RX26Tグループマイコンは、1チップでFOC（Field Oriented Control）による2モータ制御とPFC（Power Factor Correction）制御を実現する5V対応製品です。120MHz動作のRX第3世代CPUコア「RXv3コア」を搭載し、120MHzでの読み出し動作が可能なフラッシュメモリ、三角関数演算器(TFUv2)により高い演算性能を実現します。タイマ機能は120MHz PWM (三相相補2ch＋単相相補2ch)をサポートし、アナログ機能は3ユニットの12bit A/Dコンバータ(2ユニットの3チャネル同時サンプル＆ホールド回路)を搭載します。また、発振精度を±1.0%保証(–20℃≦Ta)したHOCO、データフラッシュメモリ、シングルエンドPGA、コンパレータなどを搭載、小型のQFNパッケージをラインアップし、部品点数の削減や省スペース化の実現に貢献します。加えて、高速な機器間通信を実現するCAN FD、センサとの高速通信を実現するI3C Basicを搭載し、より多くのデータをより短い時間での転送を実現します。フラッシュメモリは、デュアルバンク構成となっており、BGO/SWAP機能によりシステムを停止することなくファームウェア書換えを可能にします。鍵管理機能、暗号エンジンを統合したTrusted Secure IP-Liteを搭載し、システムの情報漏えいリスクを低減します。
特長
- 120MHz動作 CPU RXv3コア搭載（721CoreMark）
- 単精度FPU、割り込み応答を高速化するレジスタ一括退避機能、三角関数演算アクセレータ（TFUv2）
- 動作温度 -40～105 °C
- 最大512KBフラッシュメモリ（120MHzリードアクセス、デュアルバンク機能）、SRAM 最大64KB
- EEPROM のようにデータを保存できる 16KBデータフラッシュ
- 12ビットA/Dコンバータ×3ユニット、12ビットD/Aコンバータ×2ch
- コンパレータ×6ch、シングルエンドPGA×6ch
- 120 MHz PWM
- 3相相補×2ch、5相相補×1ch、単相相補×8ch
- 最小260ps（ピコセカンド）でタイミング調整が可能な高分解能PWM×4ch
- 精度+/-1.0%のハイスピードオンチップオシュレータ
- Trusted Secure IP-Lite (AES/TRNG)
- CAN FD ( ISO 11898-1:2015 準拠、最大5Mbps)
- I3C Basic (最大10Mbps)

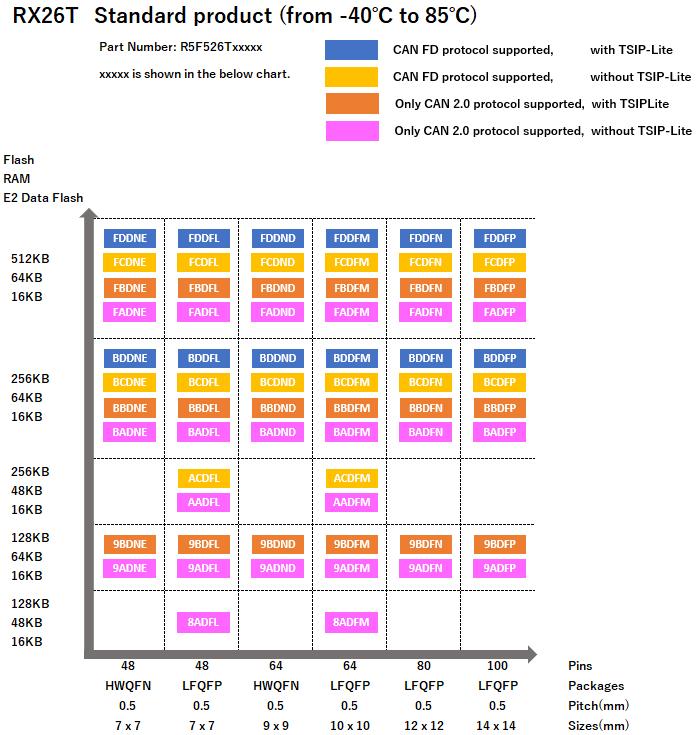

アプリケーション
ドキュメント
|
|
日付 | |
|---|---|---|
| PDF 1.95 MB 英語 | データシート | |
| PDF 39.03 MB 英語 | マニュアル－ハードウェア | |
| PDF 3.52 MB 英語 | マニュアル－ソフトウェア | |
| PDF 539 KB 英語 | ガイド | |
| PDF 24.16 MB 英語 , 简体中文 | カタログ | |
| PDF 2.99 MB 英語 | アプリケーションノート | |
| PDF 1021 KB 英語 , 简体中文 | パンフレット | |
| PDF 1.61 MB 英語 | アプリケーションノート | |
| PDF 3.93 MB 英語 | クイックスタートガイド | |
| PDF 12.85 MB 英語 | マニュアル－開発ツール | |
| PDF 454 KB | 製品別信頼性資料 | |
| PDF 2.56 MB 英語 | アプリケーションノート | |
| PDF 156 KB 英語 | テクニカルアップデート | |
| PDF 714 KB | ガイド | |
| PDF 471 KB 英語 | アプリケーションノート | |
| PDF 3.62 MB 英語 | アプリケーションノート | |
| PDF 3.33 MB 英語 | アプリケーションノート | |
| PDF 1.31 MB 英語 | マニュアル－開発ツール | |
| PDF 320 KB 英語 | テクニカルアップデート | |
| PDF 3.67 MB | アプリケーションノート | |
| PDF 2.83 MB 英語 | アプリケーションノート | |
| PDF 157 KB 英語 | テクニカルアップデート | |
| PDF 403 KB 英語 | アプリケーションノート | |
| PDF 458 KB 英語 | アプリケーションノート | |
| PDF 564 KB 英語 | アプリケーションノート | |
| PDF 483 KB 英語 | アプリケーションノート | |
| PDF 421 KB 英語 | アプリケーションノート | |
| PDF 572 KB 英語 | アプリケーションノート | |
| PDF 457 KB 英語 | アプリケーションノート | |
| PDF 527 KB 英語 | アプリケーションノート | |
| PDF 2.57 MB 英語 | アプリケーションノート | |
| PDF 3.17 MB 英語 | アプリケーションノート | |
| PDF 328 KB 英語 | アプリケーションノート | |
| PDF 1.68 MB 英語 | クイックスタートガイド | |
| PDF 1.18 MB 英語 | マニュアル－開発ツール | |
| PDF 1.10 MB 英語 | マニュアル－開発ツール | |
| PDF 2.23 MB 英語 | マニュアル－開発ツール | |
| PDF 2.35 MB 英語 | アプリケーションノート | |
| PDF 1022 KB 英語 | アプリケーションノート | |
| PDF 3.14 MB 英語 | アプリケーションノート | |
| PDF 3.89 MB 英語 | アプリケーションノート | |
| PDF 3.50 MB 英語 | アプリケーションノート | |
| PDF 6.46 MB 英語 | アプリケーションノート | |
| PDF 1.75 MB 英語 | アプリケーションノート | |
| PDF 457 KB 英語 | アプリケーションノート | |
| PDF 1.38 MB 英語 | アプリケーションノート | |
| PDF 3.48 MB 英語 | アプリケーションノート | |
| PDF 595 KB 英語 | パンフレット | |
| PDF 600 KB 英語 , 简体中文 | パンフレット | |
| PDF 9.96 MB 英語 , 简体中文 | その他資料 | |
| PDF 12.46 MB 英語 | 信頼性情報 | |
|
51 items
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RXファミリ用リアルタイムOS [RI600V4] μITRON4.0仕様準拠 RXファミリ用リアルタイムOS [対応IDE: 統合開発環境e2 studio, CS+]
|
ITRON OS | ルネサス |
| RXファミリ用リアルタイムOS [RI600PX] μITRON4.0/PX保護機能拡張に準拠したRXファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
|
ITRON OS | ルネサス |
| E20エミュレータ [R0E000200KCT00] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。RX600,RX700シリーズ向け高機能デバッグ対応版。RX600,RX700以外のマイコンではE2エミュレータLite相当のデバッグ機能を提供。 [Suppor MCU/MPU: RX, RL78, RH850, V850, 78K0R, 78K0, R8C]
|
Emulator | ルネサス |
| E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX]
|
Emulator | ルネサス |
| E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX]
|
Emulator | ルネサス |
| 統合開発環境 e² studio RXファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
| e² studio パートナーOS対応デバッグ機能 リアルタイムOSアプリケーションのタスクレベルデバッグをサポートする統合開発環境e2 studio標準搭載のデバッグ機能
|
Plug-in, OS Aware Debugging, Etc. | ルネサス |
| RXファミリ用CS+シミュレータ RXファミリ用シミュレータ [対応IDE: CS+] (Note: 本製品はコンパイラパッケージに含まれています。単体販売はありません。）
|
Simulator | ルネサス |
| 統合開発環境 CS+ ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0]
(Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
|
IDE and Coding Tool | ルネサス |
| CS+ パートナーOS対応デバッグプラグイン リアルタイムOSアプリケーションのタスクレベルデバッグ機能 [ルネサスIDE CS+用拡張機能] [Support MCU/MPU: RX, RL78]
|
Plug-in, OS Aware Debugging, Etc. | ルネサス |
| RXファミリ用C/C++コンパイラパッケージ [CC-RX] RXファミリ用C/C++コンパイラパッケージ。[対応する統合開発環境: CS+, e² studio, High-performance Embedded Workshop]
|
Compiler/Assembler | ルネサス |
| 外部フラッシュ定義エディタ 外部フラッシュメモリへのデータダウンロード用ユーティリティ（エミュレータ用）
|
Other Emulators and Options | ルネサス |
| RX スマート・コンフィグレータ 「ソフトウェアを自由に組み合わせられる」をコンセプトとしたRXファミリ向けユーティリティ。ミドルウェアとドライバのインポートや端子設定機能でシステムへのルネサス製ドライバの組み込みを容易にします。
|
Solution Toolkit | ルネサス |
| PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
|
Programmer (Unit/SW) | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| モータ対応開発支援ツール QE for Motor マイコンのモータ用ソフトウェアの開発において、モータ用ミドルウェアおよびドライバの設定を簡単に行え、Renesas Motor Workbenchと連携したモータのチューニングと分析ができる開発支援ツール [ルネサスIDE e² studio用拡張機能] [Support MCU/MPU: RA, RX,RL78]
|
Solution Toolkit | ルネサス |
| Trusted Secure IPドライバ Trusted Secure IPドライバ・ソフトウェア。AES(128/256bit鍵)、AES-GCM、AES-CMAC、乱数生成。AES鍵管理機能、セキュアファームウェアアップデート/セキュアブートといった機能を高速・安全に実行可能。
|
Security / Crypto | ルネサス |
| RXファミリ用 DSPライブラリ DSPで使用される数値演算機能を汎用マイコンを用いて実現するソフトウェアライブラリ
|
DSP / FFT | ルネサス |
| RX Driver Package RXファミリ用デバイスドライバセット（主要ミドルウェアを含む）。ターゲットデバイス：RX130, RX23W, RX231, RX24U, RX64M, RX65N, RX66T, RX71M, RX72Mなど。
|
Software Package | ルネサス |
| Renesas Motor Workbench Renesas Motor Workbenchはモータ制御プログラムのデバッグ、解析、チューニングを行うための開発支援ツールです。
|
Solution Toolkit | ルネサス |
| ディスプレイ対応開発支援ツール QE for Display Renesas製ディスプレイコントローラのLCD表示機能を使った組み込みシステム開発に対応した開発支援ツール [ルネサスIDE e² studio用拡張機能] [Support MCU/MPU: RZ, RX, RA]
|
Solution Toolkit | ルネサス |
| 暗号ライブラリ セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
|
Security / Crypto | ルネサス |
| RXファミリ用e² studioシミュレータ RXファミリ用シミュレータ [対応IDE: e² studio] (Note: 本製品はルネサス統合開発環境e² studioに含まれています。単体販売はありません。）
|
Simulator | ルネサス |
| Renesas IAR Embedded Workbench Device-Support-Packages Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
|
IDE and Coding Tool | ルネサス |
|
24 items
|
||
サンプルコード
サンプルコード
フィルター
|
||
|---|---|---|
| タイトル | 分類 | 日付 日付 |
| ZIP 17.14 MB 英語 | サンプルコード | |
|
[Toolchains=CC-RX|v3.04.00]
ZIP
11.77 MB
英語
アプリケーション:
IoTアプリケーション, キーテクノロジー, 家電および民生品, 産業, 電力とエネルギー
Compiler:
CC-RX
Function:
Timer
IDE:
e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|v3.05.00]
ZIP
5.48 MB
アプリケーション:
キーテクノロジー, 医療・ヘルスケアソリューション, 家電および民生品, 産業, 電力とエネルギー
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+, e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|V3.05.00]
ZIP
44.87 MB
英語
アプリケーション:
家電および民生品, 産業
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+ for CC, e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|V3.05.00]
ZIP
67.12 MB
英語
アプリケーション:
家電および民生品, 産業
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+ for CC, e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|v3.05.00]
ZIP
5.82 MB
アプリケーション:
キーテクノロジー, 医療・ヘルスケアソリューション, 家電および民生品, 産業, 電力とエネルギー
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+, e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|v3.04.00]
ZIP
7.69 MB
アプリケーション:
キーテクノロジー, 医療・ヘルスケアソリューション, 家電および民生品, 産業, 電力とエネルギー
Compiler:
CC-RX
Function:
Application Example
IDE:
CS+, e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|v3.05.00]
ZIP
3.27 MB
英語
Compiler:
CC-RX
IDE:
e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|v3.04.00]
ZIP
6.83 MB
英語
アプリケーション:
IoTアプリケーション, キーテクノロジー, 家電および民生品, 産業, 電力とエネルギー
Compiler:
CC-RX
Function:
Timer
IDE:
e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|v3.04.00]
ZIP
24.16 MB
英語
アプリケーション:
IoTアプリケーション, キーテクノロジー, 家電および民生品, 産業, 電力とエネルギー
Compiler:
CC-RX
Function:
Timer
IDE:
e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|v3.04.00]
ZIP
10.63 MB
英語
アプリケーション:
IoTアプリケーション, キーテクノロジー, 家電および民生品, 産業, 電力とエネルギー
Compiler:
CC-RX
Function:
Timer
IDE:
e2 studio
|
サンプルコード | |
|
[Toolchains=CC-RX|V3.04.00]
ZIP
5.95 MB
英語
アプリケーション:
家電および民生品, 産業
Compiler:
CC-RX
Function:
Application Example, Memory
IDE:
CS+ for CC, e2 studio
|
サンプルコード | |
|
12 items
|
||
ボード＆キット
ボード＆キット
MCB-RX26T Type A / CPU Board for RX26T MCU Group
本製品はRX26Tを搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御を簡単に実現できます。
対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。
主要ドキュメント:
MCB-RX26T Type B / CPU Board for RX26T MCU Group with Trusted Secure IP (TSIP-Lite)
本製品はRX26Tを搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御を簡単に実現できます。
対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。
主要ドキュメント:
MCB-RX26T Type C / CPU Board for RX26T MCU Group
本製品はRX26T(型名：R5F526TACDFM)を搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御を簡単に実現できます。
主要ドキュメント:
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
Carrier Type |
PLP |
CPU |
Program Memory (KB) |
Data Flash (KB) |
RAM (KB) |
Lead Count (#) |
Pkg. Type |
Supply Voltage (V) |
Operating Freq (Max) (MHz) |
I/O Ports |
Ethernet |
USB |
UART (#) |
SPI (#) |
I2C (#) |
CAN (ch) |
DMA |
Timer |
ADC |
24-Bit Sigma-Delta A/D Converter (ch) |
DAC |
Human Machine Interface |
RTC |
Watchdog Timer (ch) |
LVD |
Pkg. Dimensions (mm) |
Buy / Sample |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Part Number | ||||||||||||||||||||||||||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | LFQFP | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 10 x 10 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 80 | LFQFP | 2.7 - 5.5 | 120 | 63 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 19-ch | 12-bit x 2-ch | No | 2 | Yes | 12 x 12 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 100 | LFQFP | 2.7 - 5.5 | 120 | 83 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 22-ch | 12-bit x 2-ch | No | 2 | Yes | 14 x 14 x 1.7 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 64 | HWQFN | 2.7 - 5.5 | 120 | 50 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 15-ch | 12-bit x 2-ch | No | 2 | Yes | 9 x 9 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray | TBD | RXv3 | 128 | 16 | 64 | 48 | HWQFN | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 0.8 | |||||
| Tray (Full Carton) | TBD | RXv3 | 256 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 | |||||
| Tray | TBD | RXv3 | 256 | 16 | 64 | 48 | LFQFP | 2.7 - 5.5 | 120 | 38 | No | 7 | 9 | 8 | 0 | Yes | 8-bit x 8-ch, 16-bit x 13-ch, 32-bit x 10-ch | 12-bit x 10-ch | 12-bit x 2-ch | No | 2 | Yes | 7 x 7 x 1.7 |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
サポート
Renesas Samples
注文可能な製品番号を選択
| 発注型名 | サンプル |
|---|---|
| R5F526TFDGFL#30 | Availability |
| R5F526TFDGFM#30 | Availability |
| R5F526TFDGFN#30 | Availability |
| R5F526TFDGFP#30 | Availability |
| R5F526TFDGND#30 | Availability |
| R5F526TFDGNE#30 | Availability |
play_circle_filledビデオ&トレーニング
32ビット RXマイコン RX26Tのご紹介
モータ/インバータ制御に最適化したRX-Tシリーズに、新たに2モータ制御とPFC制御の実現に最適なRX26Tが加わります。このビデオでは、RX26Tの特長をご紹介します。
Video List
