概要
MCK-RX26Tは永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RX26Tを用いたモータ制御評価をすぐに始めることができます。
本製品にはVersion 1 (型名RTK0EMXE70S00020BJ)とVersion 2 (型名RTK0EMXE70S00021BJ)の2つのバージョンがあります。
- Version 1とVersion 2は同梱しているCPUボード(MCB-RX26T Type A)のVersionが異なります。
- MCB-RX26T Type A Version 1は高電圧インバータボードのPFC制御に非対応であり、MCB-RX26T Type A Version2はPFC制御（シングルPFC制御、インターリーブPFC制御）に対応しています。
- MCK-RX26T Version 1 (MCB-RX26T Type A Version 1同梱)は生産終了予定のため、後継製品であるMCK-RX26T Version 2(MCB-RX26T Type A Version 2同梱)の使用をご検討ください。
なお、サンプルコードによって対応するボードのVersionが異なります。対応するボードはサンプルコードに同梱しているアプリケーションノートに記載してありますので、必ずボードのVersionに応じたサンプルコードをご利用ください。
特長
- CPUボードにはモータ制御MCUとしてRX26Tを搭載
- 3相BLDCモータ用インバータボード(定格48V/10A)
- RX26Tのフラッシュプログラミング用オンボードデバッガ搭載
- 1シャント/3シャント電流検出対応
- 過電流検知機能搭載
- 高電圧インバータボード対応
- モータ制御開発支援ツールRenesas Motor Workbenchに対応
- モータ制御開発支援ツール用の通信ボードを使ってPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能
- ホールセンサ、エンコーダ、誘導式位置センサ入力対応

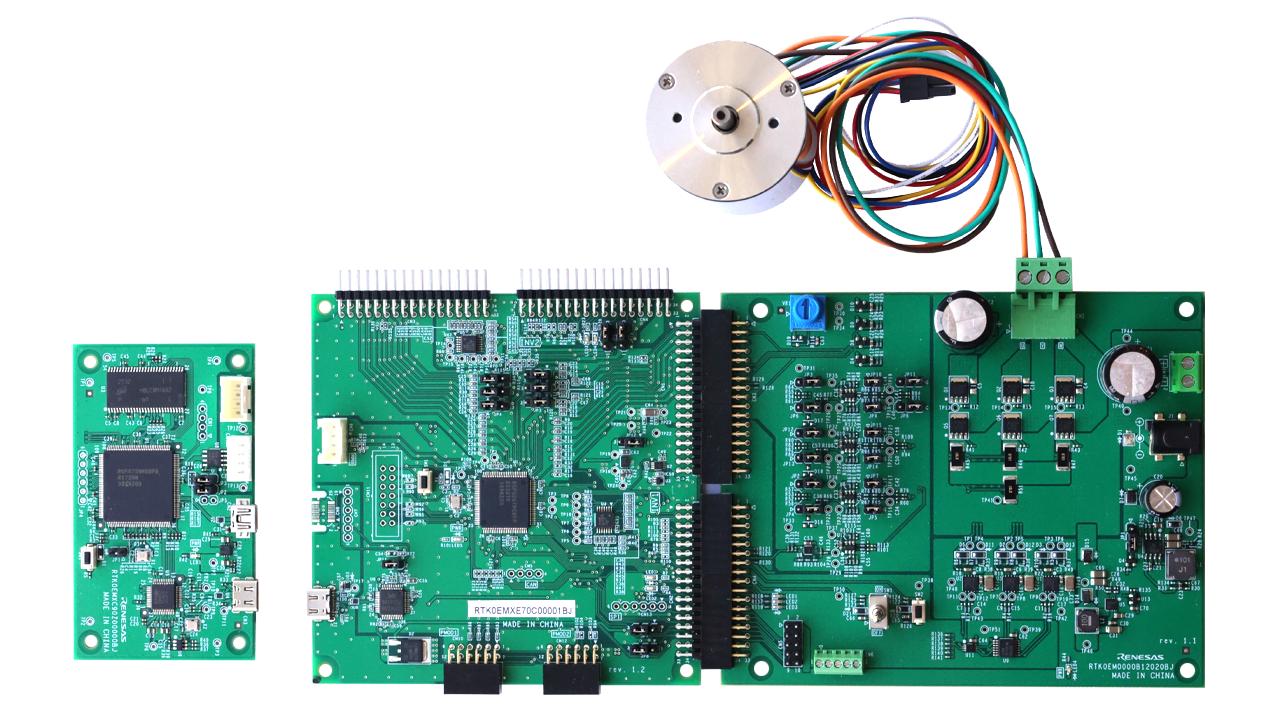

- 同梱物
- RX26T CPUボード (MCB-RX26T Type A)
- インバータボード (MCI-LV-1)
- 通信ボード (MC-COM)
- 永久磁石同期モータ
- アクセサリ (ケーブル、スペーサなど)
アプリケーション
モータ制御
サンプル＆ご購入
Renesas Flexible Motor Control Kit for RX26T MCU Group
| Description: | Renesas Flexible Motor Control Kit for RX26T MCU Group |
拡張ハードウェア
Renesas Flexible Motor Control Communication Board
Renesas Flexible Motor Control CPU Board for RX26T MCU Group
本製品はRX26Tを搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御が簡単に実現可能です。対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。
RX26Tを搭載したCPUボードはType A,B,Cの3種類があり、それぞれ搭載しているMCUが異なります。
- Type A: R5F526TFCDFP (100pin, ROM/RAM=512KB/64KB, without TSIP-Lite)
- Type B: R5F526TFDDFP (100pin,... 続きを読む
Renesas Flexible Motor Control CPU Board for RX26T MCU Group with Trusted Secure IP (TSIP-Lite)
本製品はRX26Tを搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御が簡単に実現可能です。対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。
RX26Tを搭載したCPUボードはType A,B,Cの3種類があり、それぞれ搭載しているMCUが異なります。
- Type A: R5F526TFCDFP (100pin, ROM/RAM=512KB/64KB, without TSIP-Lite)
- Type B: R5F526TFDDFP (100pin,... 続きを読む
Renesas Flexible Motor Control CPU Board for RX26T MCU Group
本製品はRX26T(型名：R5F526TACDFM)を搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御を簡単に実現できます。
対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。
- 対応インバータボード
MCI-LV-1 (P/N: RTK0EM0000S04020BJ) - 対応通信ボード
MC-COM (P/N: RTK0EMXC90S00000BJ)
Renesas Flexible Motor Control Inverter Board for 100V/200V Three-Phase BLDC/Induction Motor
高電圧(100V/200V)のBLDC/誘導モータを使用したモータ制御を容易に評価できるインバータボードです。互換性のあるCPUボードと組み合わせることで、すぐにモータ制御の評価を開始できます。
Flexible Motor Control Inverter Board for Three-Phase BLDC/Induction Motor for Industrial Application, 200-240VAC 3PH Input
高電圧のBLDC/誘導モータを使用したモータ制御を容易に評価できるインバータボードです。互換性のあるCPUボードと組み合わせることで、すぐにモータ制御の評価を開始できます。
本製品は入力電圧として3 相AC200～240V 50/60Hzのみに対応しています。
エアコン室外機向けインターリーブPFC搭載デュアルモータ制御のリファレンスデザイン
本リファレンスデザインはエアコン室外機制御を実現するトータルソリューションです。AC200V高電圧インバータボードMCI-HV-ACと、通信ボードおよび周辺機器を組み合わせて使用します。PMセンサレスベクトル制御のサンプルコードを用いて2モータ制御を実現します。
Flexible Motor Control Inverter Board for Three-Phase BLDC/Induction Motor for Industrial Application, 200-240VAC 1PH Input
高電圧のBLDC/誘導モータを使用したモータ制御を容易に評価できるインバータボードです。互換性のあるCPUボードと組み合わせることで、すぐにモータ制御の評価を開始できます。
本製品は入力電圧として単相AC200～240V 50/60Hzのみに対応しています。
