特長
- チャージポンプ内蔵
- 3.3V対応ロジックインタフェース
- 低待機電力
- 短絡保護
- 過電流検出によるシャットダウン
- 過負荷検出によるシャットダウン
- デルタTch検出によるシャットダウン
- アブソリュートチャネル過熱検出によるシャットダウン
- 診断機能内蔵
- 比例負荷電流センシング
- 異常な負荷状態で指定されたフォルト信号
- セルフターンオンによるバッテリ逆接続保護機能
- 接地保護機能の損失
- 低電圧ロックアウト
- 誘導性負荷スイッチオフ時のアクティブ・クランプ動作
- AEC認定
- RoHS指令準拠
- 製品仕様
- Nch/Pch: Nch
- 車載用
- パッケージ・タイプ： TO263-7
- タイプ：ハイサイド
- チャネル：１
- Ron（mohm）typ. @ Tj = 25 °C：3.8
- Ron（mohm）max. @ Tj = 25 °C：4.6
- Ron（mohm）max. @ Tj = 150 °C：8.5
- Vcc (V) min.: 4.5
- Vcc (V) max.: 28
- Vload dump (V): 42
- IL (A) typ.: 22
- IL (SC) (A): 100
- 診断：電流センス
- Tch (°C) min. :-40
- Tch (°C): 150
- 取り付け：SMD

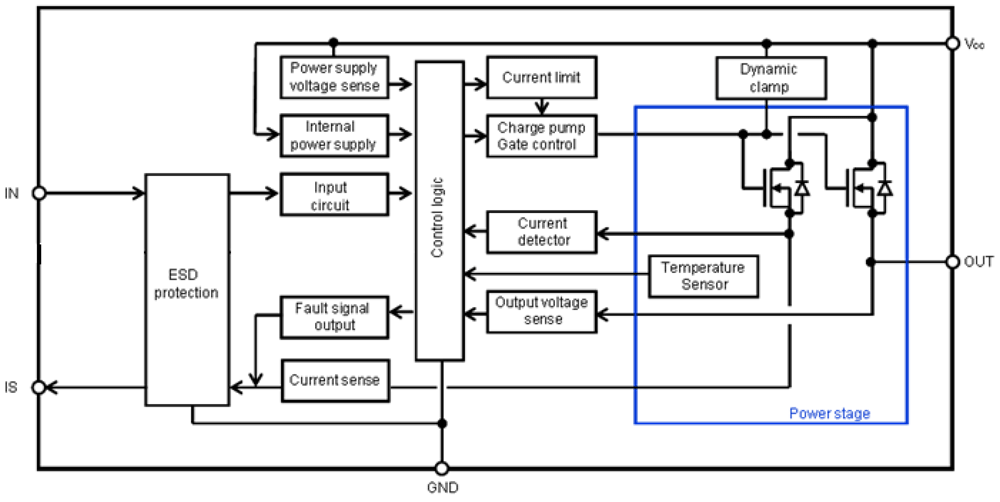

RAJ2800044H12HPF Block Diagram
説明
ファミリ：
RAJ280004は、TO263-7パッケージの3.8mohmシングルチャネルのインテリジェントパワーデバイス（IPD）です。 充電ポンプ付きNchハイサイドスイッチ、比例負荷電流検出による診断フィードバック、保護機能内蔵です。 オンステート抵抗、電流駆動と電圧駆動の入力インタフェースの組み合わせにより、最大4つのデバイスがファミリに含まれます。
スケーラビリティ：
多様なオンステート抵抗と標準化されたパッケージ、ピンアウトにより、ターゲット負荷に応じた自由なユニット設計が可能です。
保護性：
高度な保護方式により、RAJ280004は長期的かつ反復的な短絡状態に対して高い保護性を実現します。
パラメータ
| 属性 | 値 |
|---|---|
| Function | High Current Operation |
| RON (mohm) typ. @ Tj = 25 °C (mohm) | 3.8 |
| Channels per device (#) | 1 |
パッケージオプション
| Pkg. Type |
|---|
| TO-263-7 |
アプリケーション・ブロック図
 | サンルーフコントローラ MCUとIPDを備えたサンルーフ制御システムは、車両での正確で安全かつ効率的な操作を保証します。 |
 | EV用ワイヤレスバッテリマネジメントシステム ルネサスのワイヤレスBMSは、ワイヤハーネスをなくし、柔軟性を高め、標準化のためにBluetooth LEを使用しています。 |
 | ソリッドステート車載配電モジュール ソリッドステートパワーモジュールは、IPD保護と制御を備えた安全でコンパクトな車載ネットワークを実現します。 |
このデバイスに組み合わせたい製品
更に設計開発を進めるための製品を探してみましょう
| 型名 | 状態 | サンプル | 在庫 | パッケージ |
|---|---|---|---|---|
| RAJ2800044H12HPF | Active | N/A | 在庫切れ | TO-263-7 |
