概要
RZ/V2N AI MPU評価キットV2.0（RTK0EF0186C03001BJ）は、RZ/V2NクアッドコアVision AI MPUの評価に最適な評価ボードキットです。本キットは、CPUボードと拡張ボード(EXPボード)で構成されています。V2.0では、DDRのSuspend to RAM機能に対応し、それに伴って電源回路構成の変更を行っています。また本評価キットはソフトウェア開発環境であるAIソフトウェア開発キット（AI SDK）に対応しています。低消費電力のAI推論、ビデオストリーミング、その他の内蔵機能を評価することが可能です。旧バージョンのEVKを御使用のお客様は、V1.0用のドキュメントを御参照下さい。
旧製品（V1.0）との差分
- DDR Suspend to RAM機能
- Ver1.0 (RTK0EF0186C03000BJ)：無し
- Ver2.0 (RTK0EF0186C03001BJ)：あり
特長
- デバイス: RZ/V2N R9A09G056N48GBG
- Cortex-A55 x4, Cortex-M33 x1
- AIアクセラレータ DRP-AI3
- BGA, 15mm x 15mm 840ピン 0.5mmピッチ

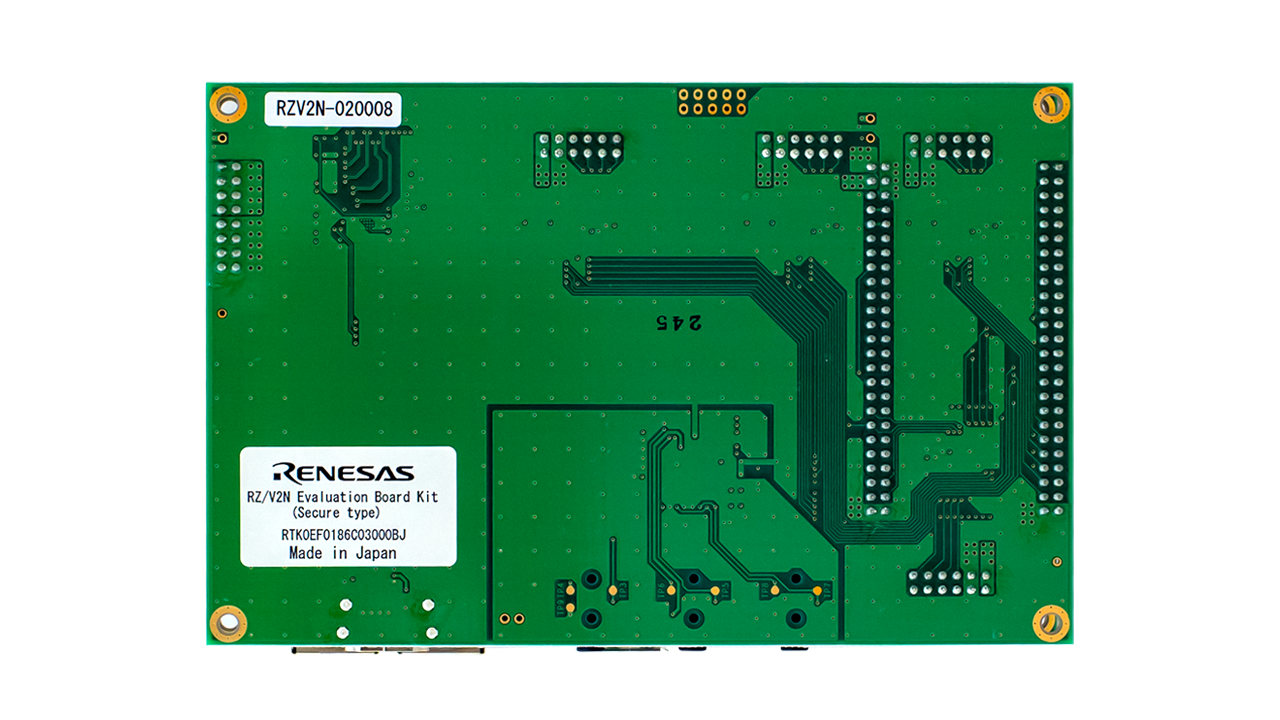

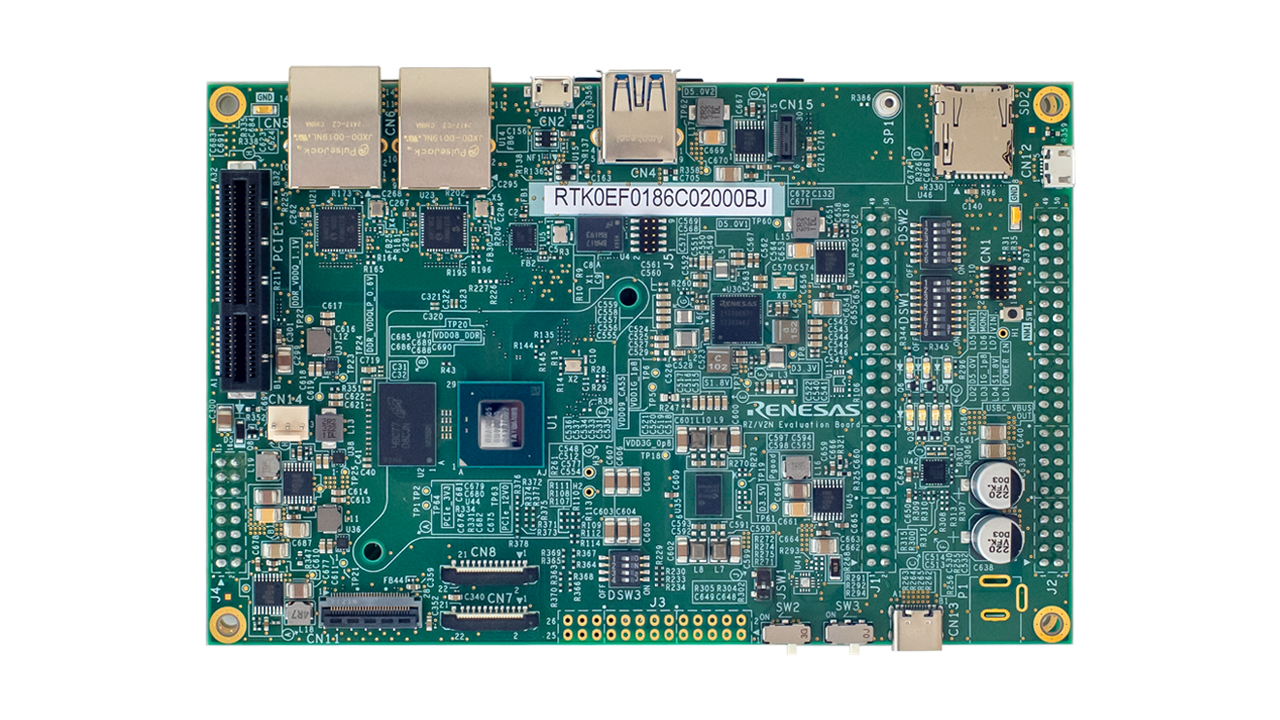

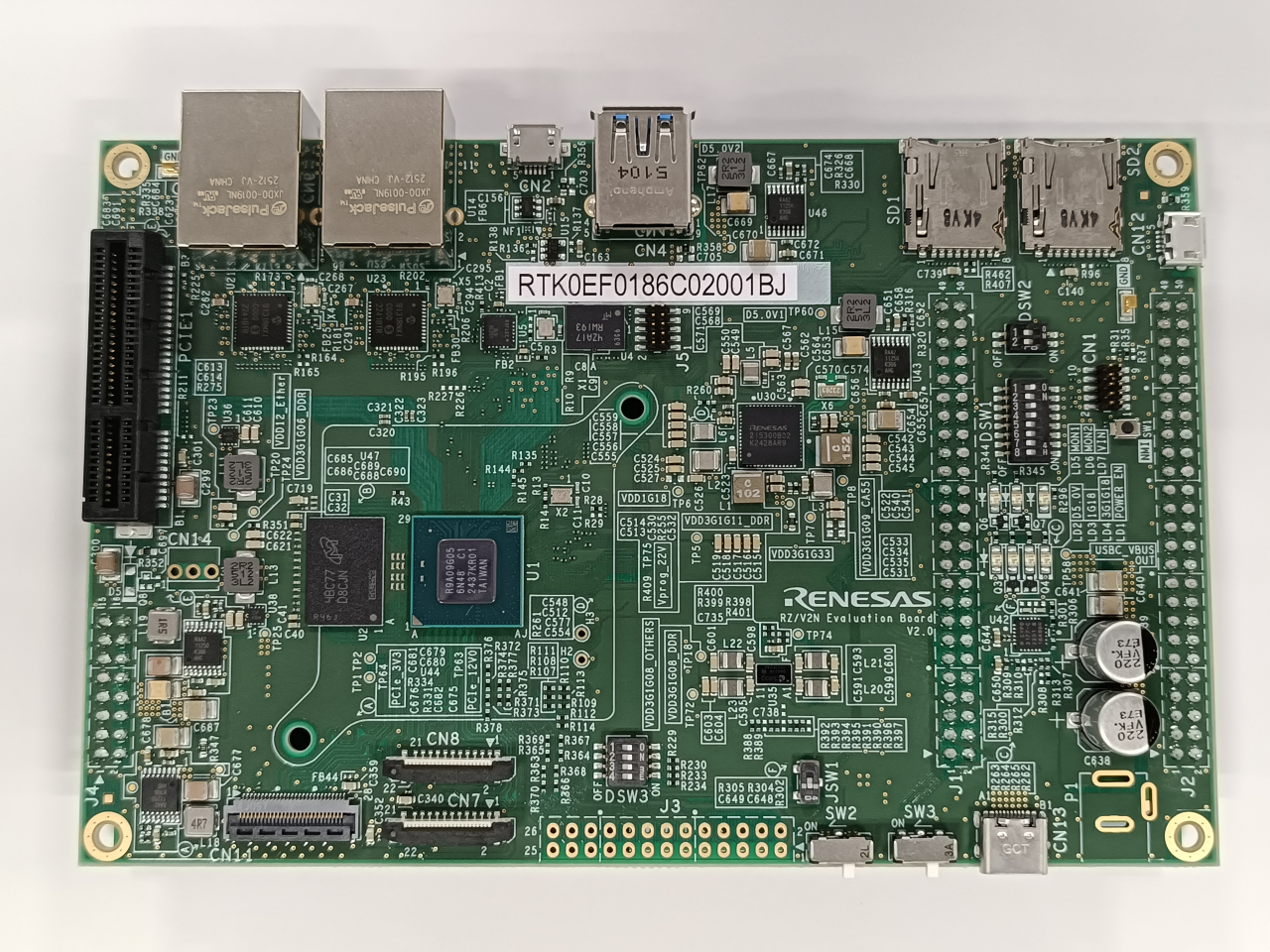

- RZ/V2N評価ボード（CPUボード）：
- CPU：RZ/V2N
- PMIC：RAA215300A2GNP#HA7
- クロックジェネレータ：5L35023B
- メインメモリ：LPDDR4X 8GB x1
- eMMC：64GB
- xSPIフラッシュメモリ：64MB
- 外部メモリ：microSD x2
- サブ基板用の基板接続コネクタ
- 高速インタフェース：
- ギガビットイーサネット × 2ポート
- USB 3.2 Gen2 × 1ch（Host機能のみ）
- USB2.0 x 1ch（OTG）
- PCIe® Gen3 × 1ch（x2 レーン）
- MIPI® CSI-2® x 2ch
- MIPI DSI® x 1ch
- GPIO：86ピン
- RZ/V2H-EVK拡張ボード（EXPボード）：*RZ/V2Hと共用仕様
- HDMI® Tx x1ch
- オーディオAUX入力端子 × 1ch
- オーディオMIC入力端子 × 1ch
- オーディオHP出力端子 × 1ch
- Pmod™ x 4

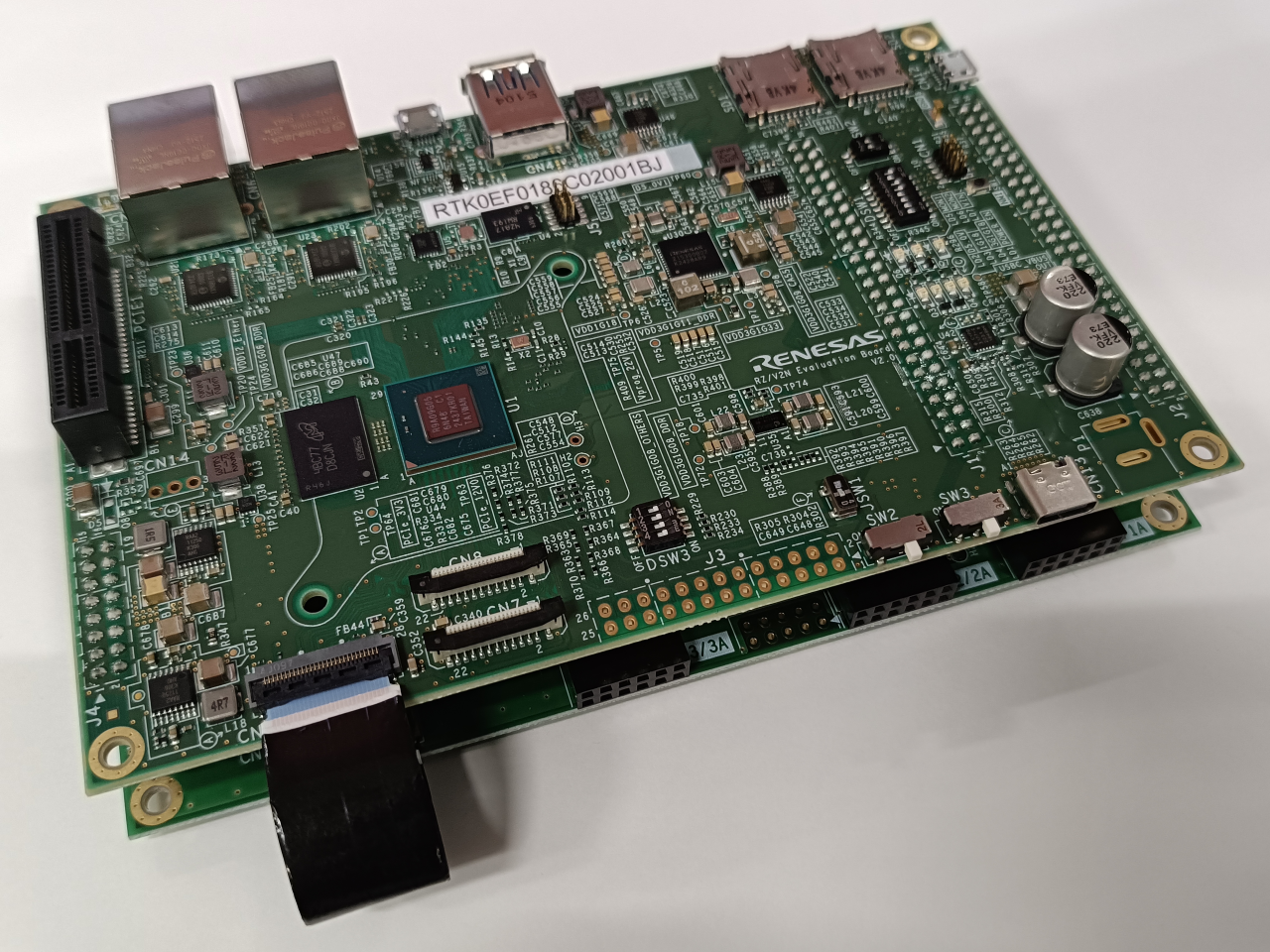

- 同梱品：
- RZ/V2N 評価ボードV2.0
- RZ/V2H EVK拡張ボード
- MIPI DSI用ケーブル
- ヒートシンク
- USBケーブル（Micro B ー Type A)
- Rubber feet（4個セット）
- 注記
- ACアダプタは付属していません。60W Power Delivery対応のUSB電源及びケーブルを別途ご用意ください。
アプリケーション
エッジAI
使用製品
| 5L35023 | VersaClock 3Sプログラマブルクロックジェネレータ |
| DA9130 | 高効率、10A、2相、ステップダウンDC/DCコンバータ(降圧) |
| DA9215 | マルチフェーズ15Aおよび5A出力電流 |
| ISL6185XXC | デュアルUSBポート電源コントローラ - 商用温度範囲0℃～+70℃をカバー |
| ISL80015 | コンパクトな同期整流型降圧コンバータ |
| ISL80031A | 3A同期整流降圧コンバータ、2x2 DFNパッケージ |
| RAA211250 | Integrated FET 30V, 5A Synchronous Buck Regulator with Internal Compensation and Programmable Frequency |
| RAA215300 | DDRメモリ対応、充電器・RTC内蔵の高性能9チャネル パワーマネジメントIC |
サンプル＆ご購入
RTK0EF0186C03001BJ
アクティブ| Remarks: | DDR Suspend to RAM |
ビデオ&トレーニング
この動画では、2台のMIPI CSI-2カメラモジュールを使用し、RZ/V2N Evaluation Kitでデュアルカメラの動作を設定・検証する方法を説明します。ハードウェア構成、カメラインターフェース、およびAR0234イメージセンサ、CSI-2レシーバ、CRUキャプチャユニット、Media Controllerフレームワークを含むLinuxの映像取り込みパイプラインを紹介します。さらに、カメラの認識確認、ドライバの確認、パイプラインの設定、RAWフレームの取り込み、2台のカメラによる同時フルフレームレート取り込みの検証を実演します。最後に、GStreamerを使用して2つのカメラ映像を左右に並べ、HDMIに表示する方法を紹介します。マルチカメラを使用する組み込みビジョンアプリケーションの実践的な基礎となる内容です。
