概要

RX65Nグループは、セキュリティ、コネクティビティ、およびHMIが強化された、IoT機器やHMI強化に最適なマイコンです。 RX65Nグループは、豊富なパッケージラインナップと大容量フラッシュメモリおよびRAMを搭載し、さまざまなアプリケーションを制御することができます。

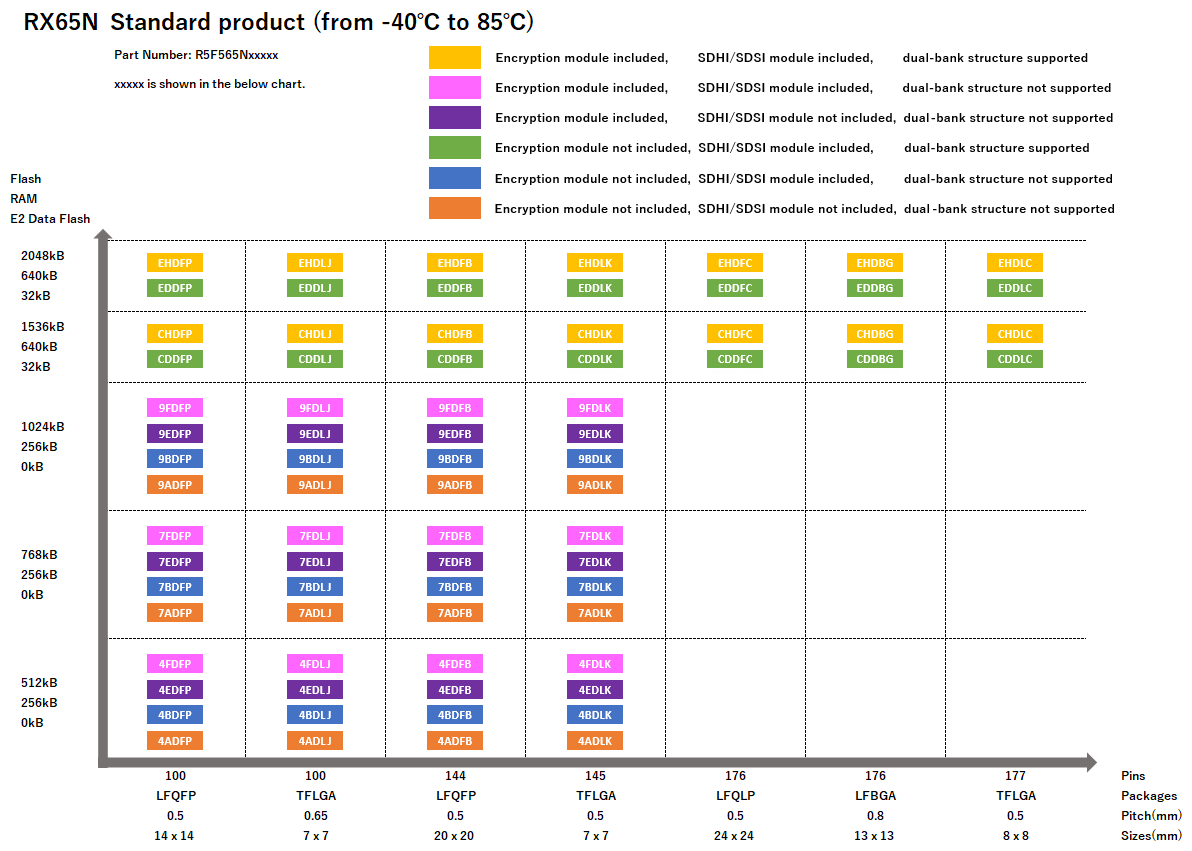

Pin-Memory Diagram of RX65N stanndard products

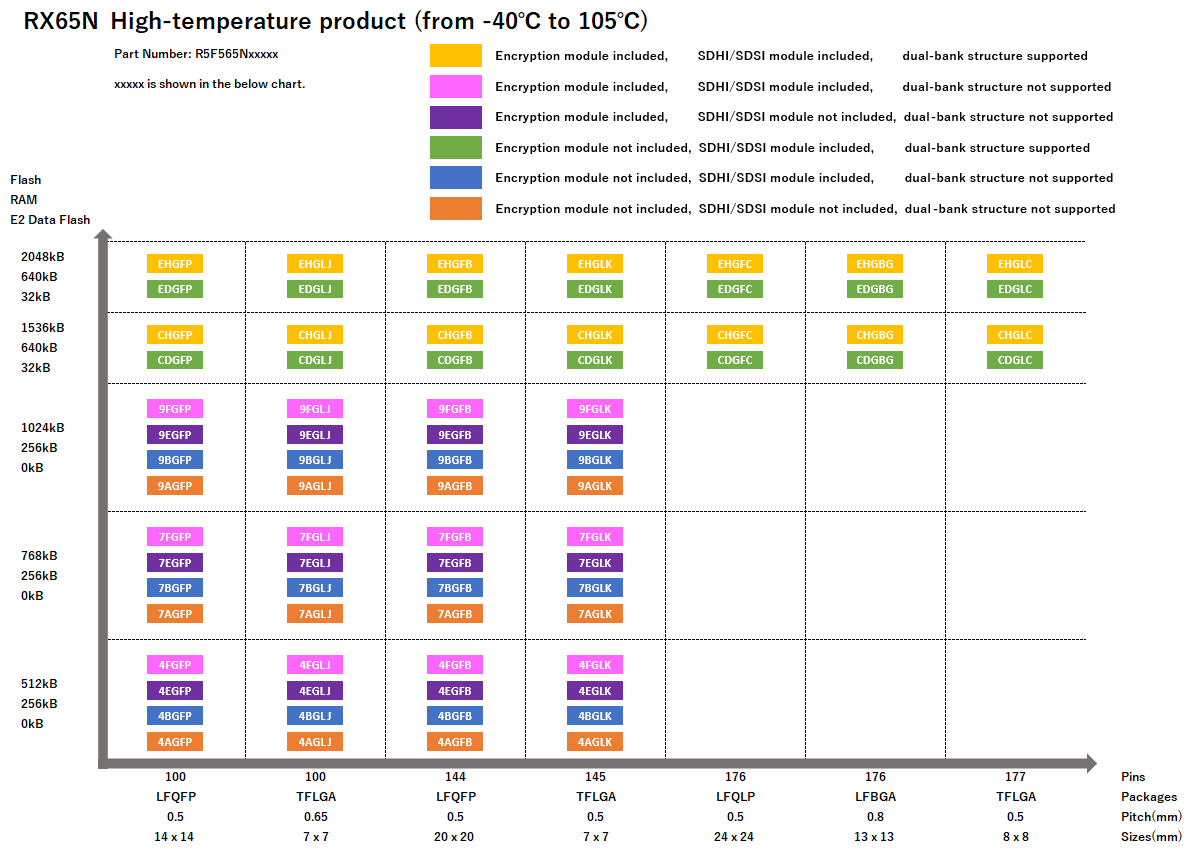

Pin-Memory Diagram of RX65N High-temperature products

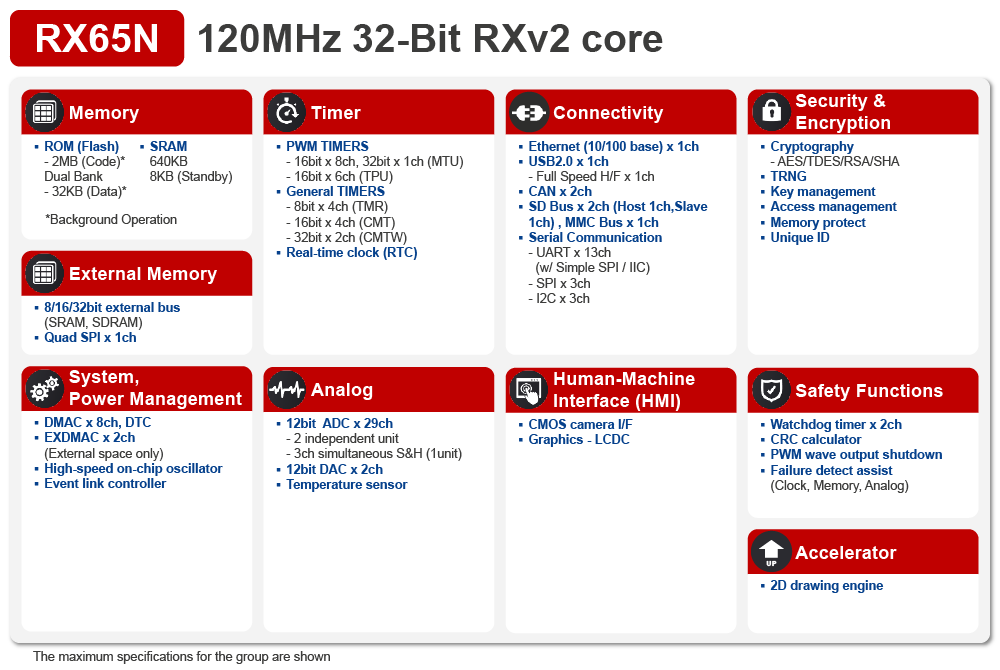

RXv2コア 120 MHz動作 (34 CoreMark/mA)、単精度FPU
2.7～3.6 V動作
豊富なパッケージラインアップ : 100～176ピン
Ethernet、USB、CAN、SDホスト/スレーブインタフェース、およびクワッドSPIなどの多様な通信インタフェースを内蔵
最大2 MBのコードフラッシュ、最大640 KBのSRAM
ファームウェアアップデートに便利なDualBank機能* 1
HMI
- TFT-LCDコントローラと2Dグラフィックエンジン搭載でユーザインタフェース処理を高速化
セキュリティ
- NISTの FIPS140-2 レベル3のCMVP認証を取得* 1
- ルネサス独自のハードウェアセキュアIP(Trusted Secure-IP)によりハイレベルなRoot-of-trustを実現* 1
- AES、TRNG、TDES * 1、RSA * 1、ECC * 1、SHA * 1の各種暗号化エンジンを搭載
- 誤書込みを防止する内蔵フラッシュメモリのプロテクト機能
[*1: 1.5 MB以上のコードフラッシュを搭載した製品のみ]

NIST:アメリカ標準技術研究所
FIPS:連邦情報処理標準
CMVP:暗号モジュール評価プログラム

	流量メータ付バルブ
	電力線通信を用いた音声通信
	セルラークラウド接続システム
	電力線フィーダーターミナルユニット
	オートマチックホームやビルHVACシステム向けのマスタアクチュエータ
	オートマチックホームやビルHVACシステム向けのスレーブアクチュエータ
	オートマチックホームやビルHVACシステム向けのIPゲートウェイ
	クラウド型セキュリティ＆センサソリューション
	株式会社ユビキタスAI Edge Trust
	株式会社コアAWS IoTクラウドソリューション
	株式会社アルファプロジェクト GUI統合開発環境 GEAL2
	Wi-SUN FAN 1.1ベースの高速サブGHzワイヤレス通信
	株式会社ミスポNORTi Professional
	1NCE SIM Cards
