概要
説明

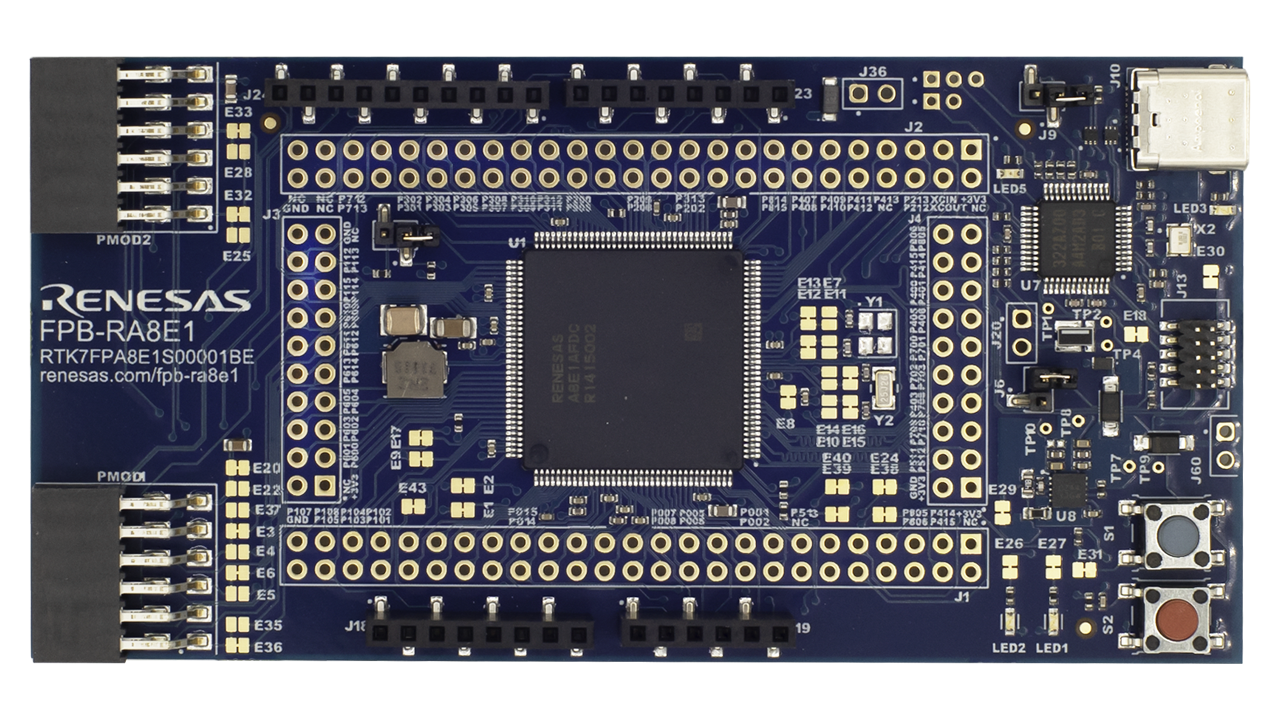

RA8E1 Fast Prototyping Boardは、R7FA8E1AFDCFBマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。 SEGGER J-Link™エミュレータサーキットを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。 さらにArduino UnoおよびPmod™インタフェースを標準搭載、マイコンの全ピンにアクセス可能なスルーホールなど、高い拡張性を有しています。
RA8E1 Fast Prototyping Boardと各種無線ボードや各種センサを接続するため、およびRA8E1マイコンの性能を発揮するためのサンプルソフトウェアを用意しています。
特長
- MCU ネイティブ ピン アクセス
- R7FA8E1AFDCFB MCU（以下、RA MCU）
- 360MHz、Arm® Cortex-M85®コア
- 1MBコードフラッシュメモリ、12KBデータフラッシュメモリ、544KB SRAM（32KB TCMを含む）
- 144ピン、LFQFPパッケージ, 20mm x 20mm x 1.70mm, 0.5mm pitch
- 1 x 20、2 x 50オスヘッダーを介したネイティブ ピン アクセス
- 20ピンカメラインタフェースコネクタ
- 高精度な消費電流測定のためのMCU電流測定ポイント
- 複数のクロックソース - 低精度 (~1%) クロックも RA MCU の内部で使用できます。 RA MCU発振器とサブクロック発振器の水晶振動子は、高精度の20.000MHzおよび32,768Hzの基準クロックをボードに適合させることができます。
- エコシステムおよびシステム制御アクセス
- 2つの5V入力ソース
- USBデバッグ
- 外部電源
- リアルタイムクロックバックアップ供給コネクタ(未実装)
- 2つのデバッグモード
- デバッグ オンボード (SWD)
- デバッグ イン (SWD、SWO、JTAG)
- ユーザ LED とボタン
- 2つのユーザLED (緑)
- 電源入力を示す緑色LED
- デバッグ接続を示すデバッグ LED (黄)
- 1つのユーザボタン
- 1つのリセットボタン
- 2つのエコシステム拡張機能
- 2つの Digilent Pmod™(SPI、UART、I2C)コネクタ
- Arduino™ (UNO R3) コネクタ
- MCU ブート構成用ジャンパ
- 2つの5V入力ソース
アプリケーション
ドキュメント
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| クイックスタートガイド | PDF 646 KB English | |
| マニュアル－開発ツール | PDF 2.62 MB English | |
| PCB設計ファイル | FPB-RA8E1 v1 - Design Package
|
|
| アプリケーションノート |
PDF
632 KB
The FPB-RA8E1 example project bundle demonstrates how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA8E1 kit. It includes multiple example projects that highlight peripheral usage and system functionality, while leveraging the optimized, scalable, and high‑quality FSP for embedded system design.
|
|
| アプリケーションノート |
PDF
3.27 MB
Introduces the MCU boot firmware features and tool support to utilize Secure Factory Programming (SFP) for RA8 MCUs. Guidelines and procedures for utilizing these features and tools are provided. This application note also provides the key operations during SFP, Firmware Image Encryption and Device Lifecycle Management (DLM). This application note provides usage notes on how to use SFP with solutions such as the First Stage Bootloader (FSBL), TrustZone, and Decryption On The Fly (DOTF).
|
|
| アプリケーションノート |
PDF
4.10 MB
AI生成コンテンツ:
RA8シリーズMCUの設計において見落とされやすいハードウェアの細部やよくある質問に回答し、ハードウェアマニュアルを補完することを目的としています。電源構成、エミュレータサポート、クロック回路、リセット回路、TrustZone®を含むセキュリティ機能、メモリ構成、I/Oポート設定、低消費電力モードなどの設計上の重要事項を解説します。USBやMIPIなどの周辺機器要件やPCBレイアウトの実践的な注意点も含まれ、RA8シリーズ設計の包括的な参考資料となっています。
|
|
| アプリケーションノート |
PDF
5.13 MB
English
ルネサス製RA8E1グループMCUを搭載したFPB-RA8E1ボードを対象に、統合開発環境e² studioを使用して開発を開始する際のベストプラクティスをまとめます。プロジェクトの新規作成からコード実装、ビルド、デバッグまでの一連の流れを、初めてRA8シリーズを扱う開発者でもスムーズに理解できるよう段階的に解説しています。
|
|
| アプリケーションノート |
PDF
2.58 MB
AI生成コンテンツ:
The RA8 MCU Quick Design Guide details essential design considerations for Renesas RA8 microcontrollers, covering power supply configurations, emulator interfaces, operating modes, memory architecture, clock circuits, reset mechanisms, security features, and I/O port configurations. It highlights dual power domains, switching regulator connections, USB and MIPI interface power pins, and capacitor placement for stable operation. The guide also explains emulator support via SWD and JTAG, clock frequency requirements for peripherals, reset source determination, TrustZone security implementation, memory protection, and low power consumption strategies. It serves as a practical reference to accelerate development and ensure robust hardware design.
|
|
| パンフレット | PDF 479 KB English | |
| レポート | PDF 187 KB English | |
10件
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, DA148xx, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
2件
|
||
サンプルコード
サンプルコード
フィルター
|
||
|---|---|---|
| 分類 | タイトル | 日時 日時 |
| サンプルコード | FPB-RA8E1 Example Project Bundle
The FPB-RA8E1 example project bundle demonstrates how to write code for various Renesas Flexible Software Package (FSP) modules supported by the FPB-RA8E1 kit. The sample code provides ready‑to‑build reference implementations that illustrate peripheral operation and system behavior, enabling developers to quickly evaluate FSP features and accelerate embedded application development.
|
|
1件
|
||
関連ボード＆キット
ボード＆キット
RA8D1 MCUグループ評価キット
EK-RA8D1 評価キットを使用すると、RA8D1 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。
EK-RA8D1キットは、グラフィックスLCDコントローラを備えるRA8D1マイコンを搭載したEK-RA8D1ボード、静電容量式タッチオーバーレイ付き4.5インチTFTカラーLCD（480 x 854）を搭載したMIPIグラフィックス拡張ボード... 続きを読む
RA8M1 MCUグループ評価キット
EK-RA8M1 評価キットを使用すると、RA8M1 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。
はじめに
クイックスタート サンプルプロジェクトを実行する
- EK-RA8M1ボードには、クイックスタートサンプルプロジェクトがあらかじめフラッシュメモリに書き込まれています。（ソースコードは、EK-RA8M1 Example Project Bundleをご参照ください）
- 5V電源に接続されたMicro USB... 続きを読む
製品選択
| 型名 | 状態 | 在庫 | 参考価格（米ドル） | Sampleable |
|---|---|---|---|---|
| RTK7FPA8E1S00001BE | Active | 在庫あり | 1u | $27.06 | Available |
ビデオ&トレーニング
Configure and use the Watchdog Timer (WDT) and Independent Watchdog Timer (IWDT) on RA devices with the RA8E1 fast prototyping board. Project setup using the Flexible Software Package in e² studio is included, along with separate implementations for WDT and IWDT. Countdown behavior is displayed using SEGGER RTT to indicate timing before reset. Normal operation with watchdog expiration and system restart is shown for WDT. Fault-triggered reset behavior is demonstrated using IWDT to illustrate its role in system recovery.
