特長
- VDSS = 150V
- 標準駆動電圧対応：VGS(th) = 2.2~3.7V
- 超低オン抵抗：RDS(on) = 3.4mΩ以下
- ID = 200A
- 低入力容量
- 低熱抵抗

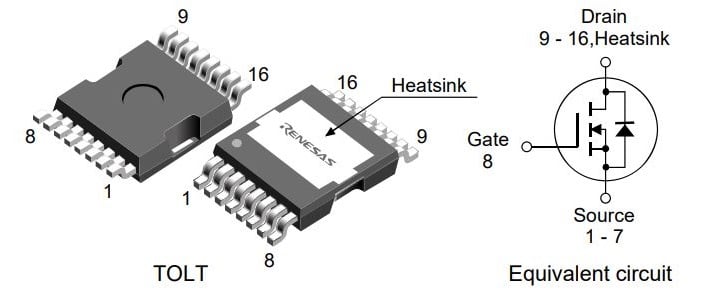

- パッケージ：TOLT
- 100%アバランチテスト済み
- 鉛フリー鉛めっき:RoHS対応
- IPC/JEDEC J-STD-020によるモイスチャーレベル1
説明
RBE034N15R1SZPW NチャネルパワーMOSFETは、REXFET-1スプリットゲート技術を採用し、TOLTパッケージで提供されます。 TOLTパッケージは、超小型で最適な熱性能を実現するトップサイド冷却を採用しています。
Renesasのスプリットゲートテクノロジーは、低RDS(on)とスイッチング能力を備え、高出力・高周波アプリケーションに最適です。
パラメータ
| 属性 | 値 |
|---|---|
| Qualification Level | Industrial |
| Nch/Pch | Nch |
| Channels (#) | 1 |
| Standard Pkg. Type | TOLT |
| Simulation Model Available | Yes |
| VDSS (Max) (V) | 150 |
| ID (A) | 200 |
| RDS (ON) (Max) @10V or 8V (mohm) | 3.4 |
| RDS (ON) (Typical) @ 10V / 8V (mohm) | 2.8 |
| Pch (W) | 366 |
| Vgs (off) (Max) (V) | 3.7 |
| VGSS (V) | 20 |
| Ciss (Typical) (pF) | 6200 |
| Qg typ (nC) | 86 |
| Mounting Type | Surface Mount |
| Function | Power MOSFETs |
パッケージオプション
| Pkg. Type | Lead Count (#) |
|---|---|
| TOLT | 16 |
アプリケーション・ブロック図
|
e-BIKEシステム
高度なMCU、電源、BMSデバイスを備えた完全なe-BIKEシステムは、走行を延長し、制御を強化します。
|
その他アプリケーション
- モータ制御
- エネルギーインフラ
- 産業オートメーション
- DC/DC電力変換
- 電動工具
- ロボティクス
