概要

Description

RX23WはBluetooth® 5.0 Low EnergyおよびIoT機器に不可欠なセキュリティ機能、タッチキー、USB、CANなどの豊富な周辺機能を内蔵し機器のシステム制御と無線通信を1チップで実現可能なマイコンです。 Bluetooth 5.0 Low Energyのロングレンジやメッシュネットワークなどのフル機能のサポートと、優れた受信性能を実現しています。

また、RX23Wではアンテナと発振子を内蔵したモジュール品をラインアップしています。世界最小クラスのモジュールサイズでありながら、多くのマイコン周辺機能ピンが利用可能な仕様になっています。本モジュールは日本(技適)、北米(FCC/ISED)、欧州(CE)の電波法認証を取得しており、ユーザのRF設計や電波法取得等の手間を削減し、早期の市場投入を可能とします。

特長

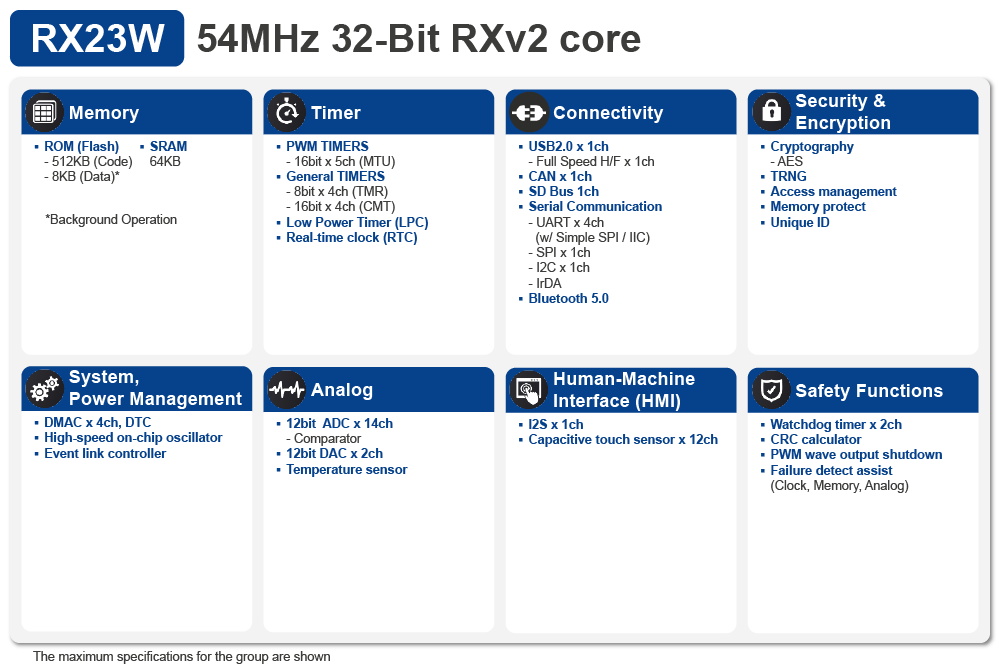

  • RXv2コア 54MHz動作 (4.33 CoreMark/MHz)、単精度FPU
  • 動作電圧: 1.8V to 3.6V
  • 動作温度:  -40°C to 85°C
  • プログラムフラッシュ 最大512KB、SRAM 最大64KB
  • 通信機能
    • Bluetooth Low Energy x1ch
      Bluetooth 5.0 に準拠したRF トランシーバおよびLink Layer を内蔵
      LE 1M PHY、LE 2M PHY、LE Coded PHY(125kbps, 500kbps)、LE Advertising Extensions に対応
      Bluetooth 専用AES-CCM (128 ビット) 暗号回路を内蔵
    • USB2.0 ホスト/ ファンクション/OTG x1ch
      フルスピード(12Mbps)、ロースピード(1.5Mbps)、アイソクロナス転送、BC(バッテリチャージャ)に対応
    • CAN x1ch
      ISO11898-1 準拠のCAN、最大1Mbps 転送
    • SD Host I/F x1ch
      SD メモリ/SDIO 1 or 4 ビット SDバスをサポート
  • 静電容量式タッチセンサ
    • 自己容量方式:1 端子1 キー構成で最大12 キーに対応
    • 相互容量方式:12 本の端子のマトリクス構成により最大36 キーに対応
  • アナログ強化
    • 12ビットA/Dコンバータ×14ch、12ビットD/Aコンバータ×2ch
  • Trusted Secure IP Lite (AES/TRNG)
  • モジュール品PKGサイズ

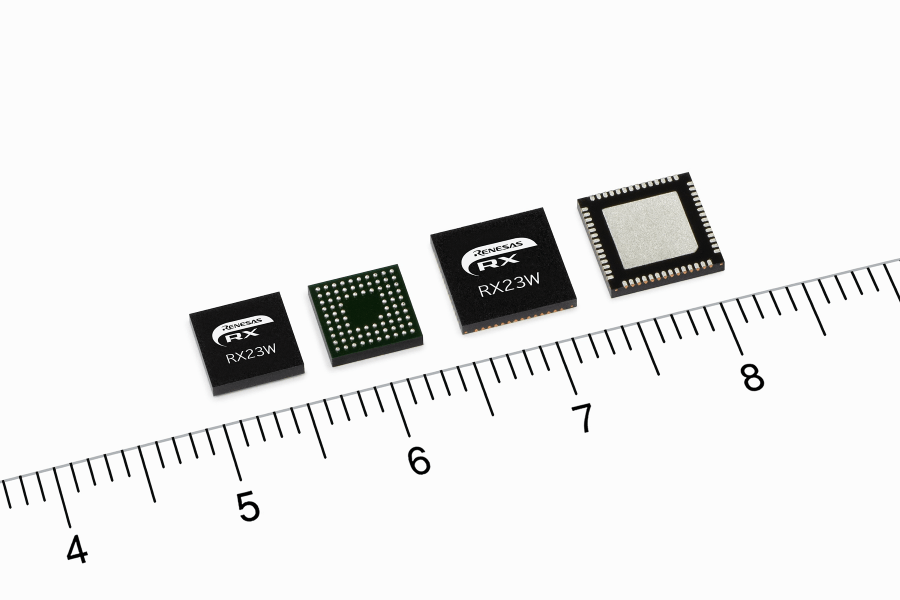

    • 6.1 × 9.5 mm、0.5mmピッチ (LGA-83pin)
