概要
説明
スマート照明およびデジタル電源システムのソリューション開発を支援するツールです。ルネサスの照明システムライブラリ、デジタル電源ソフトウェア、リファレンスソリューションプログラム、各種コンパイラ、評価ボードをシームレスに統合し、照明制御および電源調整ソリューションの効率的な開発と検証を可能にします。
本製品は、無償で提供します。
特長
- DALI-2 Control Gearをサポートし、照明制御(DALI)のパラメータをGUIで設定
- 照明制御(DALI)向けのソフトウェアを自動生成
- 照明システム開発に役立つガイドの表示
- Learn More
リリース情報
ターゲットデバイス
設計・開発
調べる
ビデオ&トレーニング
この動画では、スマート照明システムの基本機能と、スマート照明システムの開発に貢献できるQE for Lighting&Powerについて説明します。
関連リソース
ニュース＆ブログ
ブログ 2023年12月18日 |
詳細情報
機能
DALI(Control Gear)向けのソフトウェア開発を短期間に

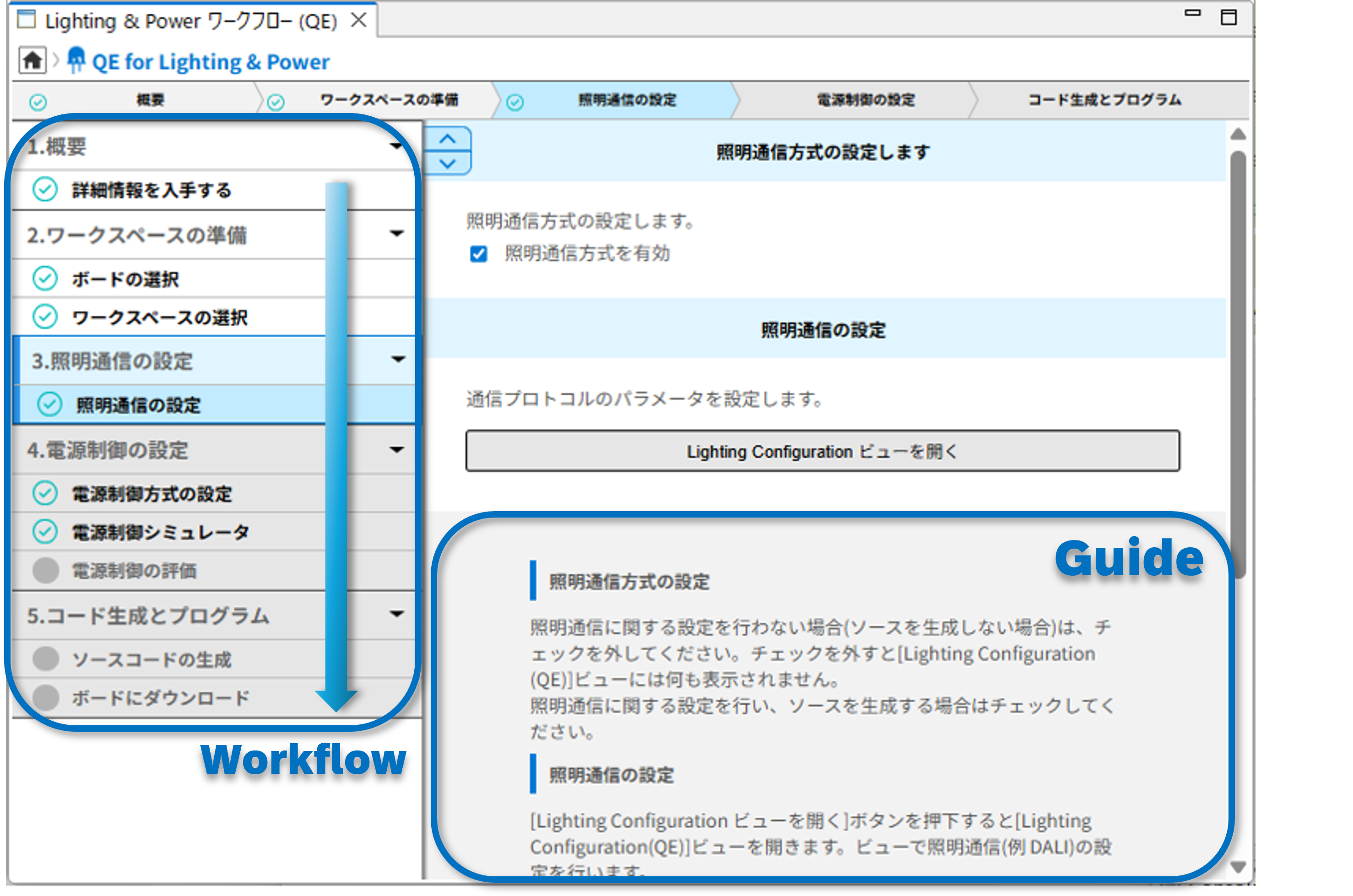

ワークフローに従ってガイドを見ながら、簡単なGUI操作でサンプルプロジェクト作成、DALI設定、ソースコード生成し、ビルド後にプログラムを評価ボードへ書き込んで動かせます。
GUIで照明制御(DALI)のパラメータ設定を簡単に
パラメータを選択、値入力で簡単に設定できます。
入力値に誤りがあった時は、エラーメッセージを表示します。
QE for Lighting & Powerは以下をサポートしています。
・DALI Control Gearライブラリ（IEC62836-102）
・LED照明に特化したParticular Requirements IEC 62386-207 ed1.0(LED)
・演出用照明に特化したParticular Requirements IEC 62386-209 ed1.0(カラー)
・複数のLED調光制御のタイプ(CPU, FAA)
・様々なサンプルアプリケーションを生成するための、異なるプロトコルの組み合わせ
IEC 62386-102 + IEC 62386-207
IEC 62386-102 + IEC 62386-207 + IEC 62386-209
ソースプログラムの生成、評価ボードへの書き込みは、GUIのボタンを押すだけ
・ボタンを押すだけで、ソースの生成およびコンパイルの実行
複数のコンパイラをサポート
Renesas CC-RL
IAR
・ボタンを押すだけで、生成したプログラムをRenesas Flash Programmerにより評価ボードへ書き込み
QE for Lighting & Powerのガイド部を見ながらPCと評価ボードを接続し、すぐに評価ボードで動作させることができます。
電源制御パラメータの評価をアシスト
・電源制御シミュレータが、GUIのボタンを押すだけで簡単に使用できます。
・ガイドにしたがって設定することにより、ボードを使用して電源制御パラメータをリアルタイムで調整できます。
デバイス/評価ボードと対応機能リスト
| デバイス/評価ボード | GUIによるDALIプロトコルパラメータの設定 | 電源制御シミュレータを使ったシミュレーション | 電源制御パラメータのボードを使った評価 | 複数のコンパイラに対応したソースコードの生成とビルド | ビルドしたプログラムの評価ボードへの書込み | |
|---|---|---|---|---|---|---|
| RL78/G24 | RL78/G24 DC/DC LED Control Evaluation Board | ✔ | ✔ | ✔ | ✔ | ✔ |
| RL78/G24 Interleaved PFC + LLC Board 400W | ✔ | ✔ | ✔ | ✔ | ✔ | |
| カスタムボード | ✔ |
| ✔ | ✔ | ||
| RL78/G22 | カスタムボード | ✔ | ✔ | ✔ | ||
| RL78/G23 | カスタムボード | ✔ | ✔ | ✔ | ||
| RL78/L23 | カスタムボード | ✔ | ✔ | ✔ | ||
