DALI通信概要

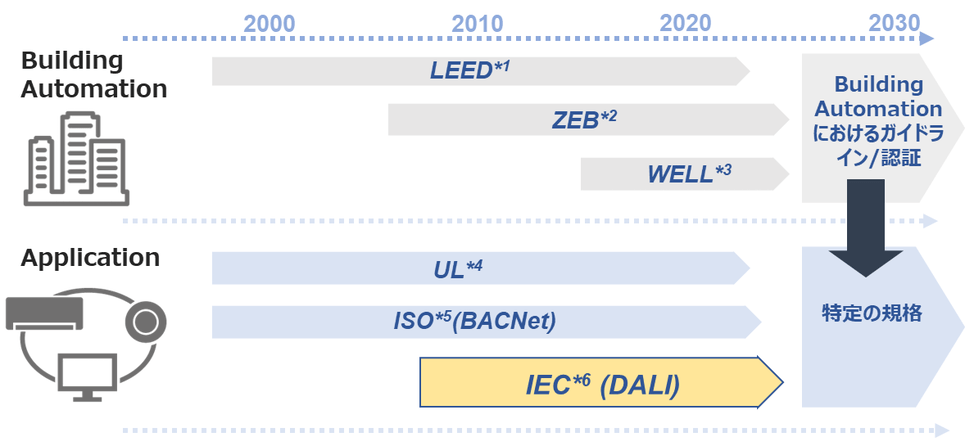

近年、SDGs、ESGなど持続可能な社会に向け、省エネ性、安全性と快適性を重視したビルの開発・供給が進んでいます。そこで、BCPの他、ビルに向けた環境認証・評価制度となるLEED、ZEB、WELLなどが登場しました。様々な環境認証・評価へ取り組むため、照明は重要な一環として自由自在な調光・調色の制御により、快適性などを高めながら、省エネやコスト削減を図れています。それに向かって国際規格DALIが登場し、既に世界の主流となっています。

画像

*1 LEED：建物と敷地利用についての環境性能評価システム
*2 ZEB：快適な室内環境を実現しながら、建物で消費する年間の一次エネルギーの収支をゼロにすることを目指した建物のこと
*3 WELL：建物の環境・エネルギー性能と利用者の健康・快適性を評価するシステム
*4 UL規格：アメリカの認証機関（Underwriters Laboratories Inc.）が策定する製品安全規格
*5 ISO規格：製品やサービスに関して「世界中で同じ品質、同じレベルのものを提供できるようにしましょう」という国際的な基準
*6 IEC規格：電気・電子に関する国際規格

DALI通信

DALIはDigital Addressable Lighting Interfaceの略で、IEC62386で規定されたオープンな照明用国際通信規格です。通信は、マスタ（Control Device）とスレーブ（Control Gear）で構成されています。

DALI規格一覧

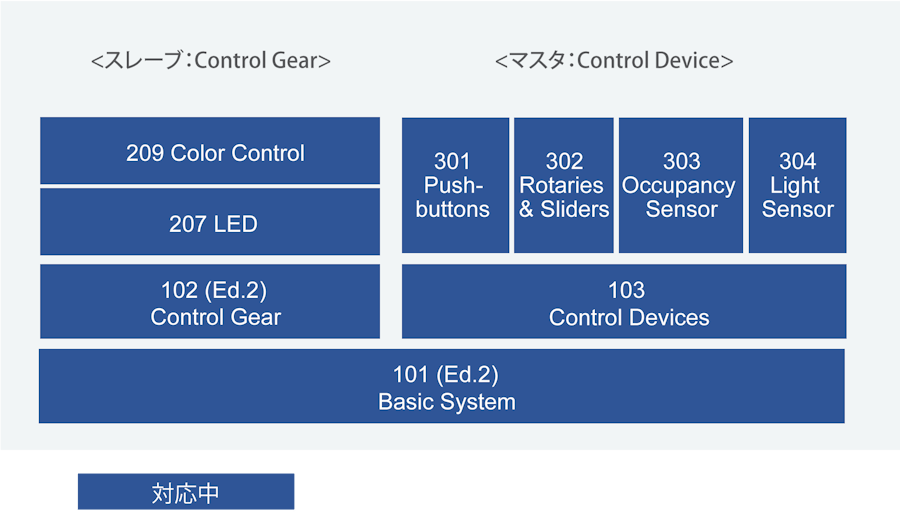

伝送路の基本は101、Control Gear は102、Control Deviceは103で構成されています。Control Device はルータ、スイッチ、人感センサ/ 照度センサなどが含まれ、 Control Gear は照明灯具が含まれます。その上位に個別機器に特化した規格（2xx,3xx）が用意されています。この構成により、共通の基盤で照明に関する機器を開発可能です。

画像

DALI通信特長

• 灯具を個別に調光可能
  • 同一回路内でも個別に調光・調色などのコントロールが可能
  • 施工や管理が容易
• オープンプロトコル
  • 異なるメーカの製品（照明器具、センサ、スイッチ）を１つのControl Systemで制御可能
  • 一つDALIネットワークのおいて、Control DeviceとControl Gear はそれぞれ64台のアドレスを設定可能
  • ビルのエネルギー監視システム（BEMS）と連動可能
• 双方向通信可能
  • 灯具の状態監視が可能

画像

DALI-２へ

現在、DALI はDALI-2と呼ばれる新しい規格に進化しています。DALI-2では照明へのニーズに合わせて新しいアプリケーションの定義、機能追加、互換性向上が盛り込まれています。そして、規格準拠には公式テストの実施が必要になってきています。
ルネサスは初めてDALI の規格化団体に加入した半導体メーカとして、最新の規格動向に沿った、テスト済みのプロトコルスタックを含むソリューションを提供しています。

DALIシステム事例 – スマート照明

タスク・アンビエント照明方式は、DALIシステムの特長を最大限に活かす照明デザイン手法です。作業に必要な明るさ（タスク）と、空間全体の快適性（アンビエント）を分けて考えることで、使いやすく心地よい環境を実現できます。

タスク・アンビエント照明の特長：

• 人に合わせた調光・調色により、作業効率を向上させることができます。

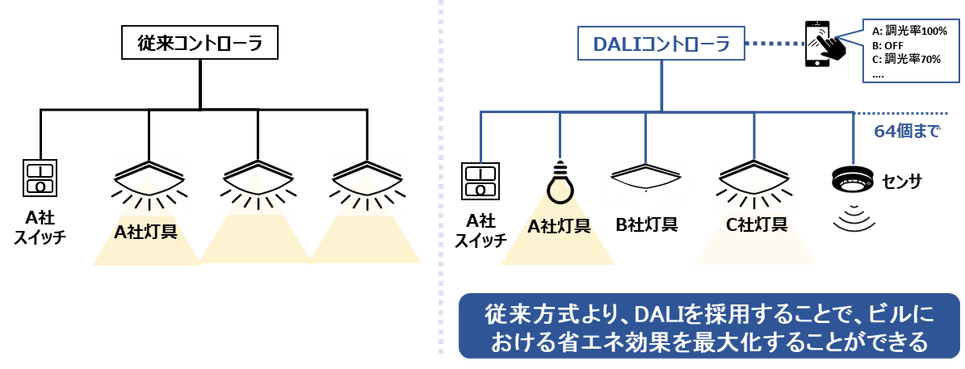

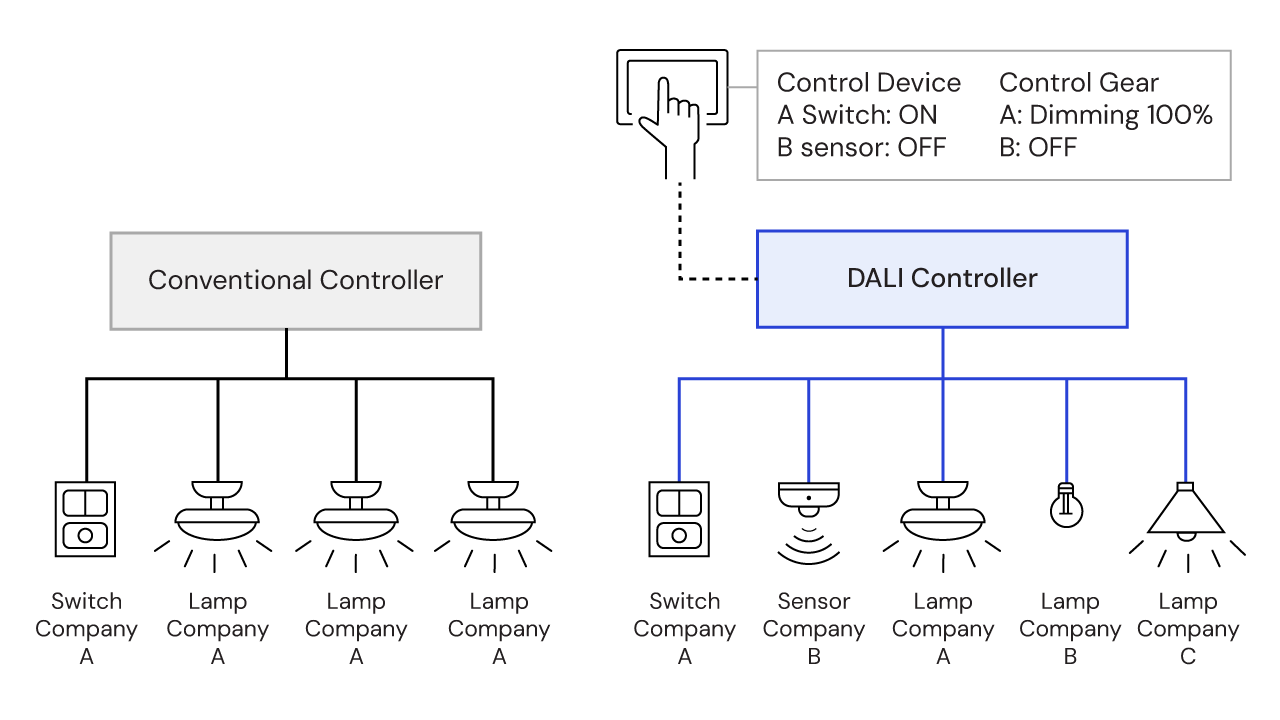

• 必要な場所に対して個別に調光を行うことで、従来方式と比べて省エネルギーを実現できます。
• 人感センサによる自動消灯や、照度センサを用いて外光を考慮した照明制御を行うことで、さらなる省エネルギー効果が期待できます。

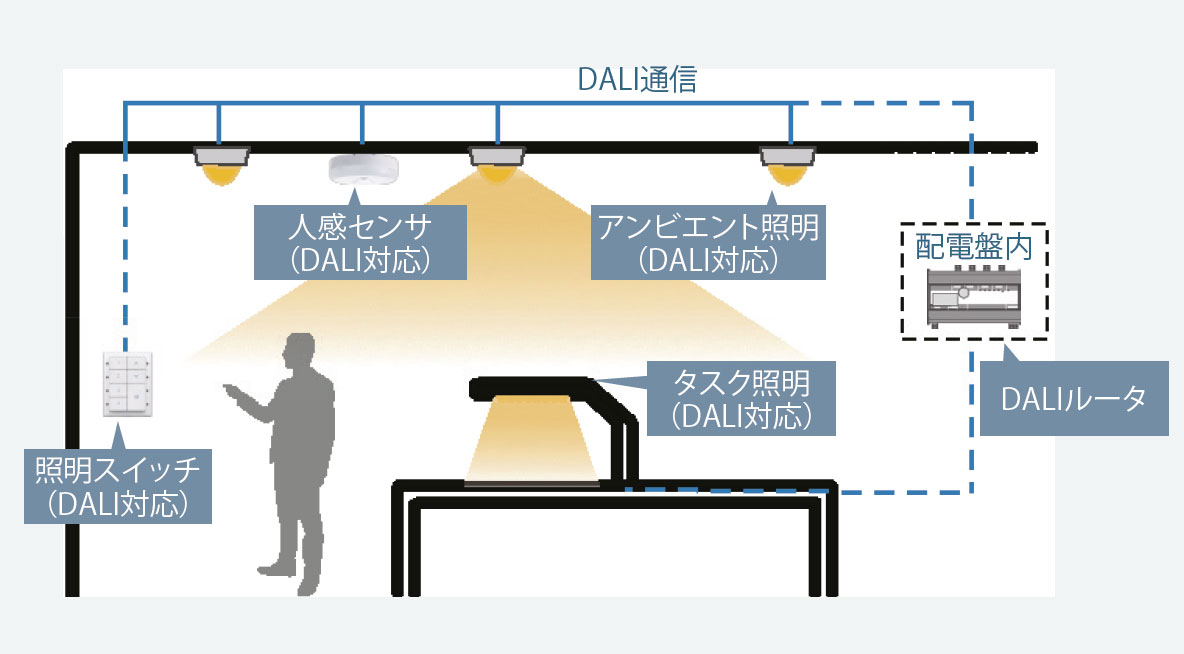

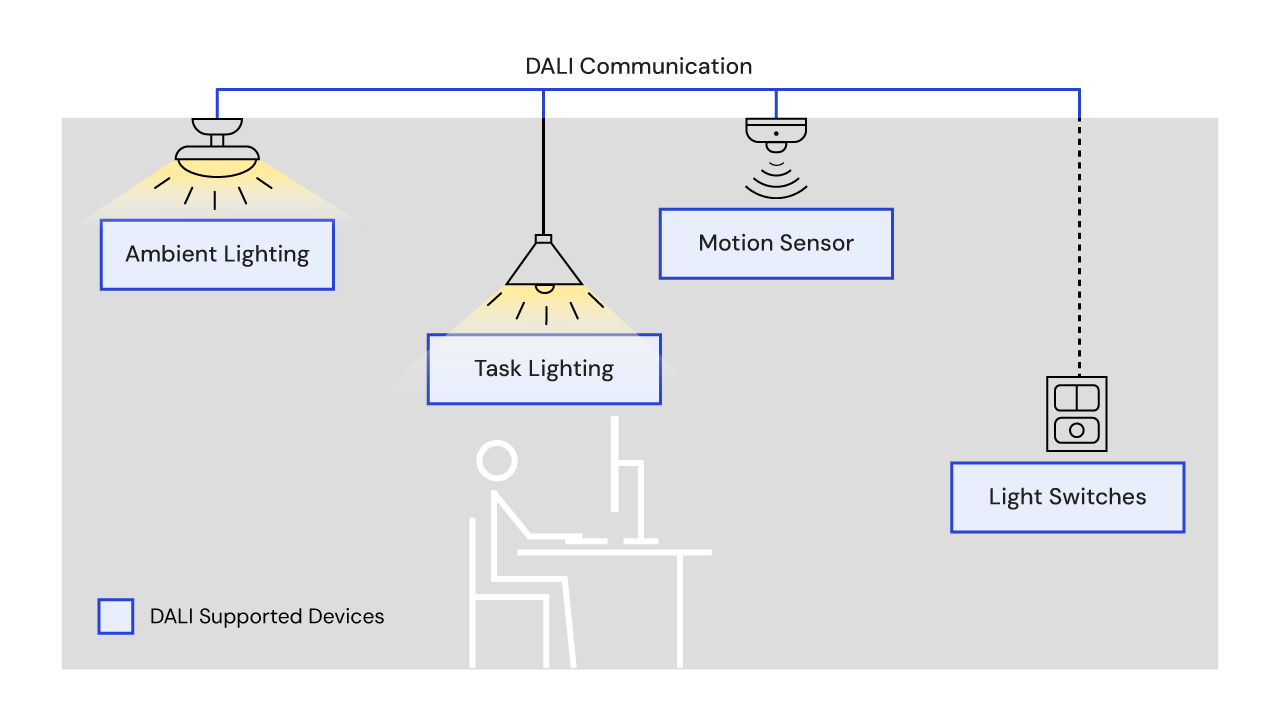

本構成では、灯具、センサ、スイッチなどの機器をすべて DALI で接続し、集中管理型の照明コントローラから一括で制御することができます。このように、DALI は必要な機器同士を相互に連携させ、状況に応じた制御が可能であるため、タスク・アンビエント照明を容易に実現できます。

画像

DALIソリューション

ソリューション特徴

DALI-2 TOTAL SolutionはControl Device ( ルータ等のマスタ機器 ) と Control Gear ( 照明灯具等のスレーブ機器 ) の両方をサポートしたソリューションです。ソリューションを活用いただくことで、セット開発をされるお客様は、スタック及びアプリケーション開発にかかる時間を半年～1年間程度短縮することが可能です。

画像

DALI-2 Total Solutionの特徴

• Control Gear
  • 実績あるDALI Control Gearライブラリ（IEC62836-102対応）
  • LED照明、演出用照明に特化したParticular Requirements 207LED、209をサポート
  • DALI通信とデジタル電源向け周辺機能 を搭載したRL78/G24により、CPU負荷/コードサイズ削減、セットトータルのコストダウンを実現
  • 公式DALIテスタでテスト済のスタック
• Control Device : Input Device, Application Controller
  • Input Device：推奨デバイス RL78/G23
    • RL78/G23はノイズに強いタッチ機能をサポートし、デザイン性に優れたスイッチを実現可能。更に、SMS機能*により CPU 負荷/タイマ数を削減して DALI 機能を実現
    • RL78/G23照明通信マスタ評価ボードはDMX512 及び赤外線通信に対応。センサ拡張用のPmod インタフェースを搭載し、人感センサ・照度センサなどの機能を搭載可能
    • 公式DALIテスタでテスト済みのスタック
  • Application Controller：推奨デバイスRX65N
    • RX65N Cloud Kitはクラウド環境に対応したFreeRTOSを提供し、Web（AWS）、スイッチ、PCの三つの方法でDALIバス上のInput DeviceやControl Gearを設定/制御が可能。
    • ユーザ認証、OTAに対応
    • 将来拡張を見据えたプロプラエタリフレーム（32bit以上）対応DALIドライバを搭載
    • 公式DALIテスタでテスト済みのスタック

RL78/G23照明通信マスタ評価ボードもRX65N照明通信マスタ評価ボードもPC上で動くGUI(DALI Master Controller GUI)と組み合わせることでバス上にあるInput Device, Application Controller, Control Gearの設定、バスモニタなどの機能を実現可能です。

*SMS機能：SMSはSnooze Mode Sequencerの略で、CPUとは独立して処理を実行する機能

リリース情報

ソリューション対応表

プロトコルスタックライブラリ一覧（2026年現在）

*1:DALI通信部分について公式テスタおよびテストシーケンスで動作確認を実施
*2:MBS/CS-Lab GMBH製
*3:ルネサス製, パートナー企業 テセラテクノロジ社でDALIスタックの受託開発サービスを提供中。こちらをご覧ください

手軽に開発/評価できる通信評価環境

通信評価環境は、通信対応調光器（通信マスタ、DALIスイッチ、センサ）等を開発する方向けのリファレンスソリューションです。 灯具との通信(DALI, DMX512, 赤外線通信)の評価としてもお使いいただくことができます。

*ボード詳細については弊社営業にお問い合わせください

通信評価用 DALI, DMX512 マスタコントロールGUI

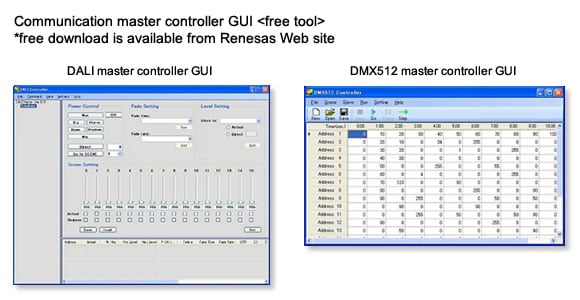

通信評価のマスタとして DALI, DMX512 用のGUIをご用意しています。RL78/G23照明通信マスタ評価ボードと組み合わせて頂く事で、マスタとして動作させることが可能です。通信による照明制御の評価としてお使い頂けます。GUI は弊社WEB サイトから無償ダウンロード可能です。

画像

画像

照明システムの開発支援ツールQE for Lighting ＆ Power

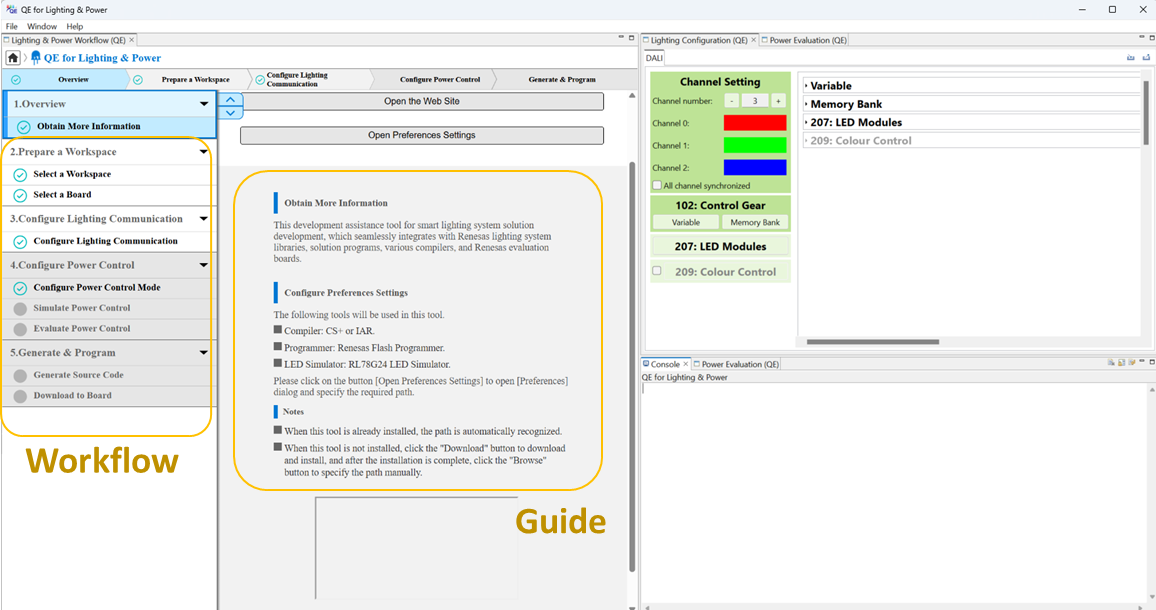

照明システムの開発支援ツールとしてQE for Lighting ＆ Power をご用意しています。DALI向けのソフトウェアを自動生成でき、DALI-2 Control Gear をサポートし、GUI を通じて DALI パラメータを簡単に設定できます。弊社ウェブサイトより無料でダウンロード可能です。

画像

画像

更に、RL78/G24 LED 照明制御アプリケーション・モデル (PDF | English, 日本語) アプリケーションノートを参考してLEDシミュレーションを実現可能です。
