SLG47004-Aは、一般的に使用されるアナログ信号処理およびミックスドシグナル機能用の小型で低消費電力のコンポーネントを提供します。 個々で調整可能なアナログ部品を設定可能なロジックと組み合わせて使用することで、最小限のコストでさまざまな機能を実現します。 ユーザーは、ワンタイム・プログラマブル(OTP)不揮発性メモリ(NVM)へ相互接続ロジック、IO ピン、マクロセルの設定情報をプログラミングすることで回路設計を実現します。

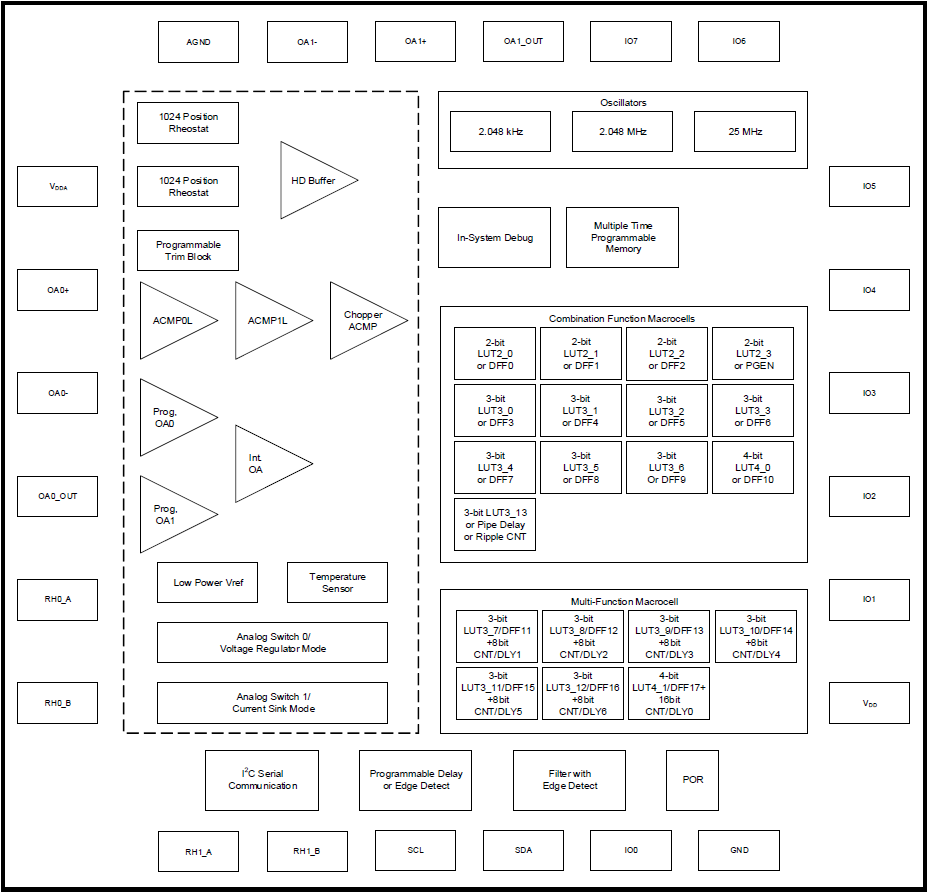

特長

  • 2つのプログラマブル帯域幅オペアンプ
    • 3つのオペアンプでの計装アンプ機能実現(計装アンプ機能専用の内部オペアンプを含む)
    • レイルツーレール入力
    • 低静止電流
    • 低オフセット電圧
    • アナログコンパレータモード
    • 入力端子用のリファレンス電圧接続
  • 2つの10ビットデジタル可変抵抗
    • ユーザー定義可能なオートトリム機能
    • 手動制御オプション
    • I²C制御オプション
    • ポテンショメータモード
  • 2つの単極/単投アナログスイッチ
    • 電圧または電流ソース/シンク・モード
  • 1つの低オフセットチョッパーコンパレータ
  • 2つの低消費電力汎用ACMP
    • ACMPサンプリングモード
    • 独立して選択可能なスレッショルドを備えたヒステリシス
  • 3つのリファレンス電圧
    • 2つのACMP Vref出力バッファ
    • 1つのハイドライブバッファ
  • 13の組み合わせ機能マクロセル
    • 3つの選択可能なDFF/LATCHまたは2ビットLUT
    • 1つの選択可能なプログラマブル・パターン・ジェネレータまたは2ビットLUT
    • 7つの選択可能なDFF/LATCHまたは3ビットLUT
    • 1つの選択可能なパイプ遅延またはリップルカウンタ、または3ビットLUT
    • 1つの選択可能なDFF/LATCHまたは4ビットLUT
  • 7つの多機能マクロセル
    • 6つの選択可能なDFF/LATCHまたは3ビットLUT+8ビット遅延/カウンタ
    • 1つの選択可能なDFF/LATCHまたは4ビットLUT + 16ビット遅延/カウンタ
  • シリアル通信
    • I²Cプロトコルインターフェース
  • エッジ検出器出力によるプログラム可能な遅延
  • デグリッチフィルターまたはエッジ検出器
  • 3つの発振器
    • 2.048kHz発振器
    • 2.048MHz発振器
    • 25MHz発振器
  • アナログ温度センサ
  • パワーオンリセット
  • インシステムデバッグ
  • 開発中のみ使用可能なマルチタイムプログラマブルメモリ
  • ワイドレンジ電源:2.5V(± 4%)〜5V(± 10%)VDD
  • 周囲動作温度範囲:-40°C〜125°C
  • RoHS対応/ハロゲンフリー
  • パッケージ:24ピンTQFN:4mm x 4mm x 0.75mm、0.5mmピッチ
  • AEC-Q100(TA = -40°C〜125°C)認定済み

製品比較

アプリケーション

  • インフォテインメント
  • ナビゲーション
  • 車載用ディスプレイクラスタ
  • シャシー&ボディエレクトロニクス
  • センサーインターフェース
  • 電子/電気アーキテクチャ
