概要
説明
32bitマイコン RXファミリのフラッグシップ RX72Nを搭載し、LCDを使ったGUI作成に加えて、音声入出力などのHMI開発や、Wi-Fi/BLEやEthernetなどを使ったIoT機器の開発がこれ１台に集約。
プリインストールデモやエミュレータ回路の搭載により、すぐに体感、すぐに開発が可能。
デモファームウェア
プリインストールのFWアップデート機能は、microSDカードに本ファームを書き込むことでアップデートが可能です。また、GitHubにて最新版のFWやソースコードを公開しております。
特長
- 32bit マイコン RX72N (最大動作周波数 240 MHz, コードフラッシュメモリ: 4MB, 内蔵RAM: 1MB）を搭載
- 静電容量タッチパネル付きWQVGA液晶を搭載し、LCDコントローラや2D描画エンジンを使ったGUI開発が可能
- オーディオIC D2Audio 、ステレオMEMSマイク搭載で音声入出力に対応
- Wi-Fi/BLE, Ethernetなどの通信に対応
- Macronix製 32Mbitシリアルフラッシュを搭載、USB, microSDスロットによる拡張ストレージにも対応
- 照度センサ、レギュレータ、クロックジェネレータ、ホットスワップ電源マネジメントIC、液晶バックライトドライバーなど、ルネサスが提供するアナログパーツを多数搭載
- オンボードE2 Liteエミュレータ搭載
- プリインストールデモのソース、及び回路図、BOMなどを本Web上に公開
- RX72Nユーザは、Segger社より提供されるemWin GUIソフトウエアパッケージを無償でご利用いただけます。
- 無料のEclipseベースの開発環境をダウンロードできます
- RX72Nの機能を使った2種類のデモソフトウェアをプリインストール
- Standard demo:

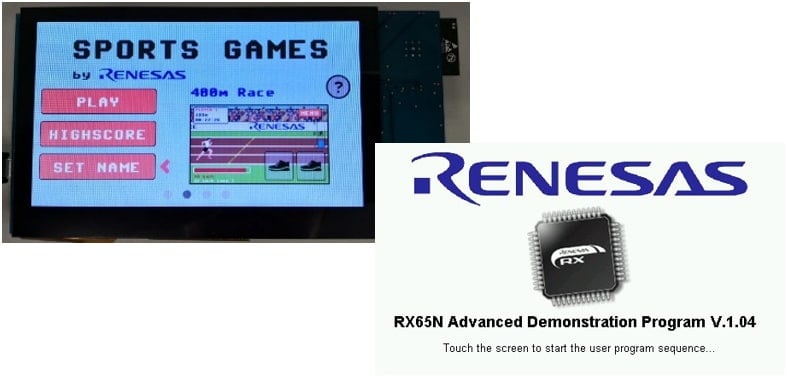

- Eyecatcherとしてスポーツゲームデモを搭載、無償提供されるGUIツール “emWin” とRX72NのLCD表示機能を体感
- Benchmark demo:
- FWアップデート機能を搭載し、最新のFWを書き込むことで、ストレージや暗号スループット、AWS連携などの機能を追加可能
- グラフィック拡張ボード
- 4.3インチTFTカラー液晶
- 480 x 272解像度
- 静電容量式タッチオーバーレイコントローラ
- バックライトコントローラ
アプリケーション
設計・開発
ビデオ&トレーニング
このビデオでは、RX72N Envision Kitを使用してAWSクラウド上でセンサー情報を可視化する手順の概要を説明します。
