Overview
Description
EZ-CUBE2（CYRCNEZCUBE02）是具有Flash存储器编程功能的片上调试仿真器，可以用于调试程序或将程序烧写到内置Flash存储器微控制器中。
Features
- 片上调试和Flash编程
- 可以调试已连接到目标板上的微控制器。并可将程序写入控制器的内置Flash存储器中。
- 价格低廉
- 比较其他在线仿真器，EZ-CUBE2的价格更加低廉。可节省初期开发投资。
- 支持产品范围广
- EZ-CUBE2能支持瑞萨电子绝大部分RL78和RX微控制器。
- 支持单电源的Flash产品
- EZ-CUBE2今后会支持更多的产品
- 体积小巧，便于携带
- EZ-CUBE2的体积小巧，长宽高为58.5 x 35 x 13.5 mm，便于携带。
标准配置
- EZ-CUBE2本体
- Micro USB连接线
- 目标板连接线
- 快速使用指南
基本规格
| 项目 | 内容 |
|---|---|
| 产品名 | EZ-CUBE2 |
| PC接口 | Micro USB（USB 2.0） |
| 目标I/F | 14引脚（同E1/E2/E2-lite一致，2.54-mm间距） RX族：MD/FINED引脚 RL78族：TOOL0引脚 |
| 仿真器的电源 |
|
| 目标MCU的电源注1 |
|
| 对应的用户目标板电压 | 电源电压范围为1.8 V至5.5 V且在MCU工作范围内 |
| 外形尺寸（不包括突起） | 58.5mm×35 mm×13.5 mm |
| 重量 | 20克 |
| 使用环境条件 | 5至35°C（无冷凝） |
| 储存环境条件 | -10至60°C（无冷凝） |
Target Devices
*: 仅支持TOOL0 单线调试模式
- RL78族全系列（RL78/G10 除外）
- 用于中国的MCU产品：
- RX100系列：所有产品
- RX200系列：所有产品
- RX600系列：
- RX700系列：
- RX71x
- RX72x
**: 支持MD/FINED 1-wire调试模式
不支持FINEC和MDFINED 2-wire调试模式：RX631、RX63N、RX630、RX63T
不支持JTAG调试模式：RX610、RX621、RX62N、RX62T、RX62G
Design & Development
- Renesas CS+ for CC (Version: 8.01.00 及以上)
- Renesas e² studio (Version: 7.4.0 及以上)
- Renesas Flash Programmer (Version: 3.05 及以上)
*: 如果希望继续使用老版本的开发环境，请与瑞萨或者代理商联系。
- PC接口: Micro USB
- 操作环境: IBM PC/AT compatibles
- 32-bit and 64-bit editions of Windows® 7
- 32-bit and 64-bit editions of Windows® 8
- 32-bit and 64-bit editions of Windows® 10
EZ-CUBE2 调试器使用要求以及注意事项
- EZ-CUBE2 调试器使用要求
- 在使用EZ-CUBE2对指定芯片进行调试之前，必须在PC机上安装CS+或e2studio
- CS+正常运行，必须保证PC机上安装有以下软件：
- Microsoft .NET Framework 4 + language pack
- Runtime library of Microsoft Visual C++ 2010 SP1
- Internet Explorer 7 or later
- 注意事项
- 安装软件时，请不要使用中文目录名称、中文文件夹以及中文文件名称
- 软件安装完成之后才能将EZ-CUBE2连接到主机
- 请严格遵守EZ-CUBE2用户手册中的注意事项
Support
Support Communities
Get quick technical support online from Renesas Engineering Community technical staff.
Knowledge Base
Browse our knowledge base for helpful articles, FAQs, and other useful resources.
功能

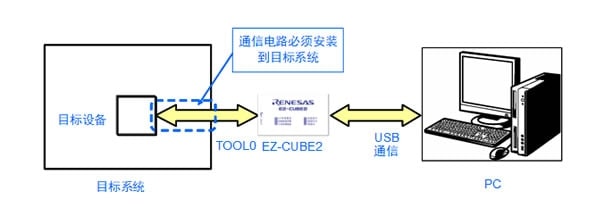

部分EZ-CUBE2的功能依据使用的芯片。当目标芯片为RL78微控制器时，主要功能如下。具体的功能，参考用户手册。
调试功能（目标芯片为RL78微控制器）
| 功能 | 规格定义 |
|---|---|
| 调试模式 | 单线调试（TOOL0引脚） |
| 安全 | 10字节ID码验证 |
| 在板编程 | 支持 |
| 程序运行 | 支持全速执行、忽略断点执行、单步执行、下一步执行、运行至此、重启 |
| 软件断点 | 支持（软件断点数量根据MCU的型号有所不同） |
| 硬件断点 | 支持（硬件断点数量根据MCU的型号有所不同） |
| Trace功能 | 支持 |
| 时间测量功能 | 支持 |
| 调试所占用的用户空间 | 根据MCU的型号有所不同 |
| 调试软件环境 | CS+或e2 studio |
| 编程软件环境 | Renesas Flash Programmer（软件界面） |
Flash编程功能（目标芯片为RL78微控制器）
| 功能 | 规格定义说明 |
|---|---|
| 主机接口 | USB2.0 |
| 目标接口 | TOOL0 |
| 目标系统电压 | 2.7到5.5V（根据目标设备而定） |
| 编程软件 | RFP注 (Renesas Flash Programmer) |
| 安全标志的设置 | 有 |
| 独立操作 | 无（必须连接主机） |

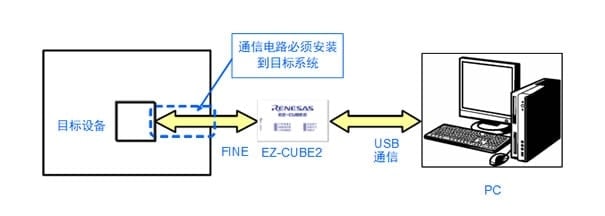

当目标芯片为RX微控制器时，主要功能如下。具体的功能，参考用户手册。
调试功能（目标芯片为RX微控制器）
| 功能 | RX |
|---|---|
| 调试模式 | 单线调试（MD/FINED引脚） |
| 安全 | 将ID代码指定为16个字符ASCII代码， 或者将ID代码指定为32位十六进制码 |
| 在板编程 | 支持 |
| 程序运行 | 支持全速执行、忽略断点执行、单步执行、下一步执行、运行至此、重启 |
| 软件断点 | 支持（软件断点数量根据MCU的型号有所不同） |
| 硬件断点 | 支持（硬件断点数量根据MCU的型号有所不同） |
| Trace功能 | 支持 |
| 时间测量功能 | 支持 |
| 调试所占用的用户空间 | 根据MCU的型号有所不同 |
| 调试软件环境 | CS+或e2 studio |
| 编程软件环境 | Renesas Flash Programmer（软件界面） |
Flash编程功能（目标芯片为RX微控制器）
| 功能 | 规格定义说明 |
|---|---|
| 主机接口 | USB2.0 |
| 目标接口 | MD/FINED |
| 目标系统电压 | 2.7到5.5V（根据目标设备而定） |
| 编程软件 | RFP注 (Renesas Flash Programmer) |
| 安全标志的设置 | 有 |
| 独立操作 | 无（必须连接主机） |
注：详情请见RFP用户手册
