RH850ファミリは、高性能・超低消費電力・広範な製品ラインアップを提供する、ルネサスエレクトロニクス車載マイコンの新しいファミリです。豊富な" 機能安全"に加え、先進的な車載アプリケーション向けに必要なセキュリティ機能を内蔵しています。

また業界初の40nmプロセスにより、高性能はもちろん、高いコストパフォーマンスを実現し、多様なCPUコア構成（シングルコア、マルチコア、ロックステップとその組み合わせ）をご提供いたします。

注目のRH850 MCU

詳しくはEasy-to-Start MCUポータルへ

設計支援情報ページ 製品シリーズ 概要 ユーザーズマニュアル
RH850/F1KM-S1 RH850/F1KM-S1 120MHz, 最大 1MB ROM, 128KB RAM, CAN-FD, 低消費電力モジュール, ASIL-B pdf_icon_for_table.png
RH850/F1K RH850/F1K 120MHz, 最大 2MB ROM, 192KB RAM, CAN-FD, 低消費電力モジュール, ASIL-B pdf_icon_for_table.png
RH850/F1KM-S4 RH850/F1KM-S4 240MHz, 最大 4MB ROM, 512KB RAM, CAN-FD, Ethernet, 低消費電力モジュール, ASIL-B pdf_icon_for_table.png
RH850/F1KH-D8 RH850/F1KH-D8 2x240MHz, 最大 8MB ROM, 1MB RAM, CAN-FD, Ethernet, 低消費電力モジュール, ASIL-B pdf_icon_for_table.png
RH850/C1M-Ax RH850/C1M-Ax 2x320MHz, 最大 4MB ROM, 256KB RAM, LIN, CAN-FD, モータ制御, ASIL-C pdf_icon_for_table.png

ロードマップ

RH850 Automotive MCU Roadmap

マイクロコンピュータ

セレクションテーブル

    Processing table
    型名
    Number of core (Main + Checker)
    Operating Freq (Max) (MHz)
    RAM (KB)
    Program Memory (KB)
    Data Flash (KB)
    Pkg. Type
    Temp. Range
    ADC
    24-Bit Sigma-Delta A/D Converter (ch) (#)
    I / O Supply (V)
    Standby Mode
    CAN (ch)
    Ethernet
    FlexRay (ch) (#)
    SPI (#)
    LIN (#)
    I2C (#)
    SENT (ch) (#)
    PSI5 (ch) (#)
    PSI5S (ch) (#)
    Timer
    CPU
    Advanced Features
    Bit Size
    DMA
    Family Name
    Human Machine Interface
    I/O Ports
    LVD
    Lead Count (#)
    RH850/C1H
    HEV/EV用モータ制御に最適なデュアルコア・ハイエンド車載マイクロコントローラ    		 2 + 1 240 240 4096 32 BGA252 -40 to 150°C 37 5 いいえ 4 No 2 3 16-bit x 32-ch, 32-bit x 4-ch G3M Dual Core 32 Yes RH850 87 いいえ 252
    RH850/C1M
    HEV/EV用モータ制御に最適なハイエンド車載マイクロコントローラ    		 1 + 1 240 128 2048 32 QFP144 -40 to 150°C 25 5 いいえ 4 No 2 16-bit x 32-ch, 32-bit x 4-ch G3M Single Core 32 Yes RH850 66 いいえ 144
    RH850/C1M-Ax
    HEV/EV用モータ制御に最適。レゾルバ/ディジタルコンバータ搭載のハイエンド車載マイコン    		 1 + 1, 2 + 1 240, 320 256, 128 2048, 4096 64 BGA252, QFP176 -40 to 105°C, -40 to 150°C 30, 48 5 いいえ 4 No 3 3 4 16-bit x 32-ch, 16-bit x 64-ch, 32-bit x 4-ch, 32-bit x 8-ch G3MH
    CAN-FD, EMU3*1ch(with sub CPU), EMU3*2ch(with SubCPU) and more...
    		 32 Yes RH850 81, 99 いいえ 176, 252
    RH850/D1L
    シンプルなゲージ式から小型の2D描画が可能なインスツルメントクラスタに最適な車載用ハイエンドマイクロコントローラ    		 1 + 0 120 272, 672 2048, 4096 64 QFP144, QFP176 -40 to 150°C 16 3.3, 5.0 いいえ 3 No 6 4 2 16-bit x 48-ch, 32-bit x 7-ch G3M HMI 32 Yes RH850 Display Function 103, 126 いいえ 144, 176
    RH850/D1M
    ベーシックまたはローレベルな2D描画が可能なインスツルメントクラスタに最適な車載用ハイエンドマイクロコントローラ    		 1 + 0 160, 200, 240 2115.2, 3702.4, 2985.6 3840, 4096, 5120 64 BGA272, BGA376, BGA484, QFP176 -40 to 150°C 16, 20 3.3, 5.0 いいえ 3 Yes 6 4 2 16-bit x 48-ch, 32-bit x 7-ch G3M HMI 32 Yes RH850 Display Function 126, 127, 159, 199 いいえ 176, 272, 376, 484
    RH850/D1S
    シンプルなゲージ式のインスツルメントクラスタに最適な車載用ハイエンドマイクロコントローラ    		 1 + 0 120 144 1048 32 QFP144 -40 to 150°C 16 いいえ 3 No 6 4 3 16-bit x 48-ch, 32-bit x 7-ch G3M 32 RH850 いいえ 176
    RH850/E1L
    機能安全(ISO26262)を実現する機能を多数搭載。安心・安全のパワートレイン用ハイエンドマイコン(RH850/E1M-Sの機能縮小版)    		 1 + 1 160, 240 160, 192 2048 64 BGA252, FBGA, QFP144, QFP176 -40 to 150°C 30, 36 5 いいえ 4 No 3 1 16-bit x 28-ch, 32-bit x 75-ch G3M Engine Control, Transmission 32 Yes RH850 74, 101 はい 144, 176, 252
    RH850/E1M-S2
    エンジン制御向け車載制御用マイクロコントローラ    		 1 + 1 240, 320 352 4096 64 BGA252, BGA304, FBGA -40 to 150°C 48 5 いいえ 4 No 2 4 1 6 16-bit x 28-ch, 32-bit x 112-ch G3MH Engine Control, Transmission 32 Yes RH850 130, 155 はい 252, 304
    RH850/E2H
    Next Generation of Automotive Powertrain Microcontroller    		 4 + 2 400 1152 12288 256 BGA373, BGA468 -40 to 150°C 80, 96 いいえ 6 Yes 2 8 6 20 1 16-bit x 40-ch, 32-bit x 154-ch G4MH Engine Control, Transmission 32 RH850 いいえ 373, 468
    RH850/E2M
    次世代車載パワートレインマイクロコントローラ    		 2 + 2 400 768 8192 192 BGA292, BGA373 -40 to 150°C 52, 80 いいえ 5 Yes 2 6 6 17 1 16-bit x 36-ch, 32-bit x 114-ch G4MH Engine Control, Transmission 32 RH850 いいえ 292, 373
    RH850/E2UH
    Next Generation of Automotive Powertrain Microcontroller    		 6 + 4 400 2048 16384 256 BGA373, BGA468 -40 to 150°C 80, 96 いいえ 10 Yes 4 8 6 20 1 1 16-bit x 40-ch, 32-bit x 154-ch G4MH Engine Control, Transmission 32 RH850 いいえ 373, 468
    RH850/F1K
    ボディアプリケーションに最適で、多種多様なシステムに対応可能なラインアップを持った車載ハイエンドマイコン    		 1 + 0 80, 120 160, 192, 128, 96 768, 1024, 1536, 2048 64 LFQFP100, LFQFP176, QFP100, QFP144, QFP176 -40 to 105°C, -40 to 125°C 36, 48, 60 3.3, 5.0, 3.3, 5 いいえ, はい 6, 7 No 6, 5 12, 16, 7 1 16-bit x 32-ch, 16-bit x 48-ch, 32-bit x 8-ch G3KH CAN/CAN FD 6ch, ICU (Intelligent Cryptographic Unit), LIN 32 Yes RH850 81, 120, 150 はい 100, 144, 176
    RH850/F1KH-D8
    ボディアプリケーションに最適で、多種多様なシステムに対応可能なラインアップを持った車載ハイエンドマイコン    		 2 + 0 240 1024, 896 6144, 8192 256 BGA233, BGA324, QFP176 -40 to 105°C, -40 to 125°C 58, 70 いいえ 0, 8, 12 No, Yes 2 10 18, 20, 24 2 2 16-bit x 48-ch, 32-bit x 16-ch G3KH
    CAN/CAN FD 12ch, Ethernet 2ch, FlexRay 2ch and more...
    		 32 No RH850 144 いいえ 176
    RH850/F1KM-S1
    ボディアプリケーションに最適で、多種多様なシステムに対応可能なラインアップを持った車載ハイエンドマイコン    		 1 + 0 120 128, 96, 64 512, 768, 1024 64 LQFP, QFP48, QFP64, QFP80, QFP100 -40 to 105°C, -40 to 125°C 12, 21, 25, 36 3.3, 5.0, 3.3, 5 いいえ, はい 1, 3, 6 No 2, 5, 4 4, 3, 7, 5 2 2 16-bit x 16-ch, 16-bit x 32-ch, 32-bit x 16-ch G3KH CAN/CAN FD 6ch, ICU (Intelligent Cryptographic Unit), LIN 32 Yes RH850 33, 49, 65, 81 はい 48, 64, 80, 100
    RH850/F1KM-S4
    ボディアプリケーションに最適で、多種多様なシステムに対応可能なラインアップを持った車載ハイエンドマイコン    		 1 + 0 240 384, 512 3072, 4096 128 BGA233, BGA272, LFQFP100, LFQFP144, QFP100, QFP144, QFP176 -40 to 105°C, -40 to 125°C 32, 46, 58, 70 3.3, 5.0, 3.3, 5 いいえ, はい 8 No, Yes 2 5, 6, 8 6, 12, 18, 20 2 1, 2 16-bit x 32-ch, 16-bit x 48-ch, 32-bit x 16-ch G3KH
    CAN/CAN FD 8ch, Ethernet, FlexRay and more...
    		 32 No, Yes RH850 75, 114, 144, 174, 214 いいえ, はい 100, 144, 176, 233, 272
    RH850/F1L
    ボディアプリケーション用車載ハイエンドマイクロコントローラ    		 1 + 0 80, 96 128, 96, 160, 192, 64, 32, 48 256, 384, 512, 768, 1024, 1536, 2048 32, 64 QFP48, QFP64, QFP80, QFP100, QFP144, QFP176 -40 to 85°C, -40 to 105°C, -40 to 125°C 12, 21, 25, 36, 48, 60, 91 3.3, 5.0 いいえ 1, 3, 4, 6 No 4, 5, 6, 2 5, 7, 12, 16, 3, 4 1
    16-bit x 16-ch, 16-bit x 32-ch, 16-bit x 48-ch, 32-bit x 4-ch and more...
    		 G3K Auto Body 32 Yes RH850 33, 49, 65, 81, 120, 150 はい 48, 64, 80, 100, 144, 176
    RH850/P1H-C
    シャシー制御用車載ハイエンドマイクロコントローラ    		 2 + 2 240 1536, 1088 4096, 8192, 10240 192, 128 BGA156, BGA292, FBGA -40 to 150°C 16, 32, 40 3.3 いいえ 3, 4 No 4, 2 4 4, 2 8, 4 G3M Chassis systems 32 No, Yes RH850 131 いいえ 156, 292, 404
    RH850/P1L-C
    ローエンド・シャシーシステム用オールインワン・セーフティマイクロコントローラ    		 1 + 1 120 100, 64 512, 1024 64, 32 QFP80, QFP100, QFP144 -40 to 160°C 8, 12, 20 いいえ 2 No 3 2 4, 3, 2 G3M Chassis systems 32 Yes RH850 49, 63, 87 いいえ 80, 100, 144
    RH850/P1M
    シャシー用車載ハイエンドマイクロコントローラ    		 1 + 1 160 64, 128 512, 1024, 2048 32, 64 QFP100, QFP144 -40 to 150°C 19, 24 いいえ 2, 3 No 2 5 2 5, 6 2 16-bit x 48-ch, 32-bit x 12-ch G3M Chassis systems 32 Yes RH850 52, 86 はい 100, 144
    RH850/P1M-C
    機能安全ISO26262に準拠した車載アプリケーション向けシャシー用ハイエンドマイクロコントローラ    		 1 + 1 240 448 2048 64 BGA156, BGA292, QFP144 -40 to 150°C, -40 to 160°C 16, 20, 24 3.3 いいえ 3 Yes 2 4 2 6, 4 G3M Chassis systems 32 Yes RH850 81, 99 いいえ 144, 292
    RH850/P1M-E
    電動パワーステアリングシステム向け車載ハイエンドマイクロコントローラ    		 1 + 1 160 192 1024, 2048 64, 32 QFP100, QFP144 -40 to 150°C 19, 24 いいえ 3 No 2 5 2 5, 6 2 16-bit x 48-ch, 32-bit x 12-ch G3M Chassis systems 32 Yes RH850 50, 86 いいえ 100, 144
    RH850/U2A
    ゾーン/ドメイン マイクロコントローラシリーズ    		 4 + 4 400 3584 16384 512 -40 to 160°C はい G4MH 32 RH850 はい

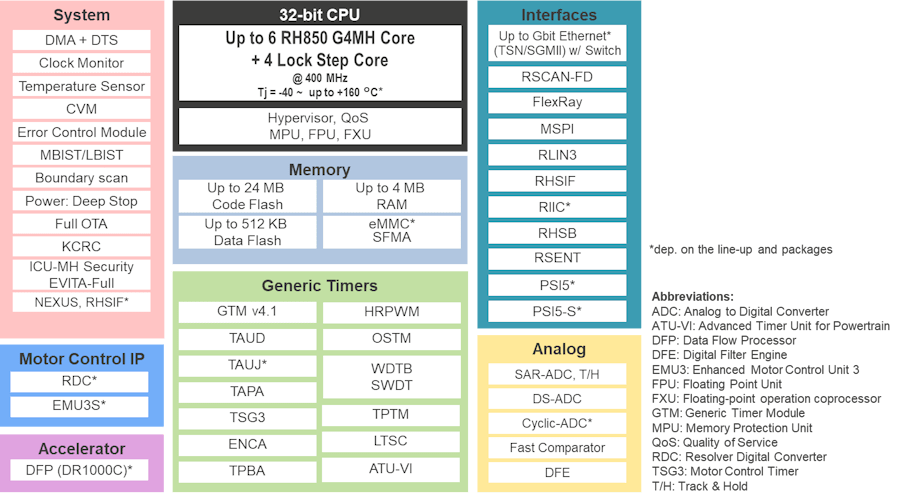

    RH850/U2B
    ゾーン/ドメインECU向け車両制御用MCU    		 8 + 4 400 5120 32768 512 -40 to 160°C はい G4MH 32 RH850 はい
