概要

Description

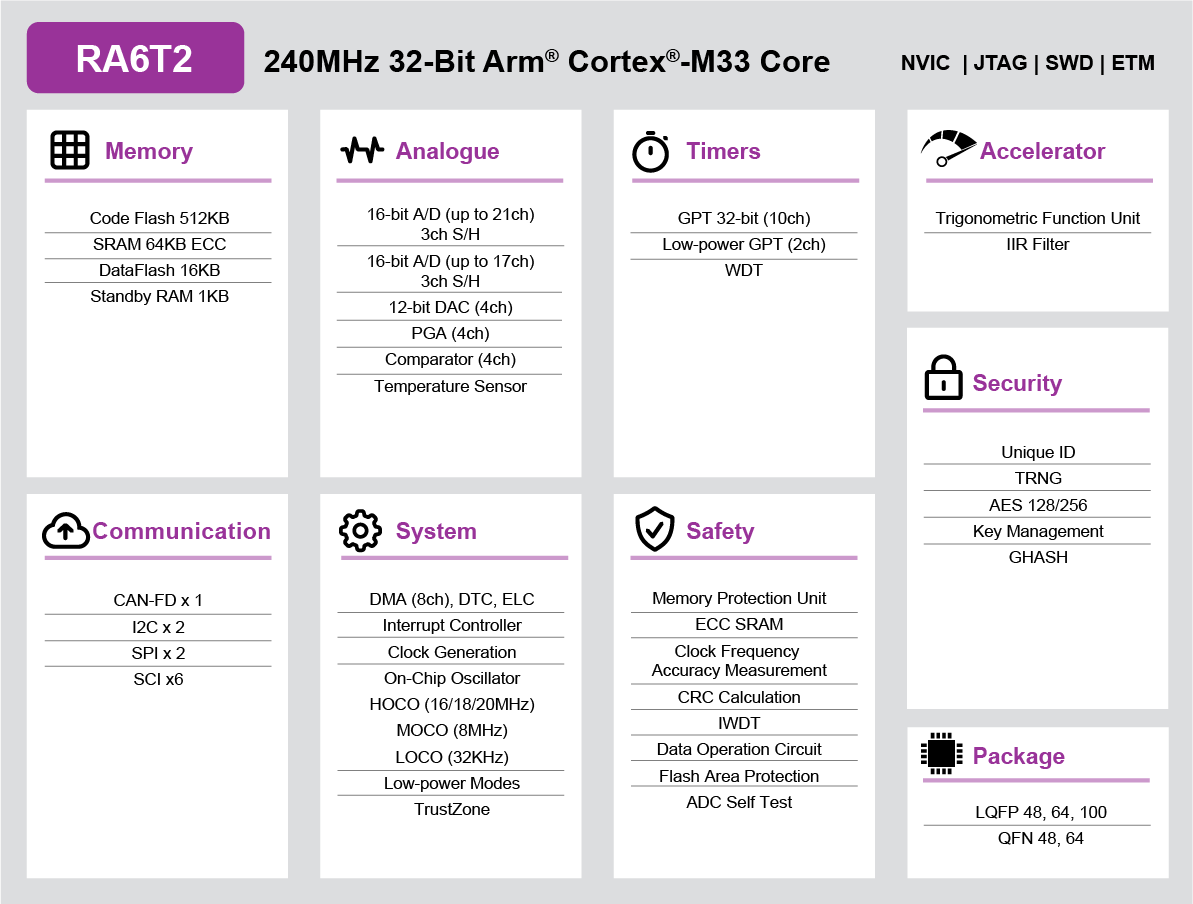

ルネサスのRA6T2グループは、モータやインバータの制御ソリューションをターゲットにしたRA ASSP製品の第2弾です。 RA6T2は、Arm Cortex®-M33にモータ制御用のハードウェアアクセラレータと高速フラッシュメモリを組み合わせ、240MHzの高速リアルタイム性能を実現しています。 また、次世代の高速・高応答のモータアルゴリズムの実現や、その他の通信処理などの並列処理性能の向上も可能です。 全部で20種類の型名があり、5種類のパッケージタイプがあります。 Flexible Software Package(FSP)とArmパートナエコシステムにより、高効率で高精度なモータおよびインバータ制御のための使いやすいソリューションを実現します。

特長

  • TrustZone®搭載240MHz Arm® Cortex®-M33
  • 256KB-512KBフラッシュメモリ、64KB SRAM(ECC付き)
  • 16KBのデータフラッシュにEEPROMと同様のデータを格納
  • 48ピンから100ピンまでのパッケージラインナップ
  • モータ制御のためのHWアクセラレータ
  • 16ビットA/Dコンバータ
  • 12ビットD/Aコンバータ
  • プログラマブルゲインアンプ
  • 高速コンパレータ
  • PWMタイマ
  • CAN FD(オプション)
  • シリアルコミュニケーションインタフェース (UART、Simple SPI, Simple I2C)
  • SPI/ I2Cマルチマスターインタフェース

アプリケーション

アプリケーション

  • 家電製品(洗濯機、IHヒータ、電動工具)
  • 産業用(ACドライブ、ACサーボ、ロボティクス)
  • HVAC(暖房、空調)

ドキュメント

タイトル 分類 日付
PDF1.99 MBEnglish
データシート
PDF19.33 MBEnglish
マニュアル-ハードウェア
PDF77 KB
関連ファイル:
アプリケーションノート
PDF2.33 MBEnglish
アプリケーションノート
PDF1.81 MBEnglish
アプリケーションノート
PDF2.03 MBEnglish
アプリケーションノート
PDF2.38 MBEnglish
アプリケーションノート
PDF2.21 MBEnglish
アプリケーションノート
PDF1.63 MBEnglish
関連ファイル:
アプリケーションノート
PDF658 KB
アプリケーションノート
PDF183 KB
アプリケーションノート
PDF615 KB
アプリケーションノート
PDF788 KB
アプリケーションノート
PDF987 KB
アプリケーションノート
PDF910 KBEnglish
アプリケーションノート
PDF1.10 MBEnglish
アプリケーションノート
PDF2.04 MBEnglish
アプリケーションノート
PDF2.12 MBEnglish
アプリケーションノート
PDF2.37 MBEnglish
アプリケーションノート
PDF1.27 MBEnglish
アプリケーションノート
PDF2.44 MB
関連ファイル:
アプリケーションノート
PDF1.84 MB
アプリケーションノート
PDF969 KBEnglish
関連ファイル:
アプリケーションノート
PDF2.87 MBEnglish
アプリケーションノート
PDF256 KB
アプリケーションノート
PDF995 KB
関連ファイル:
アプリケーションノート
PDF3.75 MBEnglish
アプリケーションノート
PDF1.60 MB
関連ファイル:
アプリケーションノート
PDF160 KB
アプリケーションノート
PDF670 KB
アプリケーションノート
PDF4.37 MB
アプリケーションノート
PDF2.06 MBEnglish
アプリケーションノート
PDF2.10 MBEnglish
アプリケーションノート
PDF2.67 MB
関連ファイル:
アプリケーションノート
PDF2.38 MB
アプリケーションノート
PDF891 KB
関連ファイル:
アプリケーションノート
PDF1.11 MB
アプリケーションノート
PDF870 KB
関連ファイル:
アプリケーションノート
PDF645 KB
アプリケーションノート
PDF10.65 MBEnglish
カタログ
カタログ
PDF15.61 MBEnglish
カタログ
PDF689 KBEnglish
パンフレット
PDF446 KBEnglish
パンフレット
マニュアル-開発ツール
PDF1.31 MBEnglish
マニュアル-開発ツール
PDF1.55 MBEnglish
マニュアル-開発ツール
PDF222 KBEnglish
製品変更通知
PDF421 KB
製品別信頼性資料
PDF3.02 MB
リリースノート
PDF1.23 MBEnglish
リリースノート
PDF2.64 MB
リリースノート
PDF2.87 MB
リリースノート
PDF513 KBEnglish
リリースノート
PDF1.14 MBEnglish
テクニカルアップデート
PDF2.18 MBEnglish
テクニカルアップデート
PDF222 KBEnglish
テクニカルアップデート
PDF357 KBEnglish
テクニカルアップデート
PDF407 KBEnglish
テクニカルアップデート
PDF510 KBEnglish
テクニカルアップデート
PDF512 KBEnglish
テクニカルアップデート
PDF275 KBEnglish
ツールニュース-リリース
PDF303 KBEnglish
ツールニュース-リリース
PDF396 KBEnglish
ツールニュース-リリース
PDF274 KBEnglish
ツールニュース-リリース
PDF119 KBEnglish
ツールニュース-リリース
PDF346 KBEnglish
ツールニュース-リリース
PDF281 KBEnglish
ツールニュース-リリース
PDF396 KBEnglish
ツールニュース-リリース
PDF1.89 MBEnglish
ホワイトペーパー
PDF289 KB
ホワイトペーパー
PDF628 KB
ホワイトペーパー
ホワイトペーパー
ホワイトペーパー
ホワイトペーパー
ホワイトペーパー
ホワイトペーパー

設計・開発

ソフトウェア/ツール

ソフトウェア/ツール

E2エミュレータ [RTE0T00020KCE00000R]オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX] Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX] Emulator ルネサス
統合開発環境e² studio RAファミリ向け情報Eclipseベース ルネサス統合開発環境 IDE and Coding Tool ルネサス
E2エミュレータ (書き込み機能)オンチップデバッギングエミュレータによるマイコン内蔵フラッシュメモリのオンボード書き込み機能 [書き込み用ソフト: Renesas Flash Programmer] [Support MCU/MPU and devices: RE, RX, RL78, RH850, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC] Programmer (Unit/SW) ルネサス
E2エミュレータLite (書き込み機能)オンチップデバッギングエミュレータによるマイコン内蔵フラッシュメモリのオンボード書き込み機能 [書き込み用ソフト: Renesas Flash Programmer] [Support MCU/MPU and devices: RX, RL78, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC] Programmer (Unit/SW) ルネサス
PG-FP6フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C] Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78KR, 78K0] Programmer (Unit/SW) ルネサス
RA WebシミュレータMCUシミュレータオンラインは、革新的なクラウドベースのツールで、RAファミリの初期評価に必要な評価環境を提供します。ユーザーは、実機を使用しないで初期評価を試すことができます。 Simulator ルネサス
Flexible Software Package (FSP)FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。 注:「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。ダウンロード: Software Package ルネサス
RA スマート・コンフィグレータRAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。 Solution Toolkit ルネサス
Security Key Management ToolルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。 Solution Toolkit ルネサス
モータ対応開発支援ツール QE for MotorRAファミリマイコンのモータ用ソフトウェアの開発において、モータ用ミドルウェアおよびドライバの設定を簡単に行え、Renesas Motor Workbenchと連携したモータのチューニングと分析ができる開発支援ツールです。 [ルネサスIDE e² studio用拡張機能] Solution Toolkit ルネサス

ソフトウェアダウンロード

タイトル 分類 日付
ZIP100.64 MB
ライブラリ
ZIP723 KB
PCB設計ファイル
ZIP3.33 MBEnglish
関連ファイル:
ソフトウェア/ツール-その他
ZIP49.88 MB
ソフトウェア/ツール-その他

サンプルコード

サンプルコード

タイトル Type Date
ZIP4.50 MB
関連ファイル:
サンプルコード
ZIP11.87 MB
Application: Key Technology
Compiler: GNU ARM Embedded
IDE: e2 studio
サンプルコード
[Toolchains=GCC Arm Embedded|10.3.1.20210824] [Software=RA FSP|v3.5.0] [Board=MCK-RA6T2]
ZIP18.58 MB
Application: Key Technology
Compiler: GNU Arm Embedded
Function: Timer
IDE: e2 studio
サンプルコード
ZIP11.10 MB
Application: Key Technology
Compiler: GNU ARM Embedded
Function: Timer
IDE: e2 studio
サンプルコード
[Toolchains=GCC Arm Embedded|10.3.1.20210824] [Software=RA FSP|v3.5.0] [Board=MCK-RA6T2]
ZIP19.33 MB
Application: Key Technology
Compiler: GNU Arm Embedded
Function: Timer
IDE: e2 studio
サンプルコード
ZIP3.02 MBEnglish
関連ファイル:
Application: 家電および民生品
Compiler: GCC
Function: Functional Safety
IDE: e2 studio
サンプルコード
ZIP12.81 MB
Compiler: GNU ARM Embedded
Function: Three phase
IDE: e2 studio
サンプルコード
ZIP13.60 MB
Compiler: GNU ARM Embedded
Function: Three phase
IDE: e2 studio
サンプルコード
ZIP2.21 MB
関連ファイル:
サンプルコード
ZIP3.77 MB
関連ファイル:
サンプルコード
ZIP947 KB
関連ファイル:
サンプルコード
MCUboot is a secure bootloader for 32-bit MCUs. It defines a common infrastructure for the bootloader, defines system flash layout on microcontroller systems, and provides a secure bootloader that enables easy software update [Toolchains=GCC Arm Embedded|9.3.1.20200408] [Software=RA FSP|v3.5.0] [Board=EK-RA6M3;EK-RA6M4]
ZIP22.71 MB
関連ファイル:
Compiler: GNU Arm Embedded
IDE: e2 studio
サンプルコード
ZIP7.29 MB
Application: Industrial
Compiler: GNU ARM Embedded
Function: Timer
IDE: e2 studio
サンプルコード
ZIP7.14 MB
Application: Industrial
Compiler: GNU ARM Embedded
Function: Timer
IDE: e2 studio
サンプルコード
Arm® TrustZone® technology for ARMv8-M is an optional security extension that is designed to provide a foundation for improved system-level security in a wide range of embedded applications.
ZIP2.61 MB
関連ファイル:
IDE: e2 studio
サンプルコード
The driver for the new module is developed while referencing the existing Wi-Fi driver provided by FSP as a starting point.
ZIP929 KB
関連ファイル:
IDE: e2 studio
サンプルコード
[Toolchains=GCC Arm Embedded|9.2.1.20191025] [Software=RA FSP|v2.0.0] [Board=EK-RA6M4]
ZIP881 KB
関連ファイル:
Compiler: GNU Arm Embedded
IDE: e2 studio
サンプルコード

ボード&キット

ボード&キット

モデル

モデル

Title Type Date
モデル-BSDL
モデル-IBIS

関連製品

バイパス付超低IQ昇降圧レギュレータ
超低スタンバイ電力と最大出力電力5Wを備えた700V AC/DCレギュレータ
SmartBond TINY™ Bluetooth® Low Energyモジュール
バッテリ駆動のIoT機器向け超低消費電力Wi-Fi + Bluetooth® Low Energyコンボモジュール
低消費電力、高精度な環境センサとセンサICのソリューション
ベーシック、低価格、強化されたRS-232、RS-485/422トランシーバ

ピン数/メモリサイズのラインアップ

フラッシュ: 512kB
RAM: 64kB
フラッシュ: 256kB
RAM: 64kB
ピン数
パッケージ
サイズ
ピッチ
48ピン
QFN
7x7mm
0.5mm
48ピン
LQFP
7x7mm
0.5mm
64ピン
QFN
8x8mm
0.4mm
64ピン
LQFP
10x10mm
0.5mm
100ピン
LQFP
14x14mm
0.5mm
