Renesas Flexible Motor Control Kit for RA2T1 MCU Group

MCK-RA2T1

アクティブ
ご購入

MCK-RA2T1は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RA2T1を用いたモータ制御評価をすぐに始めることができます。

特長

  • CPUボードにはモータ制御MCUとしてRA2T1を搭載
  • 3相BLDCモータ用インバータボード(定格48V/10A)
  • RA2T1のフラッシュプログラミング用オンボードデバッガ搭載
  • 1シャント/3シャント電流検出対応
  • 過電流検知機能搭載
  • モータ制御開発支援ツールRenesas Motor Workbenchに対応
  • ホールセンサ、エンコーダ、誘導式位置センサ入力対応

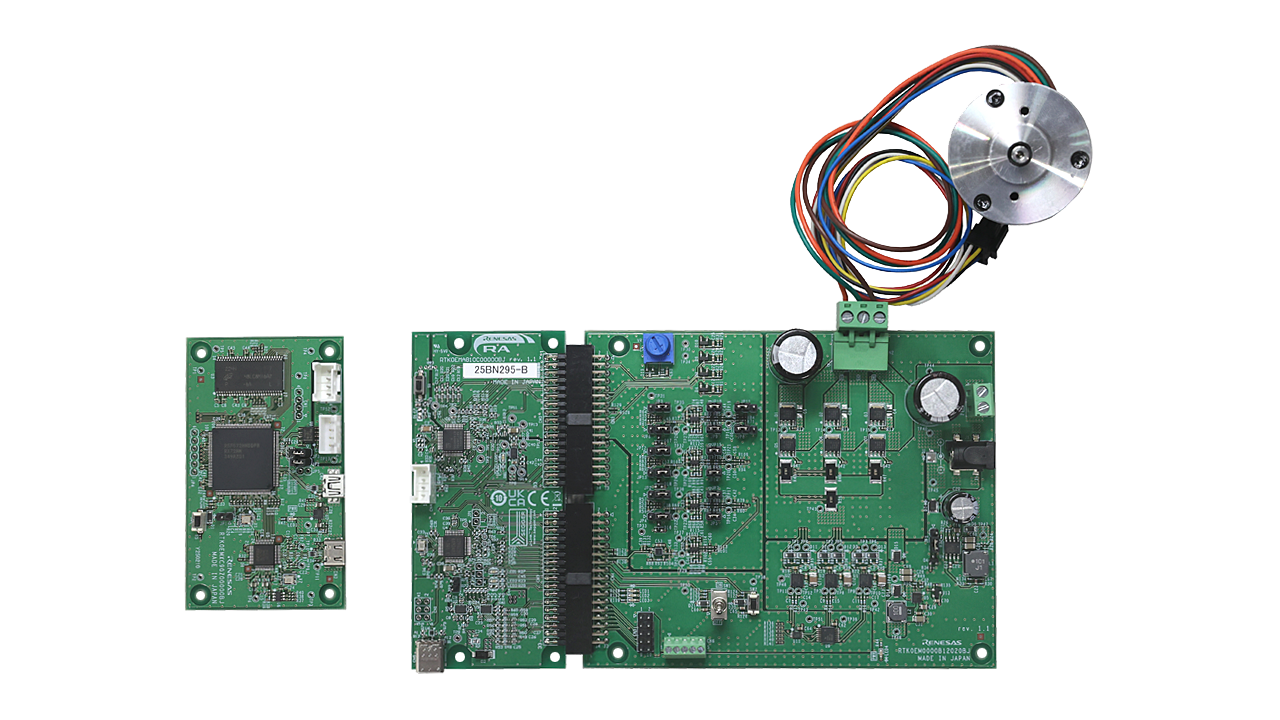

  • 同梱物
    • RA2T1 CPUボード(MCB-RA2T1)
    • インバータボード (MCI-LV-1)
    • 通信ボード (MC-COM)
    • 永久磁石同期モータ
    • アクセサリ (ケーブル、スペーサなど)

アプリケーション

モータ制御
RTK0EMA810S00020BJ Development Board

使用製品

3D illustration featuring top and bottom of LFQFP ic chip package with 48 leads
RA Arm Cortex-M MCU
RA2T1 アクティブ
64MHz Arm Cortex-M23モータ制御マイクロコントローラ
データシート
ISL28191
単一電源、超低ノイズ、低歪みレール・ツー・レール出力、オペアンプ
ISL80505
高性能500mA LDO
ISL9005A
300mAの高性能LDO
ISL97656
Integrated 4A Switch PWM Step-Up Regulator
RJK1054DPB
Nch Power MOSFET 100V 20A 22mohm LFPAK56

サンプル＆ご購入

RTK0EMA810S00020BJ Development Board

Renesas Flexible Motor Control Kit for RA2T1 MCU Group

RTK0EMA810S00020BJ アクティブ
1u | $517.65参考価格

拡張ハードウェア

本プラットフォーム対応の追加ボード。一部は、すべての機能を利用するため、または特定機能を評価するために必要となる場合があります。
MC-COM

Renesas Flexible Motor Control Communication Board

MC-COM アクティブ

MC-COMはルネサス製MCUとシリアル通信を行うための通信ボードです。RAマイコンやRXマイコンを搭載した各種CPUボードと接続することができます。通信信号は電気的に絶縁されているため、安全にモータ制御の評価、デバッグを行うことが可能です。

推奨ドキュメント:
MC-COMユーザーズマニュアル
MC-COM DesignPackage
RTK0EMA810C00000BJ Development Board

Renesas Flexible Motor Control CPU Board for RA2T1 MCU Group

MCB-RA2T1 アクティブ

本製品はRA2T1を搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RA2T1を使ったモータ制御を簡単に実現できます。対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。

推奨ドキュメント:
MCB-RA2T1 ユーザーズマニュアル
MCB-RA2T1 Design Package
