概要
Description

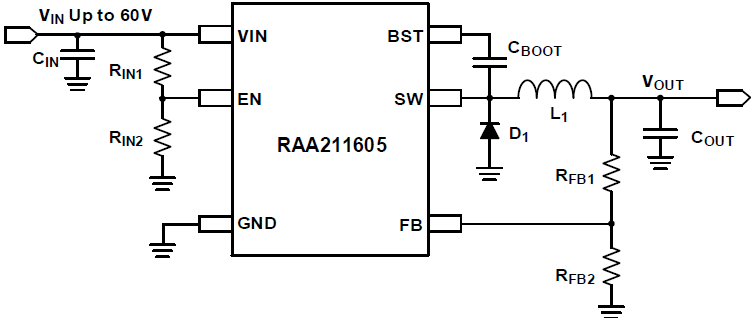

RAA211605は、広い動作入力電圧範囲（4.5V～60V）と調整可能な出力電圧に対応したDC／DCステップダウン降圧レギュレータです。 最大0.5Aの出力電流を連続的に供給することができ、優れたロードレギュレーションとラインレギュレーションの性能を備えています。

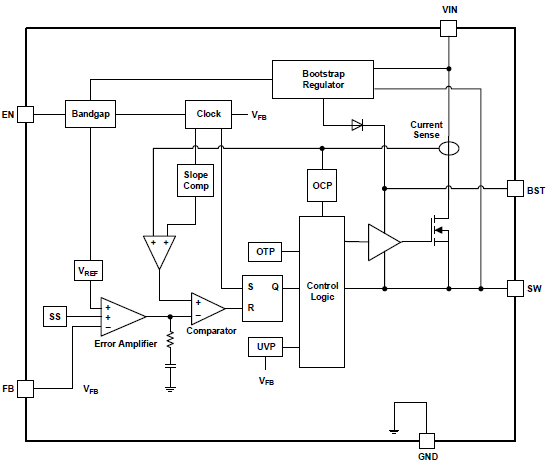

RAA211605は、スイッチング周波数450kHzのピーク電流モード制御と軽負荷時のパルススキップモードを採用しています。 高速な過渡応答性能を実現します。 また、ソフトスタート回路とループ補償回路を内蔵し、設計の簡素化とBOMコストの最小化が可能です。
また、RAA211605は、サイクルごとの電流制限、入力電圧UVLO、出力電圧低電圧保護、サーマルシャットダウンなどの保護機能を備えています。
RAA212605は、TSOT23-6パッケージで提供されます。
特長
- 広い入力電圧範囲：4.5V〜60V
- 調整可能な出力電圧
- 最大0.5Aまでの出力電流
- 内部補償
- 内部ソフトスタート
- 600mΩのMOSFET内蔵
- スイッチング周波数 450kHz
- 軽負荷時のパルススキップモード
- サイクルごとの電流制限
- 入力電圧UVLOおよび出力電圧不足保護機能
- サーマル・シャットダウン
- TSOT23-6パッケージで提供
アプリケーション
アプリケーション
- パワーメータ
- バッテリ駆動デバイス
- 分散型電源システム
- 携帯型電動工具
設計・開発
ボード＆キット
ボード＆キット
60V 0.5A DC/DC Step-Down Regulator with 450kHz Switching Frequency Evaluation Board
The RTKA211605DR0000BU board is designed to demonstrate and quickly evaluate the RAA211605, a DC/DC step-down regulator with 450kHz switching frequency.
The...
60V 0.5A DC/DC Step-Down Regulator with 450kHz Switching Frequency Evaluation Board
The RTKA211605DR0000BU board is designed to demonstrate and quickly evaluate the RAA211605, a DC/DC step-down regulator with 450kHz switching frequency.
The...
