SoC用PMIC
ページセクションへ移動：
CPUコアおよびDDR（DDR2,3）用の電源を1チップ化したシステム電源
- Switching Regulator × 2ch（0.8 ～ 10V 可変）
- デュアルN-chMOSFET 同期ドライブ（ルネサス製HAT2210RJ推奨）
- 外部コントロールによるバックアップモード対応
- 動作電源電圧範囲：3.4V～50V（50V：250msec）
- 小型面実装パッケージ HTQFP-64採用
- 8ch 12-bit ADC（逐次比較型）内蔵
- SPI による設定、出力
- 入力レベル3.3V/5V 切替可能
- トレラント入力対応（シャットダウン時を除く）
AVS（Adaptive Voltage Scaling）ポートによるReg電圧の可変機能内蔵

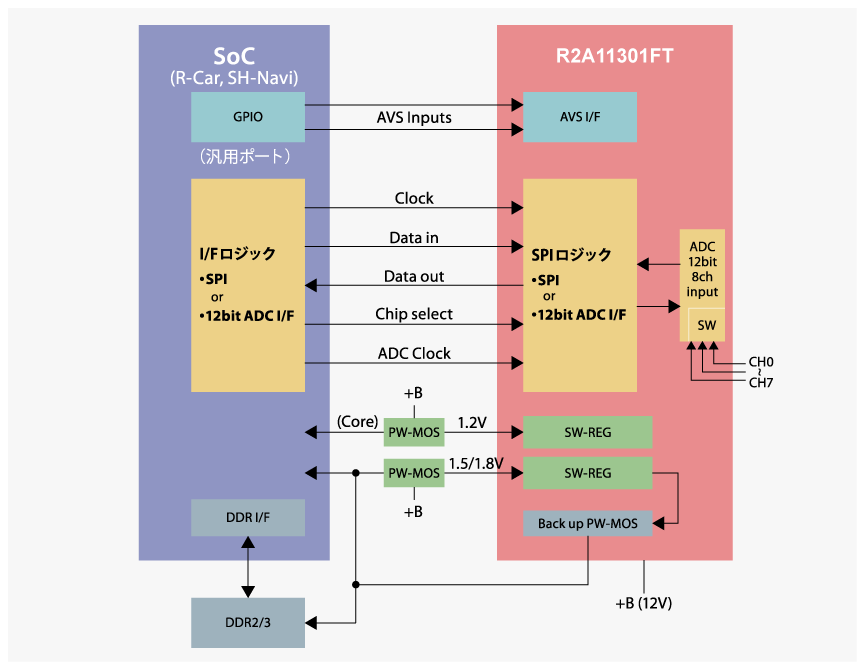

R2A11301FTブロック図
製品仕様
| 項 目 | R2A11301FT 仕様 |
|---|---|
| SW方式 | 同期整流（デュアルNMOS) |
| 出力チャネル数 | 2ch: CPU-Core、DDR(バックアップ有：負荷電流Max.=20mA) |
| 最大出力電流 | 外付け部品にて任意設定可能 |
| スイッチング周波数 | 可変（410kHz or 460kHz） 外部入力PLL可 |
| 動作温度範囲 | -40 ℃ ～ 105 ℃ |
| 入力電圧耐圧 | 3.4V ～ 35V |
| 出力電圧 | 可変(0.8V ～ 10V) |
| 出力電圧誤差 | ±1%以下 （全温度範囲適用） ＜目標値＞ |
| ソフトスタート機能 | 有 |
| 起動時FET過電流対策 | 有 |
| 発振対策の位相調整可能 | 有 |
| AVS | 可変幅±35mV(高、標準、低の3値、外付け抵抗により微調整可) |
| AD Converter | 12-bit, 8ch |
| 逐次比較型 | |
| 入力トレラント、5V/3.3V入力対応可 | |
| 電源電圧：3.3V | |
| シリアルバス(SPI)にて設定、出力 | |
| その他 | 3線式高速バスSPI 過電流検出レベル切替 SW_Clock変更/内外部Clock切替 |
| パッケージ | HTQFP-64(鉛フリー、ハロゲンフリー) |
セレクションテーブル
Processing table
Function |
Outputs (#) |
Input Voltage Range (V) |
Switching Regulators |
Switching Frequency (MHz) |
GPIOs (#) |
Comm. Interface |
Lead Count (#) |
Pkg. Type |
Advanced Features |
Qualification Level |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型名 | |||||||||||
| PMIC Designed for Automotive Applications Requiring up to 6A Continuous Current | 7-ch PMIC | 7 | 2.8 - 5.5 | 3 | 3 | 5 | I2C | 40 | 40-QFN | Programmable Sequencing and more... |
|
| Designed for Automotive Applications Requiring up to 8.5 A | 8-ch PMIC | 8 | 2.8 - 5.5 | 4 | 3 | 5 | I2C | 40 | 40-QFN | Programmable Sequencing and more... |
|
| PMIC for Quad-Core Application Processors | 17-ch PMIC | 17 | 2.8 - 5.5 | 6 | 3 | 16 | I2C & SPI | 100 | 100-BGA | 10 bit ADC, DDR VTT_REF, RTC with coin cell/supercap charger and more... |
|
| System PMIC for applications providing up to 12A continuous current | 11-ch PMIC | 11 | 2.8 - 5.5 | 6 | 3 | 16 | I2C | 100 | 100-BGA | 10 bit ADC, DDR VTT_REF, programmable sequencing and more... |
|
| Automotive-Grade, High-Efficiency, 10A, Dual-Phase, Step-Down DC/DC Converter (Buck) | 1-ch PMIC | 1 | 2.8 - 5.5 | 1 | 4 | 5 | I2C | 24 | 24-WFQFN | 10A dual phase, Integrated FETs. Output voltage 0.3V – 1.9V | |
| Automotive-Grade, High-Efficiency, Dual-Channel (5A per Channel), Step-Down DC/DC Converter (Buck) | 2-ch PMIC | 2 | 2.8 - 5.5 | 1 | 4 | 5 | I2C | 24 | 24-WFQFN | Dual 5A single phase, Integrated FETs. Output voltage 0.3V – 1.9V | |
| Automotive-Grade, High-Efficiency, Dual-Channel (3A per Channel), Step-Down DC/DC Converter (Buck) | 2-ch PMIC | 2 | 2.8 - 5.5 | 1 | 4 | 5 | I2C | 24 | 24-WFQFN | Dual 3A single phase, Integrated FETs. Output voltage 0.3V – 1. 9V | |
| Automotive-Grade, High-Efficiency, High Current, Quad-Phase, Step-Down DC/DC Converter (Buck) PMIC | 1-ch PMIC | 1 | 2.8 - 5.5 | 1 | 4 | 5 | I2C | 60 | FC-BGA | 40A peak quad phase, Integrated FETs. Output voltage 0.3V – 1. 9V | |
| Automotive-Grade, High-Efficiency, High Current, Dual-Phase, Step-Down DC/DC Converter (Buck) PMIC | 1-ch PMIC | 1 | 2.8 - 5.5 | 1 | 4 | 5 | I2C | 60 | FC-BGA | 20A peak dual phase, Integrated FETs. Output voltage 0.3V – 1. 9V | |
| Multiphase 20A Output Current Sub-PMIC | 1-ch PMIC | 1 | 2.8 - 5.5 | 1 | 3 | I2C & SPI | 66 | BGA | 20A quad phase, Integrated FETs. Output voltage 0.3V – 1.57V | ||
| Multiphase 2x 10A Output Current Sub-PMIC | 2-ch PMIC | 2 | 2.8 - 5.5 | 2 | 3 | I2C & SPI | 66 | BGA | 2x 10A dual phase, Integrated FETs. Output voltage 0.3V – 1.57V | ||
| Multiphase 15A and 5A Output Current | 2-ch PMIC | 2 | 2.8 - 5.5 | 2 | 3 | I2C & SPI | 66 | 66-BGA | 1x 15A triple phase + 1x 5A single phase and more... |
||
| Automotive-Grade 0.8mm Pitch Multiphase Buck Converter | 1-ch PMIC | 2.8 - 5.5 | 1 | 3 | 5 | I2C & SPI | 66 | 66-BGA | 16A quad phase, Integrated FETs. Output voltage 0.3V – 1.57V | Automotive | |
| Automotive-Grade 0.8mm Pitch Multiphase Buck Converter | 2-ch PMIC | 2.8 - 5.5 | 1 | 3 | 5 | I2C & SPI | 66 | 66-BGA | 2x 8A dual phase, Integrated FETs. Output voltage 0.3V – 1.57V | Automotive | |
| 車載アプリケーション向け汎用SoC PMIC | 7 | 2.7 - 5.5 | 60 | LFBGA | Automotive | ||||||
| 車載用 超低消費電流11-ch Safe SoC PMIC | 11 | 2.7 - 5.5 | 66 | LFBGA | Automotive | ||||||
| ASIL-D車載用ドライバ付きコールドクランクブーストおよびバックコントローラ | 2 | 36 | SCQFN | Automotive | |||||||
| 車載用4A、高効率同期整流型降圧レギュレータ | 1 | 22 | SCQFN | Automotive |
