概要
説明
ISL68127は最新のPMBus V1.3仕様に対応したデジタル・デュアル出力、フレキシブル多相（X+Y ≤ 7）PWMコントローラです。2つの出力（X+Y）で最大7相までの任意の位相割り当てをサポートするように構成することができます。例えば、6+1、5+2、4+2、3+3、3+2、あるいは7+0構成として1つの出力動作もサポートされています。ISL68127はルネサス独自の線形合成デジタル電流変調方式を採用し、最新の多相設計の課題に対応しながら、過渡応答とチューニング容易性のコンビネーションを業界最高レベルで実現しています。直感的なRenesas PowerNavigator GUIを使用して、デバイスの設定やテレメトリの監視を行うことができます。ISL68127デバイスはオンチップ不揮発性メモリをサポートし、ピンストラップで選択可能なさまざまなコンフィギュレーション設定を保存できるため、システム設計者は複数のコンフィギュレーションを構成、展開するための出力密度を高めることができます。自動位相加算/ドロップ機能により、あらゆる負荷範囲において最大限の効率を得ることができます。自動位相加算/ドロップのしきい値は、PowerNavigatorを使用してユーザーがプログラム可能です。ISL68127は、高信頼性システムの設計を可能にする包括的なフォルト・マネジメント・システムをサポートしています。多層過電流保護スキームから、設定可能なパワーグッド、出力過電圧/低電圧障害しきい値、温度監視まで、ほとんどすべてのニーズに対応します。最小限の外付け部品、簡単な設定、堅牢な故障管理、高精度のレギュレーション機能により、高性能な多相レギュレーターの実装がかつてないほど容易になりました。

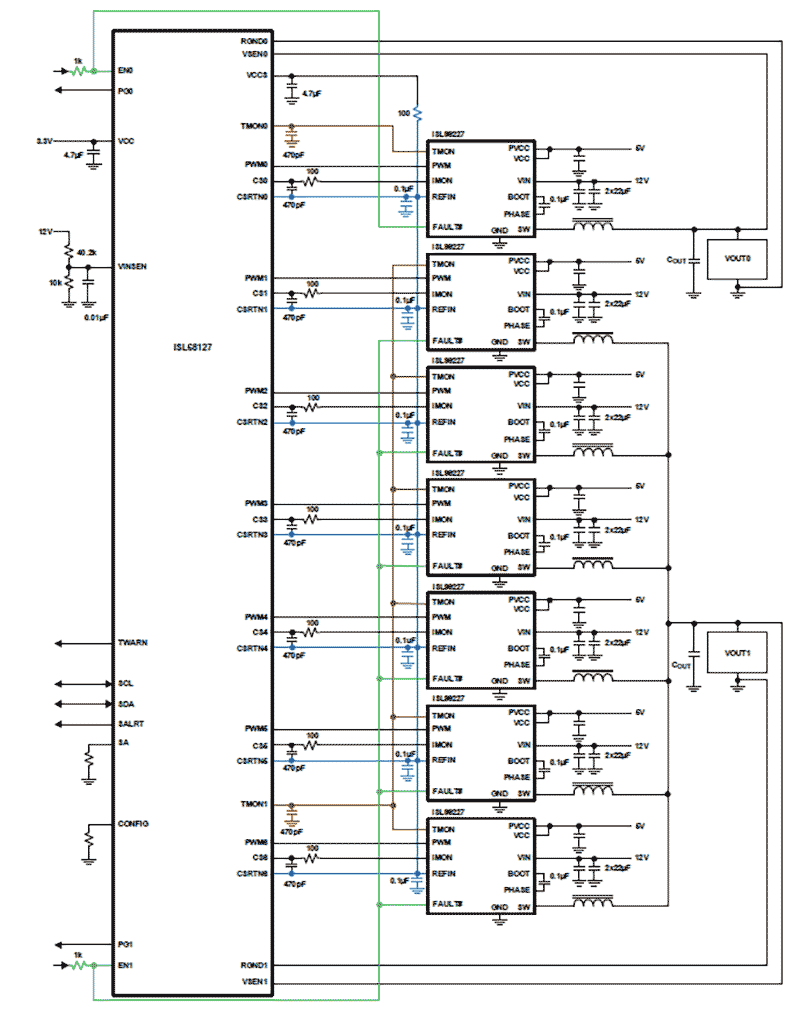

特長
- ゼロレイテンシーの合成電流制御で優れた高周波電流バランスを実現
- デュアルエッジ変調による高速過渡応答性
- 優れた負荷対効率プロファイルを実現する自動位相加算/ドロップ機能
- PMBus V1.3対応
- テレメトリ: VIN、VOUT、IOUT、電源IN/OUT、温度、各種故障状態レジスタ
- 最大1MHzバスインターフェース
- 柔軟なフェーズ構成
- 7+0、6+1、5+2、4+3相動作
- 2出力間の7相未満での動作もサポート
- オーバーシュート低減のためのダイオード・ブレーキ
- 差動リモート電圧センシングにより、負荷、ライン、温度に対して±0.5%の閉ループシステム精度を実現
- 高精度な電流センシングによる、優れた負荷ラインレギュレーションと正確なOCP
- 包括的なフォルトマネージメントによる、高信頼性システム
- PowerNavigatorによる直感的な設定、NVMにより最大8つの設定を保存可能
- 鉛フリー（RoHS対応）
アプリケーション
ドキュメント
|
|
日付 | |
|---|---|---|
| PDF 1.79 MB | データシート | |
| PDF 5.63 MB 英語 | カタログ | |
| PDF 169 KB | 製品変更通知 | |
| PDF 166 KB | 製品変更通知 | |
| PDF 166 KB | 製品変更通知 | |
| PDF 257 KB | マニュアル－開発ツール | |
| PDF 298 KB | ホワイトペーパー | |
| PDF 705 KB | ホワイトペーパー | |
| PDF 5.52 MB | マニュアル－開発ツール | |
| PDF 490 KB | 製品変更通知 | |
| PDF 714 KB | ガイド | |
| PDF 693 KB | マニュアル－ハードウェア | |
| PDF 509 KB | アプリケーションノート | |
| PDF 397 KB | アプリケーションノート | |
14 items
|
||
