概要
本TRIACモータ制御リファレンスデザインは、実績のあるTRIACベースのモータ制御アーキテクチャを採用しています。 RA2E1 32ビットArm® Cortex®-M23 MCUまたはRX231 32ビットMCUと、ゼロクロス検出器による位相角制御を組み合わせることで、トルクリップルおよび電磁干渉（EMI）を抑制しながら、コンプレッサやファンの回転速度を制御します。
RAA223021降圧レギュレータは、整流後の115VAC/230VAC入力から直接ロジック電源を生成し、超低待機電力を実現します。 ISL28005高精度電流検出アンプは、負荷電流を監視し、ストール検出や過負荷検出を行うとともに、フェイルセーフ停止機能を提供します。 さらに、ISL3152E高耐性RS-485トランシーバは、強化されたESD（静電気放電）保護機能により信頼性の高い通信を提供します。
特長
- ゼロクロス同期による位相角TRIAC制御により、安定した回転速度とトルクを実現し、可聴ノイズを低減
- 115VAC/230VAC入力に対応した低待機電力オフライン電源により、ロジック電源を生成
- リアルタイム電流検出によるロック検出、過負荷検出、保護停止および診断機能
- 伝導ノイズおよび誤動作を低減するEMC最適化タイミングおよび入力フィルタ設計
- ESD耐性を強化したRS-485インタフェースにより、リモート制御、設定、およびテレメトリに対応
アプリケーション
モータ制御
サンプル＆ご購入

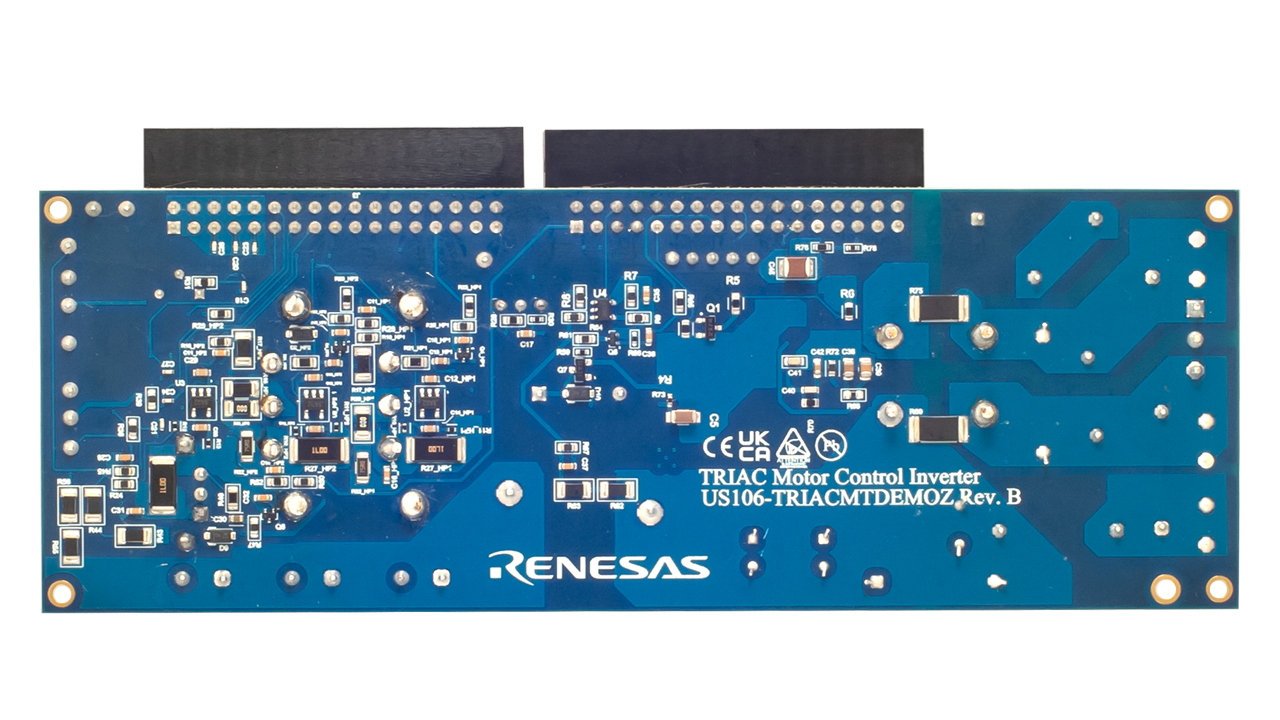

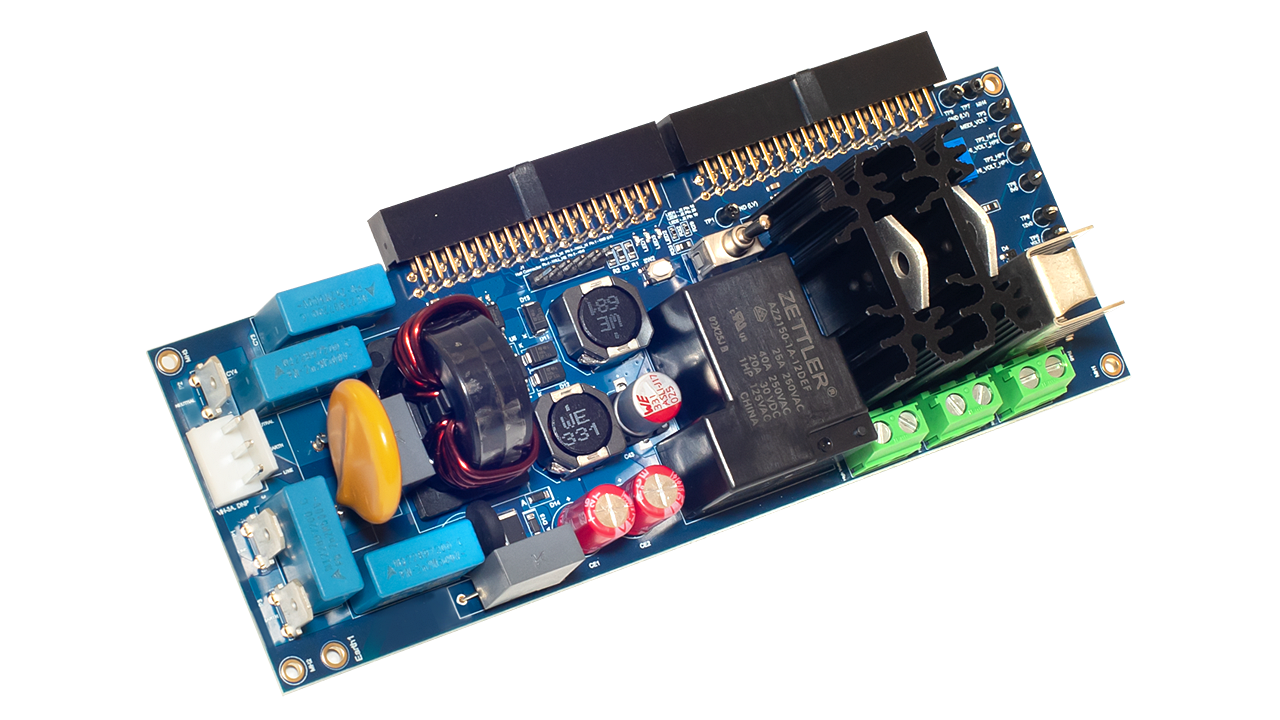

US106-TRIACMTDEMOZ
