概要
Description
Renesas Starter Kit+ for RX65N-2MBは、RX65N(コードフラッシュ 2MB、ピン数 176-pin)の入門用に最適なスタータキットです。
LCDディスプレイモジュール、オンチップデバッギングエミュレータ、統合開発環境が添付されているので、開封後すぐにRX65Nの評価が始められます。ぜひ本製品でRX65Nの性能、機能を体感してください。
特長

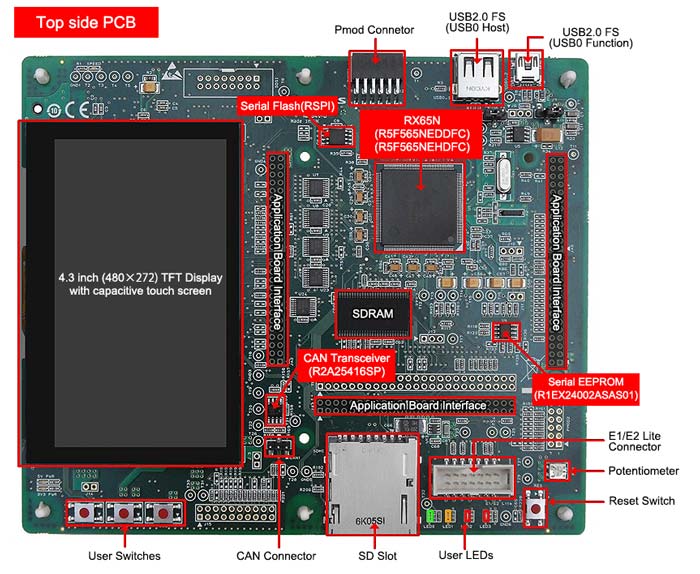

- 搭載デバイス：RX65N(R5F565NEDDFC：暗号機能なし、コードフラッシュ 2MB、ピン数 176-pin)、またはRX65N(R5F565NEHDFC：暗号機能あり、コードフラッシュ 2MB、ピン数 176-pin)
- TFTディスプレイを搭載しており、グラフィックLCDコントローラの評価が可能。
- PHYを搭載しており、Ethernetの評価が可能。
- Trusted Secure IP内蔵RX65Nを搭載しており、AES暗号、強固な鍵管理の評価が可能(暗号機能の有無で製品型名(発注型名)が異なります。)。
- SDスロットを搭載しており、SDHIの評価が可能。別売りのRSK用無線LAN拡張ボードパッケージ(RTK0ZZZZZZP00000BR#WS)との組み合わせにより、無線LAN評価が可能。
- USBを1チャネル搭載しておりホスト、ファンクション評価が可能。
- CAN, RSPI(Renesas Serial Peripheral Interface), QSPI(Quad Serial Peripheral Interface)などの評価も可能。
- 動作環境はIBM-PC互換機(USBインタフェース要、プロセッサ1GHz以上)、OSはWindows 10/8/7(記載のOS以外は対応しておりません)
「アメリカ合衆国エネルギー規制（DOE）CEC LEVEL6 外部電源規制（法令）」に適合しないため、 本製品に付属の日本国内専用ACモジュール電源を米国へ輸出しないでください。
アプリケーション
アプリケーション
- ビル管理システム
- POS
- 複写機
- プリンタ
- AVレシーバ
- 自動販売機
- 工作機械
- プロジェクタ
- エアコン
- 冷蔵庫
- 洗濯機
ドキュメント
| タイトル | 分類 | 日付 | |
|---|---|---|---|
アプリケーションノート
|
|||
PDF2.97 MB
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
関連ファイル：
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
アプリケーションノート
|
|||
PDF1.01 MB
|
アプリケーションノート
|
||
アプリケーションノート
|
|||
PDF342 KB 関連ファイル：
|
アプリケーションノート
|
||
PDF436 KB 関連ファイル：
|
アプリケーションノート
|
||
パンフレット
|
|||
マニュアル－開発ツール
|
|||
PDF191 KB
|
マニュアル－開発ツール
|
||
Quick Start Guide
|
|||
マニュアル－開発ツール
|
|||
マニュアル－開発ツール
|
|||
PDF702 KB
|
マニュアル－開発ツール
|
||
PDF840 KB
|
マニュアル－開発ツール
|
||
PDF720 KB 関連ファイル：
|
クイックスタートガイド
|
||
PDF692 KB
|
クイックスタートガイド
|
||
PDF2.21 MB
|
クイックスタートガイド
|
||
ツールニュース－注意事項
|
|||
ツールニュース－リリース
|
|||
ツールニュース－リリース
|
設計・開発
ソフトウェア／ツール
サンプルコード
サンプルコード
| タイトル | Type | Date | |
|---|---|---|---|
ZIP9.98 MB 関連ファイル：
|
サンプルコード |
||
[Software=RX Driver Package|V1.37],[Toolchains=CC-RX|V3.04.00;GNURX|8.03.00.202104;IAR Compiler for RX|v.4.20.01]
ZIP612.85 MB Application: Consumer Electronics, Industrial, IoT Applications Compiler: CC-RX, GNURX, ICCRX Function: Security IDE: e2 studio, IAR EWRX |
サンプルコード |
||
ZIP80.85 MB 関連ファイル：
Application: Consumer Electronics, Industrial Compiler: CC-RX Function: Application Example, OS IDE: e2 studio |
サンプルコード |
||
関連ファイル：
|
サンプルコード |
||
ZIP1.55 MB Application: Consumer Electronics, Industrial Compiler: CC-RX, GNURX, ICCRX Function: Driver or Library IDE: CS+, e2 studio, IAR EWRX |
サンプルコード |
||
ZIP73.75 MB Application: Consumer Electronics, Industrial Compiler: CC-RX, GNURX, ICCRX Function: Driver or Library IDE: CS+, e2 studio, IAR EWRX |
サンプルコード |
||
サンプルコード |
|||
関連ファイル：
Compiler: CC-RX IDE: CS+ |
サンプルコード |
||
関連ファイル：
Compiler: CC-RX IDE: e2 studio |
サンプルコード |
製品選択
Processing table
| Renesas Starter Kit+ for RX65N-2MB (Kit with CS+) | None | None | ||
| Renesas Starter Kit+ for RX65N-2MB (Kit with CS+) | E2 Lite | None | ||
| Renesas Starter Kit+ for RX65N-2MB (Kit with CS+) | E2 Lite | Support |
注：お住まいの地域で、ご購入いただけない型名は、非表示になっております。ご不明な点がございましたら、お近くの営業担当者にお問合せください。
