概要

Description

G4MHコアの複数コア搭載によるさらなる高性能化、Evita Medium対応のセキュリティ機能、機能安全 (ISO26262)を実現する機能も多数内蔵することで認定取得簡素化にも支援します。ソフトウェアをより安全性の高い制御プログラムに、無線を使って自動でアップデートするOTA(Over The Air)に対応しています。

特長

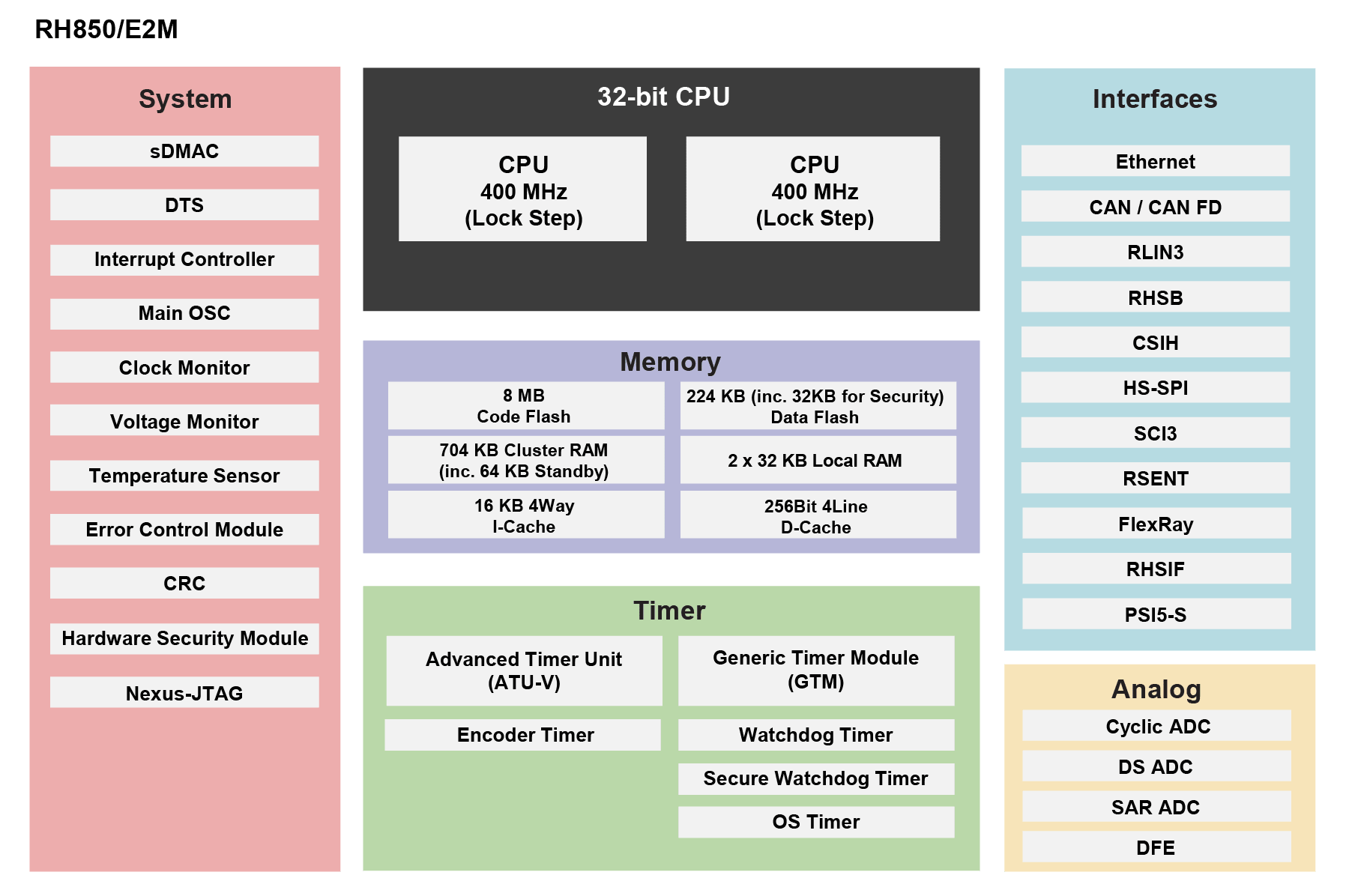

  • CPUコア:
    • 400MHz コア x 2 (ロックステップデュアルコア x2含む)
    • FPU x2, FP-SIMD x2,
  • クロック生成:
    • メインクロック:20/40 MHz, PLL: 400 MHz
    • 内蔵オシレータ: 100 MHz
  • データ転送機能: sDMAC / DTS
  • タイマ: エンジン制御用タイマ(ATU-V), GTM, エンコーダタイマ 2ユニット
  • アナログ: 逐次比較型A/Dコンバータ 80チャネル, 4モジュール ,
    • ΔΣA/Dコンバータ 26チャネル, 6モジュール ,
    • Cyclic A/Dコンバータ 8チャネル, 1モジュール
  • 通信インタフェース:
    • シリアルコミュニケーションインタフェース (SCI3) 4チャネル,
    • クロック同期式シリアルインタフェース (CSIH) 6チャネル,
    • High-Speed Bus (RHSB) 2チャネル,
    • LIN/UART,LIN/Master,LIN/Slave(RLIN3) 6チャネル,
    • CAN/CAN-FD(選択可) 5チャネル,
    • FlexRay 1 unit,
    • SENT I/F(RSENT) 17チャネル,
    • High Speed Serial Peripheral Interface (HS-SPI) 1チャネル,
    • High-Speed Serial I/F(RHSIF) 1チャネル,
    • Ethernet 1チャネル,
    • Peripheral sensor interface compliant with PSI5 Version 2.2 via the external transceiver (PSI5-S) 1チャネル
  • デジタルフィルタエンジン(DFE) 16チャネル, 2ユニット
  • セキュリティ: ハードウェアセキュリティモジュール (車載セキュリティ標準規格 SHE/EVITA-Mediumに準拠)
  • 動作電圧:
    • 1.20 - 1.35 V (CPUコア用)
    • 3.0 - 3.6 V / 4.5 - 5.5 V (I/O用、システム用、ADコンバーター用)
  • 動作温度: Tj= -40 - +150°C

アプリケーション

アプリケーション

  • Powertrain
