概要

Description

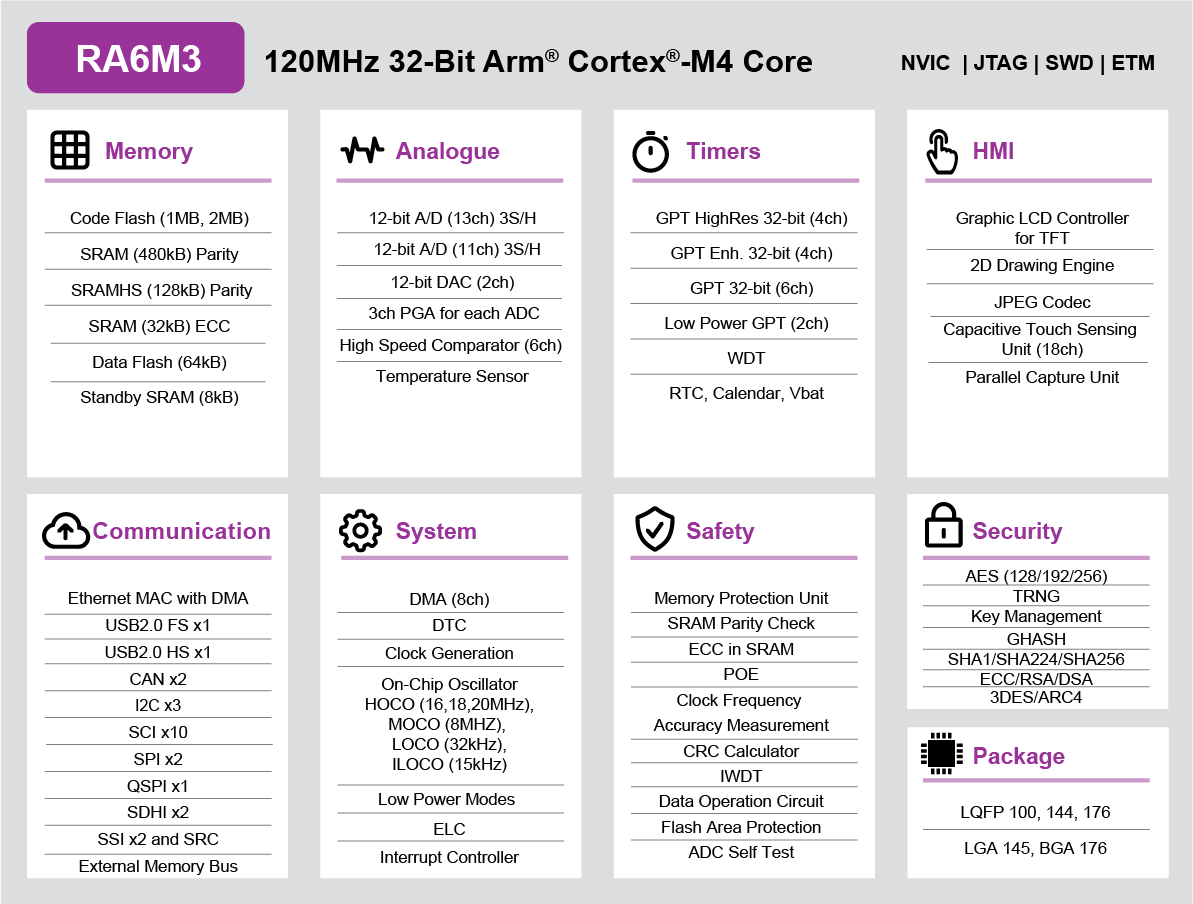

RA6M3 MCUグループは、高性能Arm® Cortex®-M4コアを搭載し、2DグラフィックアクセラレータとJPEG デコーダを持つTFTコントローラを内蔵しています。さらに、チャネル毎にDMAを備えたEthernet MACと、USB high-speedインターフェースを内蔵しており、優れたデータ スループットを実現します。高効率な40nmプロセスで製造されており、オープンで柔軟なエコシステム(FSP、FreeRTOS)をサポートしています。もちろん他のRTOSやミドルウェアも使用できるように拡張可能です。RA6M3は、TFTパネル、Ethernet、セキュリティ、大容量RAM、USB High Speed(HS)を必要とする IoT アプリケーションに適しています。

特長

  • 120MHz Arm® Cortex®-M4
  • 1-2MBフラッシュメモリ、および640KB SRAM
  • EEPROM のようにデータを保存できる 64KBフラッシュメモリ
  • パッケージ:100~176ピンまでラインナップ
  • DMA搭載Ethernetコントローラ
  • TFTコントローラ / 2Dアクセラレータ / JPEG デコーダ
  • 静電容量式タッチセンシングユニット
  • USB 2.0 Full Speed/USB High Speed
  • CAN 2.0B
  • SCI (UART, Simple SPI, Simple I2C)
  • SPI/I2Cマルチマスタインタフェース/SDHI

アプリケーション

アプリケーション

  • HMI (小型/中型TFT)
  • High Speed USB および有線イーサネットを要するアプリケーション
  • セキュリティ(火災検知、盗難検知、パネル制御)
  • 産業(ロボット、ドアオープナ、ミシン、自動販売機、UPS)
  • HVAC(暖房、空調、ボイラー制御)
  • 汎用
