概要
説明
Renesas Starter Kit+ for RX63Nは、RX63Nマイコン用のユーザフレンドリーな学習/評価ツールです。
アメリカ合衆国エネルギー省(DoE) CEC Level6 外部電源規制の対象製品についてお知らせ
「アメリカ合衆国エネルギー規制（DOE）CEC LEVEL6 外部電源規制（法令）」に適合しないため、
本製品に付属の日本国内専用ACモジュール電源を米国へ輸出しないでください。

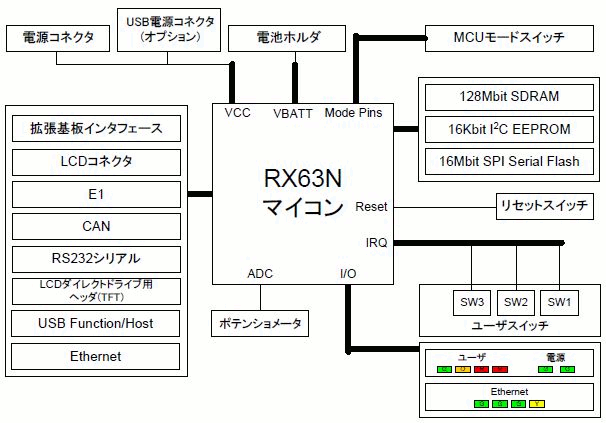

レイアウトと仕様
LCDディスプレイモジュールは、着脱可能なサブボードとしてRenesas Starter Kit+ for RX63Nに同梱されています。
ボード寸法は、150mm x 180mmです。詳細なボード寸法は、ユーザーズマニュアルをご参照ください。
| 項目 | 仕様 |
|---|---|
| マイコン | R5F563NBDDFC |
| オンボードメモリ | SDRAM (K4S281632I-UC75)：128Mbit |
| I2C EEPROM (R1EX24016ASAS0A)：16Kbit | |
| SPI シリアルフラッシュ (SST25VF016B-50-4C-S2AF)：16Mbit | |
| 入力クロック | メイン：12MHz |
| サブ：32.768kHz | |
| Ethernet (for PHY)：25MHz | |
| ポテンショメータ | 単回転タイプ, 10kΩ |
| LED | 5V電源用：(緑) x 1 |
| 3.3V電源用：(緑) x 1 | |
| ユーザ用：(緑) x 1、(橙) x 1, (赤) x 2 | |
| Ethernet Status用：(緑) x 3, (黄) x 1 | |
| スイッチ | リセットスイッチ x 1 |
| ユーザスイッチ x 3 | |
| DIPスイッチ | 4極 x 1 |
| DC電源コネクタ | 7V～15V入力：ジャンパーのJ8とJ9をオープン(出荷時設定) |
| 5V入力：ジャンパーのJ8とJ9をショート | |
| バッテリバックアップ用 ボタン電池ホルダ |
CR2032用電池フォルダ |
| E1コネクタ | 14ピンボックスヘッダ |
| Ethernetコネクタ | RJ45 |
| CANコネクタ | 2.54mmピッチ, 3ピン x 1 (CANバスライン x2, GND x1) |
| USBコネクタ | チャネル0 Function： USB-MiniB |
| チャネル0 Host： USB-TypeA | |
| チャネル1 Function： USB-MiniB | |
| RS232コネクタ | 9ピンD-sub |
| LCDディスプレイコネクタ | 14ピンソケット |
| LCDパネルコネクタ | 2.54mmピッチ, 50ピン (TFT) |
| 拡張基板インタフェース | 2.54mmピッチ, 26ピン x 2 (JA1, JA2), 24ピン x 2 (JA5, JA6) |
| BUSインタフェースオプション | 2.54mmピッチ, 50ピン (JA3) |
* LCDパネルコネクタ、拡張基板インタフェース、バスインタフェースは、製品に付属していません。
* 実装しているポテンショメータの仕様は、メーカのサイトを参照してください。
メーカ名：PIHER社 型名：N6シリーズ
製品構成
- CPUボード
- LCDディスプレイモジュール（着脱可）
- ポテンショメータ用調整シャフト（着脱可）
- E1 エミュレータ
- 接続ケーブル（USBケーブル、ユーザインタフェースケーブル）
- 12V電源（日本国内専用）
- クイックスタートガイド
- CD-ROM
- ドキュメント： ユーザーズマニュアル等
- 統合開発環境： High-performance Embedded Workshop
- Cコンパイラ： RXファミリ用C/C++コンパイラパッケージ 無償評価版
- デバッガ： E1/E20 エミュレータデバッガ
- RXファミリ用C/C++コンパイラパッケージ無償評価版は、サポート対象外です。また、正規版RXファミリ用C/C++コンパイラパッケージに対し、一部、制限があります。
試用期間: 60日間
61日以降は、リンクサイズの制限(128KBまで)あり。
動作環境
- IBM PC/AT互換機（USBインタフェース要） *1
- Intel Pentium Ⅲ 600MHz以上 *3
- メモリ 128MB以上
- Microsoft Windows 7/ Windows XP/ Windows Vista *2 (記載のOS以外は対応しておりません)
*1: IBM, PC/ATは米国International Business Machines Corporationの登録商標です。
*2: MS, MS- DOS, Windowsは米国Microsoft Corporationの登録商標です。64ビット版のWindows Vista®には対応していません。
*3: Pentiumは 米国Intel Corporationの商標です。
オーダ情報
本製品は保守製品（生産終了品）です。
後継製品は Renesas Starter Kit+ for RX63N-256K になります。
| 製品名 | エミュレータ | 製品型名(発注型名) | ステータス |
|---|---|---|---|
| Renesas Starter Kit+ for RX63N | E1 | テキストR0K50563NS100BE | 保守（生産終了） |
E1エミュレータ生産中止及び後継品のご案内
E1エミュレータは使用部品の EOL（生産終了）に伴い、生産を終了させていただくことになりました。
詳細及び後継品につきましては下記よりご確認ください。
【お知らせ】 E1 エミュレータ生産中止予告
(PDF | English, 日本語)
特長
- 付属のE1エミュレータおよび統合開発環境 High-performance Embedded Workshop*1を使用して、コーディングやデバッグを行うことができます。また、Flash Development Toolkitを使用して、ボード上のマイコンのフラッシュROMにプログラムを書き込むこともできます。
- *1：Renesas Starter Kit+ for RX63Nには統合開発環境 High-performance Embedded Workshop用サンプルコードを同梱していますが、統合開発環境CubeSuite+環境でもご使用いただけます。
