概要

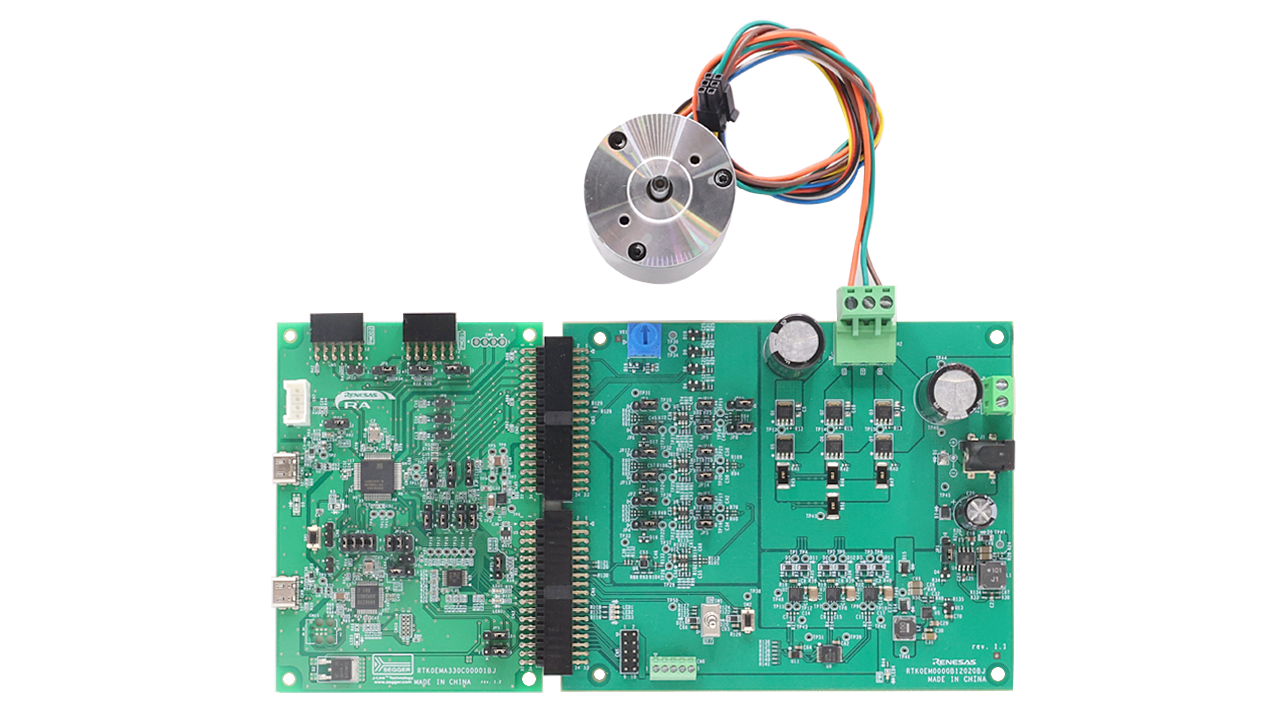

MCK-RA6T3は永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。

本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RA6T3を用いたモータ制御評価をすぐに始めることができます。

CPUボードにはモータ制御MCUとしてRA6T3を搭載
3相BLDCモータ用インバータボード(定格48V/10A)
RA6T3のフラッシュプログラミング用オンボードデバッガ搭載
1シャント/3シャント電流検出対応
過電流検知機能搭載
モータ制御開発支援ツールRenesas Motor Workbenchに対応
ホールセンサ、エンコーダ、誘導式位置センサ入力対応
同梱物
- RA6T3 CPUボード(MCB-RA6T3)
- インバータボード (MCI-LV-1)
- 永久磁石同期モータ
- アクセサリ (ケーブル、スペーサなど)
