このソリューションは、次世代のハプティクス HMI*1を使用した統合コックピットソリューションです。

このシステムのメリット:

  • プロセッサのスリープ解除を必要としない直接駆動により、マルチ入力による異なる触覚効果を低遅延で駆動可能
  • iW7039 LEDドライバのBroadLED™バックライト・ドライ技術により、業界最高クラスのLED電流マッチングを提供
  • 複数のスリープモードを持った各種電源レール仕様に対応可能なPMICにより、幅広いマルチコアSoCに最適な電源ソリューションを提供
  • R-Car SoC用に検証されたPMICにより、お客様の開発時間及びコストを削減
  • リファレンスボードにより、迅速かつ簡単に開発スタート可能な環境を提供

*1 HMI: ヒューマン・マシン・インターフェイス

画像

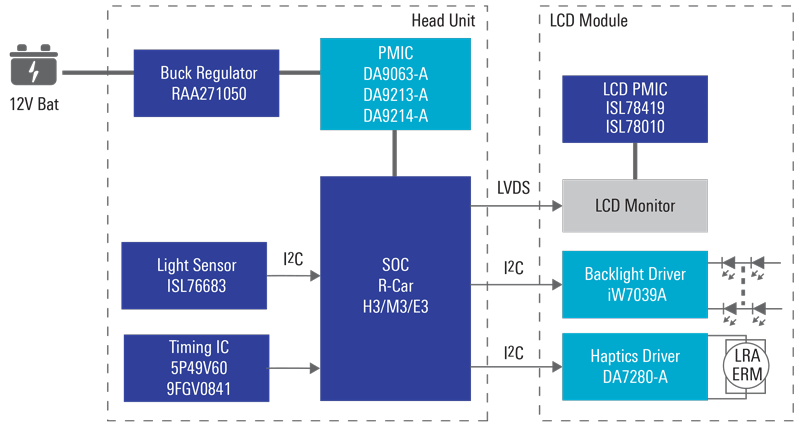

Automotive Cockpit Solution with Haptics
画像
Legend for Renesas/Dialog System Diagrams

関連製品

製品 概要 主なテクニカルドキュメント 注文

システムオンチップ (SoC)
R-Car H3 高性能車載コンピューティングシステムに最適なSoC
(47K DMIPS、GX6550 GPU、8x Arm® Cortex®
ユーザーズマニュアル 営業お問い合わせ
R-Car M3 ミッドレンジ車載コンピューティングシステムに最適なSoC
(30K DMIPS、GX6250 GPU、6x Arm Cortex)
ユーザーズマニュアル 営業お問い合わせ
R-Car E3 車載用コンピューティングシステム向けエントリーレベルSoC
(7.5K DMIPS、GE8300 GPU、2x Arm Cortex)
営業お問い合わせ 営業お問い合わせ

プレレギュレータ
RAA271050 車載用4A、高効率同期整流型降圧レギュレータ データシート 営業お問い合わせ

パワーマネジメントIC(PMIC)
DA9063-A 車載アプリケーション向け17出力 (Buck x 6, LDO x 11) PMIC データシート 購入/サンプル
DA9213-A 車載用マルチフェーズ 20A出力電流 Sub-PMIC データシート 営業お問い合わせ
DA9214-A 車載用マルチフェーズ 2x 10A出力電流 Sub-PMIC データシート 営業お問い合わせ

ハプティクスドライバ
DA7280-A 次世代ヒューマンマシンインタフェース向けの低消費電力で高解像度のハプティクスドライバ データシート 営業お問い合わせ

LCDバックライトドライバ
iW7039A 32チャンネル内部電流シンクLEDバックライトドライバ
*AEC-Q100対応中
製品概要 購入/サンプル

LCD PMIC
ISL78419 車載TFT-LCD(薄膜トランジスタ液晶)用パワーマネジメントIC データシート 購入/サンプル
ISL78010 車載用 TFT-LCD電源 データシート 購入/サンプル

クロックジェネレータ
5P49V60 車載用 VersaClock® 6E プログラム可能クロックジェネレータ データシート 購入/サンプル
9FGV0841 8出力 1.8V PCIe Gen1–4 クロックジェネレータ、Zo = 100ohms データシート 購入/サンプル
